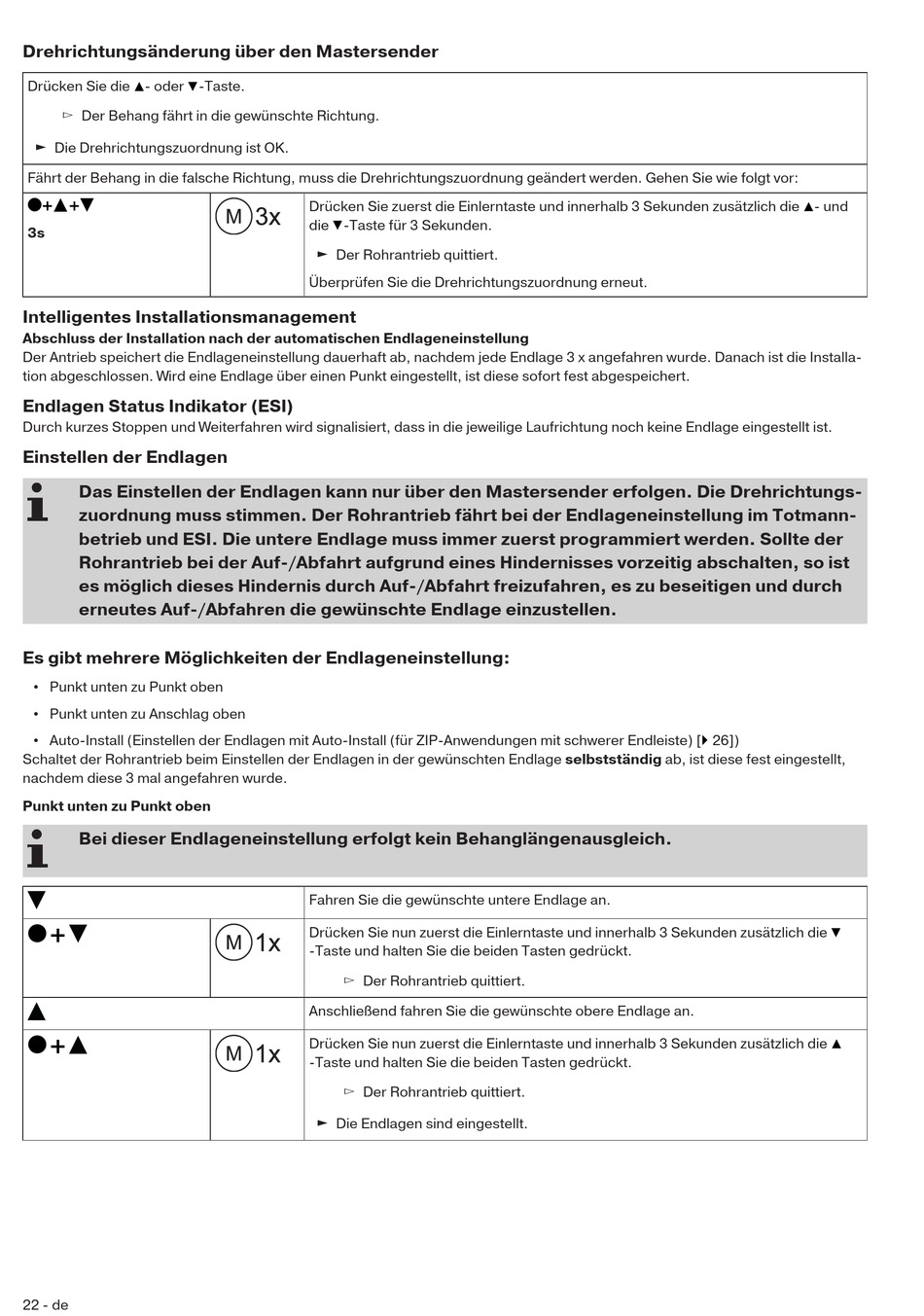

Drehrichtungsänderung über den Mastersender
Drücken Sie die - oder -Taste.
▻ Der Behang fährt in die gewünschte Richtung.
► Die Drehrichtungszuordnung ist OK.
Fährt der Behang in die falsche Richtung, muss die Drehrichtungszuordnung geändert werden. Gehen Sie wie folgt vor:
3s
Intelligentes Installationsmanagement
Abschluss der Installation nach der automatischen Endlageneinstellung
Der Antrieb speichert die Endlageneinstellung dauerhaft ab, nachdem jede Endlage 3 x angefahren wurde. Danach ist die Installa-
tion abgeschlossen. Wird eine Endlage über einen Punkt eingestellt, ist diese sofort fest abgespeichert.
Endlagen Status Indikator (ESI)
Durch kurzes Stoppen und Weiterfahren wird signalisiert, dass in die jeweilige Laufrichtung noch keine Endlage eingestellt ist.
Einstellen der Endlagen
Das Einstellen der Endlagen kann nur über den Mastersender erfolgen. Die Drehrichtungs-
zuordnung muss stimmen. Der Rohrantrieb fährt bei der Endlageneinstellung im Totmann-
betrieb und ESI. Die untere Endlage muss immer zuerst programmiert werden. Sollte der
Rohrantrieb bei der Auf-/Abfahrt aufgrund eines Hindernisses vorzeitig abschalten, so ist
es möglich dieses Hindernis durch Auf-/Abfahrt freizufahren, es zu beseitigen und durch
erneutes Auf-/Abfahren die gewünschte Endlage einzustellen.
Es gibt mehrere Möglichkeiten der Endlageneinstellung:
• Punkt unten zu Punkt oben
• Punkt unten zu Anschlag oben
• Auto-Install (Einstellen der Endlagen mit Auto-Install (für ZIP-Anwendungen mit schwerer Endleiste) [} 26])
Schaltet der Rohrantrieb beim Einstellen der Endlagen in der gewünschten Endlage selbstständig ab, ist diese fest eingestellt,
nachdem diese 3 mal angefahren wurde.
Punkt unten zu Punkt oben
Bei dieser Endlageneinstellung erfolgt kein Behanglängenausgleich.
22 - de
Drücken Sie zuerst die Einlerntaste und innerhalb 3 Sekunden zusätzlich die - und
die -Taste für 3 Sekunden.
► Der Rohrantrieb quittiert.
Überprüfen Sie die Drehrichtungszuordnung erneut.
Fahren Sie die gewünschte untere Endlage an.
Drücken Sie nun zuerst die Einlerntaste und innerhalb 3 Sekunden zusätzlich die
-Taste und halten Sie die beiden Tasten gedrückt.
▻ Der Rohrantrieb quittiert.
Anschließend fahren Sie die gewünschte obere Endlage an.
Drücken Sie nun zuerst die Einlerntaste und innerhalb 3 Sekunden zusätzlich die
-Taste und halten Sie die beiden Tasten gedrückt.
▻ Der Rohrantrieb quittiert.
► Die Endlagen sind eingestellt.
