Fault warning
A fault that does not immediately endanger the safety function of the safety switchgear (e.g. too high ambient
temperature, safety output at external potential, cross-circuit) leads to delayed shutdown (see Table 2). This signal
combination, diagnostic output disabled and safety channels still enabled, can be used to stop the production
process in a controlled manner. An error warning is deleted when the cause of error is eliminated. If the fault
warning remains on for 30 minutes, the safety outputs are also switched off (red LED flashes, see Table 2).
F
Wenn mehr als ein Fehler auf den Sicherheitsausgängen erkannt wird, verriegelt sich das Gerät elektronisch und eine
normale Fehlerquittierung ist nicht mehr möglich. Zum Quittieren dieser Verriegelung muss das Gerät, nach Beseitigung
der Fehlerursachen, einmal von der Versorgungsspannung getrennt werden.

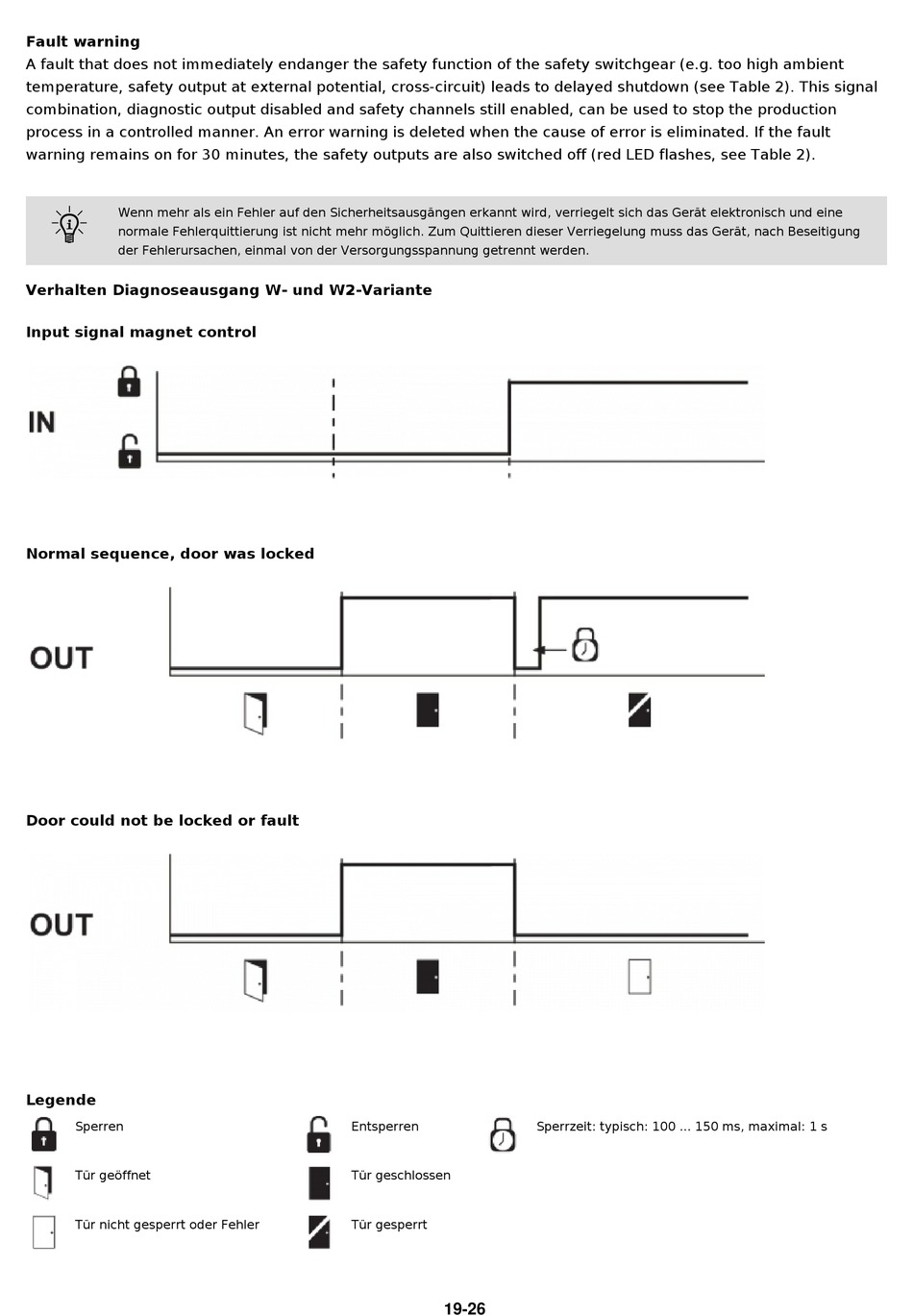

Verhalten Diagnoseausgang W- und W2-Variante
Input signal magnet control
Normal sequence, door was locked
Door could not be locked or fault
Legende
Sperren
Tür geöffnet
Tür nicht gesperrt oder Fehler
Entsperren
Tür geschlossen
Tür gesperrt
19-26
Sperrzeit: typisch: 100 ... 150 ms, maximal: 1 s
