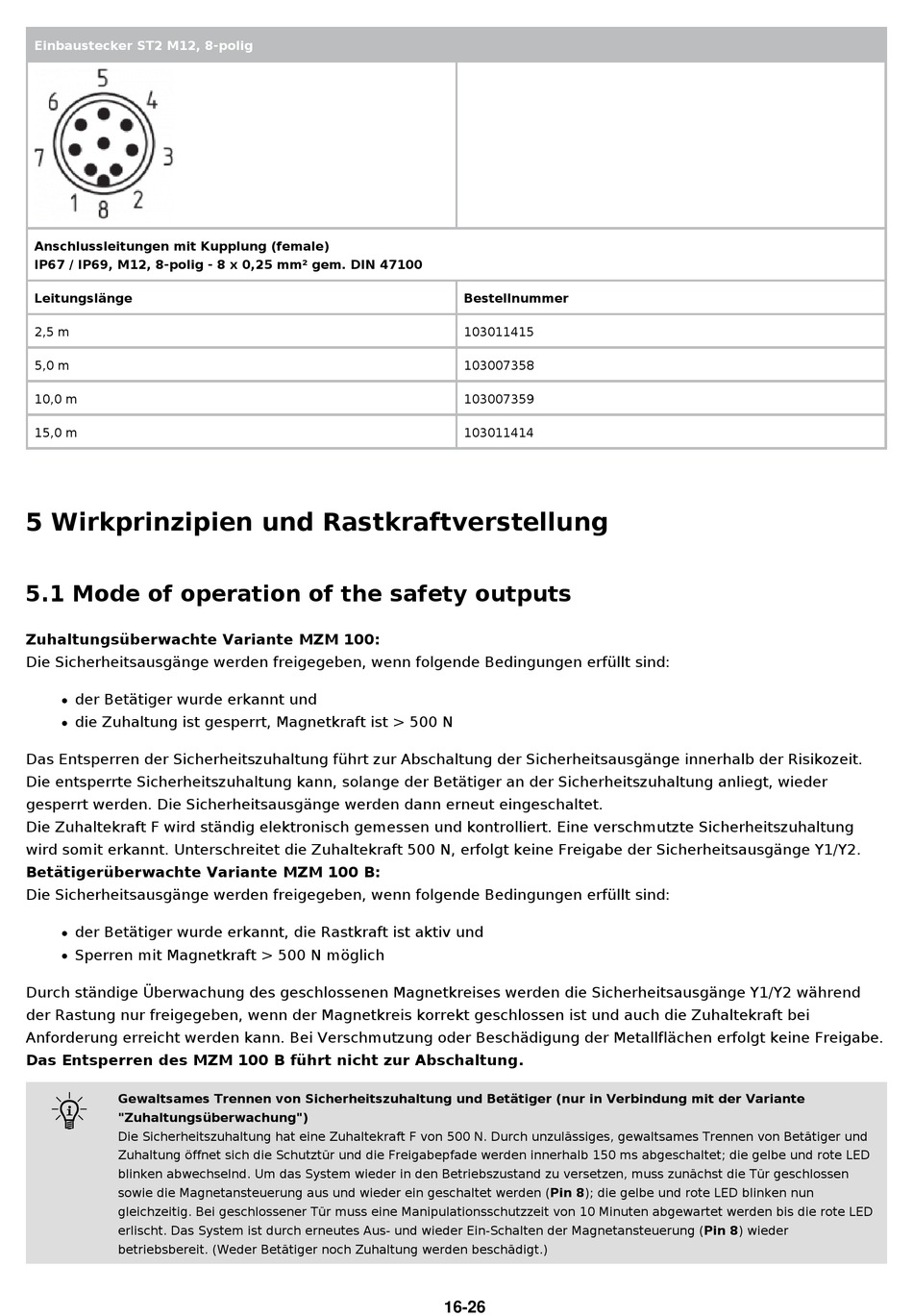

schmersal MZM 100 ST2-1P2P-A Test Bedienungsanleitung Seite 16

Einbaustecker ST2 M12, 8-polig
Anschlussleitungen mit Kupplung (female)
IP67 / IP69, M12, 8-polig - 8 x 0,25 mm² gem. DIN 47100
Leitungslänge
2,5 m
5,0 m
10,0 m
15,0 m
5 Wirkprinzipien und Rastkraftverstellung
5.1 Mode of operation of the safety outputs
Zuhaltungsüberwachte Variante MZM 100:
Die Sicherheitsausgänge werden freigegeben, wenn folgende Bedingungen erfüllt sind:
der Betätiger wurde erkannt und
die Zuhaltung ist gesperrt, Magnetkraft ist > 500 N
Das Entsperren der Sicherheitszuhaltung führt zur Abschaltung der Sicherheitsausgänge innerhalb der Risikozeit.
Die entsperrte Sicherheitszuhaltung kann, solange der Betätiger an der Sicherheitszuhaltung anliegt, wieder
gesperrt werden. Die Sicherheitsausgänge werden dann erneut eingeschaltet.
Die Zuhaltekraft F wird ständig elektronisch gemessen und kontrolliert. Eine verschmutzte Sicherheitszuhaltung
wird somit erkannt. Unterschreitet die Zuhaltekraft 500 N, erfolgt keine Freigabe der Sicherheitsausgänge Y1/Y2.
Betätigerüberwachte Variante MZM 100 B:
Die Sicherheitsausgänge werden freigegeben, wenn folgende Bedingungen erfüllt sind:
der Betätiger wurde erkannt, die Rastkraft ist aktiv und
Sperren mit Magnetkraft > 500 N möglich
Durch ständige Überwachung des geschlossenen Magnetkreises werden die Sicherheitsausgänge Y1/Y2 während
der Rastung nur freigegeben, wenn der Magnetkreis korrekt geschlossen ist und auch die Zuhaltekraft bei
Anforderung erreicht werden kann. Bei Verschmutzung oder Beschädigung der Metallflächen erfolgt keine Freigabe.
Das Entsperren des MZM 100 B führt nicht zur Abschaltung.
F
Gewaltsames Trennen von Sicherheitszuhaltung und Betätiger (nur in Verbindung mit der Variante
"Zuhaltungsüberwachung")
Die Sicherheitszuhaltung hat eine Zuhaltekraft F von 500 N. Durch unzulässiges, gewaltsames Trennen von Betätiger und
Zuhaltung öffnet sich die Schutztür und die Freigabepfade werden innerhalb 150 ms abgeschaltet; die gelbe und rote LED
blinken abwechselnd. Um das System wieder in den Betriebszustand zu versetzen, muss zunächst die Tür geschlossen
sowie die Magnetansteuerung aus und wieder ein geschaltet werden (Pin 8); die gelbe und rote LED blinken nun
gleichzeitig. Bei geschlossener Tür muss eine Manipulationsschutzzeit von 10 Minuten abgewartet werden bis die rote LED
erlischt. Das System ist durch erneutes Aus- und wieder Ein-Schalten der Magnetansteuerung (Pin 8) wieder
betriebsbereit. (Weder Betätiger noch Zuhaltung werden beschädigt.)
Bestellnummer
103011415
103007358
103007359
103011414
16-26
