S1
S4
S7
S9
S13
S15
12 • Produktbeschreibung
V 02/14

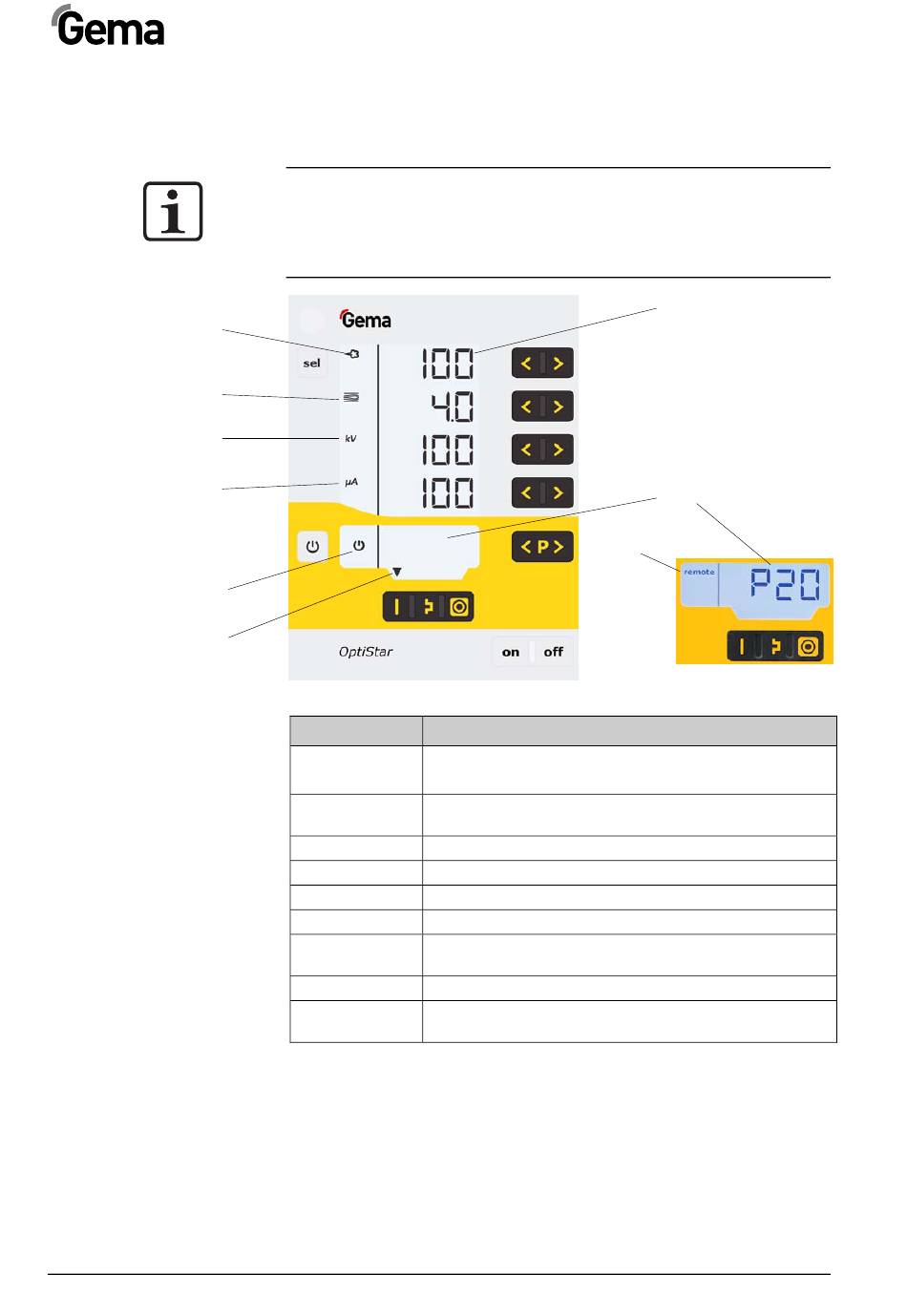

Bedienelemente
Anzeigen und Eingabetasten
HINWEIS:
Für eine leichtere Bedienung der Steuereinheit, werden die Soll- und
Istwerte auf mehrere Ebenen verteilt. Mit der Taste „sel" kann zwi-
schen den Ebenen umgeschaltet werden. Findet während 6 s keine
Bedienung statt, wird selbständig zur Ebene 1 zurückgekehrt.
Anzeigen, Ebene 1
Bezeichnung
Funktion
Anzeige von Istwerten, Sollwerten, Systemparametern
A1-A4
Blinkt, wenn der mögliche Bereich überschritten wird.
Anzeige von Programmnummern, Fehlerdiagnose-Codes
A5
und Statusinformationen
S1
Pulverausstoss (Anzeige in %)
S4
Gesamtluftmenge (Anzeige in Nm³/h)
S7
Hochspannung (Anzeige in kV)
S9
Sprühstrom (Anzeige in µA)
Remote-Betrieb wird als Tastatursperre verwendet, einge-
S12 remote
schränkte Bedienung möglich
S13
Anzeige Vibration/Fluidisierung
Anzeige von vordefinierten Betriebsarten oder vom Spül-
S15
modus während der Reinigung
A1 – A4
A5
S12
OptiStar CG09
