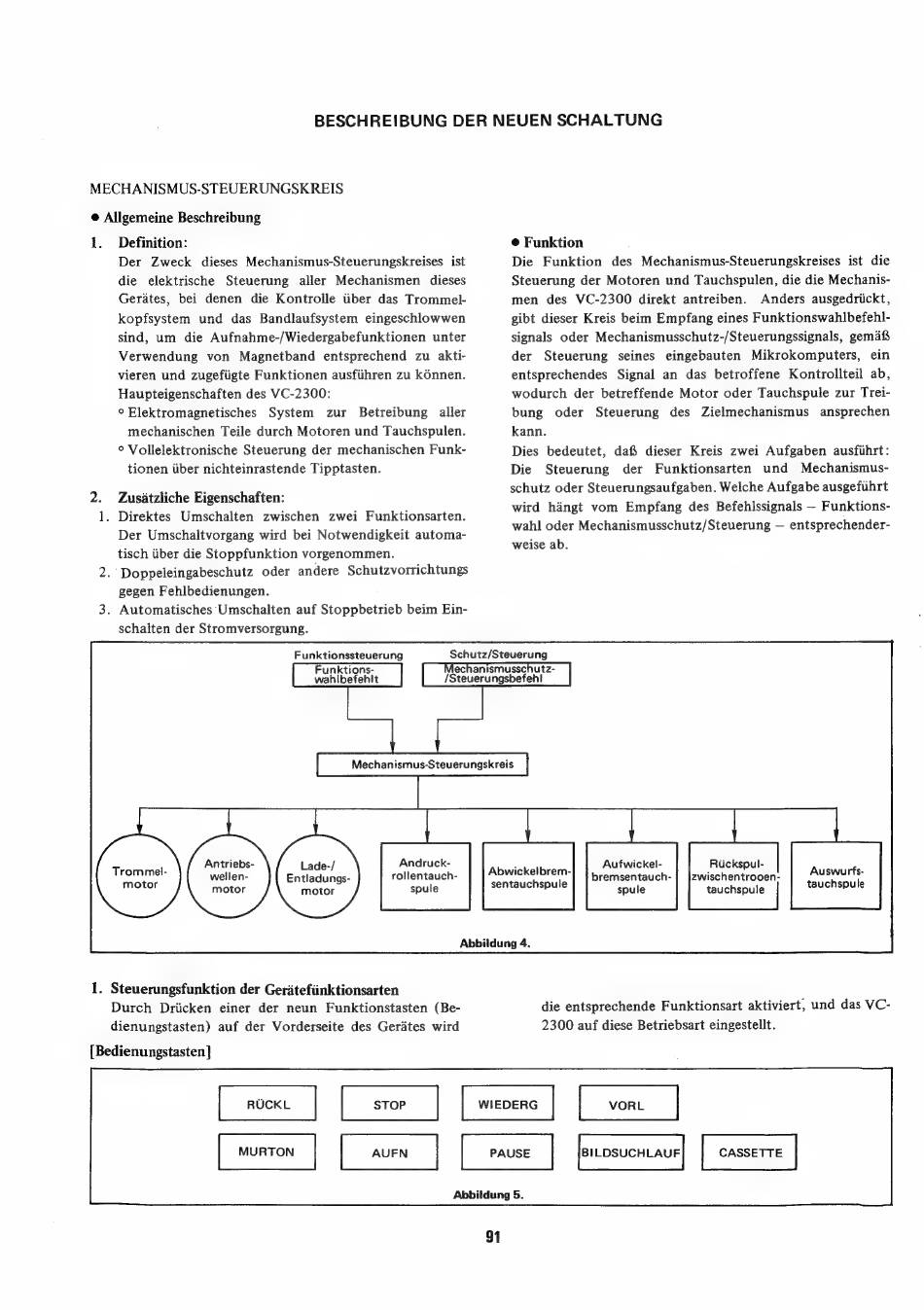

BESCHREIBUNG DER NEUEN SCHALTUNG
MECHANISMUS-STEUERUNGSKREIS
e Allgemeine Beschreibung
1. Definition:
Der Zweck dieses Mechanismus-Steuerungskreises ist
die elektrische Steuerung aller Mechanismen dieses
Gerates, bei denen die Kontrolle tiber das Trommel-
kopfsystem und das Bandlaufsystem eingeschlowwen
sind, um die Aufnahme-/Wiedergabefunktionen unter
Verwendung von Magnetband entsprechend zu akti-
vieren und zugefiigte Funktionen ausfihren zu k6nnen.
Haupteigenschaften des VC-2300:
° Elektromagnetisches System zur Betreibung aller
mechanischen Teile durch Motoren und Tauchspulen.
° Vollelektronische Steuerung der mechanischen Funk-
tionen iiber nichteinrastende Tipptasten.
2. Zusadtzliche Eigenschaften:
1. Direktes Umschalten zwischen zwei Funktionsarten.
Der Umschaltvorgang wird bei Notwendigkeit automa-
tisch tiber die Stoppfunktion vorgenommen.
3. Automatisches 'Umschalten auf Stoppbetrieb beim Ein-
schalten der Stromversorgung.
Funktionssteuerung
unktions-
wahlbefehlit
e Funktion
Die Funktion des Mechanismus-Steuerungskreises ist die
Steuerung der Motoren und Tauchspulen, die die Mechanis-
men des VC-2300 direkt antreiben. Anders ausgedrickt,
gibt dieser Kreis beim Empfang eines Funktionswahlbefehl-
signals oder Mechanismusschutz-/Steuerungssignals, gemifs
der Steuerung seines eingebauten Mikrokomputers, ein
entsprechendes Signal an das betroffene Kontrollteil ab,
wodurch der betreffende Motor oder Tauchspule zur Trei-
bung oder Steuerung des Zielmechanismus ansprechen
kann.
Dies bedeutet, daf§ dieser Kreis zwei Aufgaben ausfihrt:
Die Steuerung der Funktionsarten und Mechanismus-
schutz oder Steuerungsaufgaben. Welche Aufgabe ausgefiihrt
wird hingt vom Empfang des Befehlssignals — Funktions-
wahl oder Mechanismusschutz/Steuerung — entsprechender-
weise ab.
Schutz/Steuerung
Mechanismusschutz-
/Steuerungsbefeh!
Mechanismus-Steuerungskreis
Andruck-
rollentauch-
spule
Antriebs-
wellen-
motor
Lade-/
Entladungs-
motor
Trommel-
motor
Abwickelbrem-
sentauchspule
Aufwickel-
bremsentauch-
spule
Ruckspul-
zwischentrooen-
tauchspule
Auswurfs-
tauchspule
Abbildung 4.
1. Steuerungsfunktion der Geratefiinktionsarten
Durch Driicken einer der neun Funktionstasten (Be-
dienungstasten) auf der Vorderseite des Gerates wird
[Bedienungstasten]
MURTON
WIEDERG
PAUSE
die entsprechende Funktionsart aktiviert, und das VC-
2300 auf diese Betriebsart eingestellt.
BILDSUCHLAUF
CASSETTE
Abbildung 5.
