EINSTELLUNGEN
⚠
⚠arnungs!
Stellen Sie vor der ersten Fahrt sicher, dass die
vorhandenen Stoßdämpfereinstellungen mit den von
Öhlins empfohlenen Einstellwerten übereinstimmen.
Lesen Sie zuerst das Handbuch, bevor Sie
Anpassungen und Einstellarbeiten am Stoßdämpfer
ausführen. Kontaktieren Sie einen Öhlins Fachhändler,
wenn Sie Fragen in Bezug auf die Abstimmung des
Stoßdämpfers haben.
Die Federvorspannung beträgt 2mm bei einer
freien Länge von 200mm. Daraus ergibt sich
eine Einbaulänge von 198mm. Siehe Abb. 3.
EINSTELL⚠ERTE
Zugstufe
Rennstrecke
Kurvenreiche
Strecke
Straße
Federvorspannung
Empfohlene Feder
47010-35 (110N/mm)
Die tatsächliche Fahrzeughöhe
Mit der empfohlenen Einstellung der
Federvorspannung wird das Fahrzeug
gegenüber dem Originalfahrwerk um ca.
20mm abgesenkt.
Je nach Fahrzeugmodell und Ausstattung
kann die Höhe variieren. Stellen Sie die
Höhenverstellung ein, bis Sie die gewünschte
Fahrhöhe erreicht haben. Der empfohlene
Einstellbereich für die Höhenverstellung
beträgt 230-260 mm.
Öhlins Produkte unterliegen einer
kontinuierlichen Verbesserung
und Weiterentwicklung. Diese
Montageanleitung wurde bis zum
Druckschluss so aktuell wie irgend
möglich gehalten. Dennoch können
geringe Unterschiede zwischen den
hier gezeigten und beschriebenen
Produkten und der tatsächlich
ausgelieferten Ware existieren.
© Öhlins Racing AB. Alle Rechte
vorbehalten. Jeglicher Nachdruck
oder Verwendung ohne schriftliche
Genehmigung von Öhlins Racing AB
ist verboten.
2-7
Klicks
5-10
Klicks
10-20
Klicks
2
mm
Die neuesten Informationen
bekommen Sie bei Ihrem Öhlins
Importeur. Sollten Sie Fragen zum
Inhalt dieser Montageanleitung
haben, so kontaktieren Sie Ihren
S-194 27 Upplands Väsby, Sweden
Phone +46 8 590 025 00
fax +46 8 590 025 80

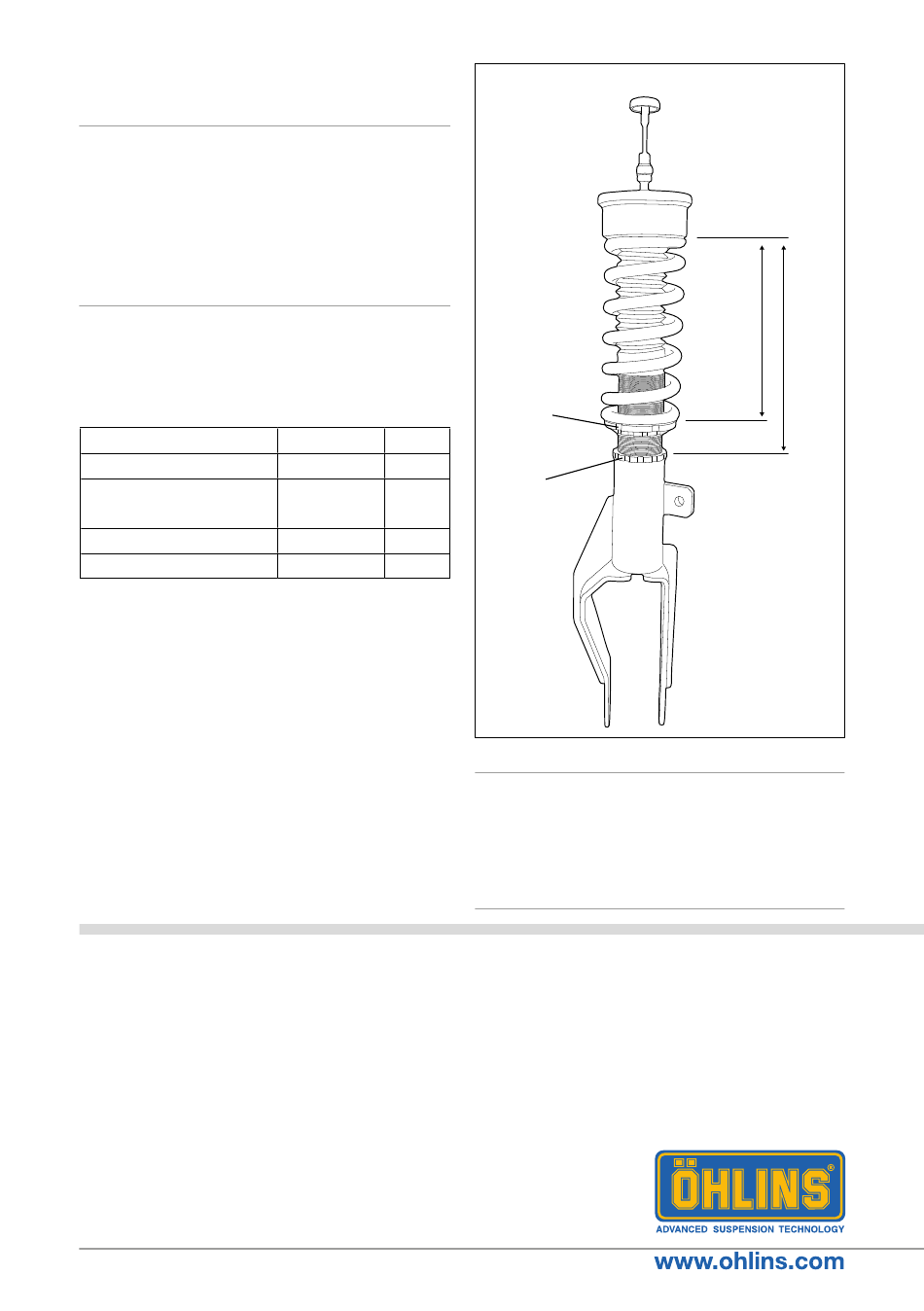

Abb. 3
Feder-
vorspannungs-
einsteller
Höheneinsteller
⚠
⚠arnungs!
Der Einstellbereich für die Federvorspannung beträgt
0-2mm. Die Feder darf nicht stärker vorgespannt
werden, da die Windungen bei vollständiger Stauchung
der Feder aufeinander aufliegen (coil bind) können.
Stellen Sie also sicher, dass die Feder immer
vorgespannt ist.
Teile Nr. MI_TES MU01S1_0
Veröffentlicht am 27.02.2023
Öhlins Händler.
Öhlins Racing AB
Box 722
Einstellknopf
198
