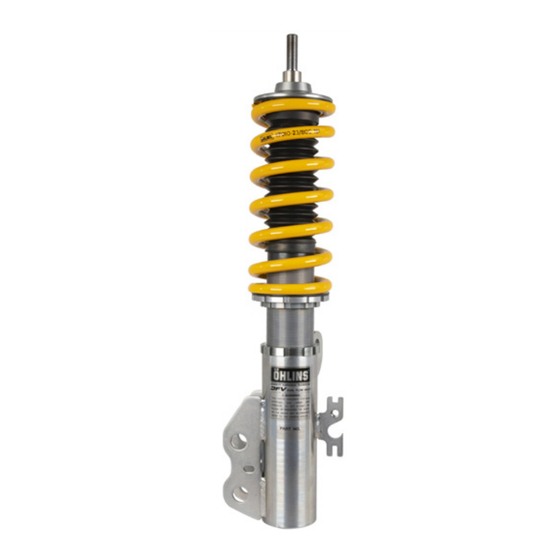

Ohlins TOS MW00S1 vorn Montageanleitung
Stoßdämpfer für toyota yaris gr, xp210
Quicklinks
Hinweis!
1
Die Abbildungen in dieser Montageanleitung
können sich von Ihrem Produkt unterscheiden.
Hinweis!
1
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können
sich Schmiermittel und Schutzöle lösen und
die Verpackung verunreinigen. Auch vom
Zusammenbau in unserem Werk können
Fett- oder Ölreste vorhanden sein. Dies hat
keinen Einfluss auf die Funktion Ihres Öhlins
Produktes. Reinigen Sie das Öhlins Produkt vor
dem Einbau gründlich mit einem Stofflappen.
ÖHLINS Stoßdämpfer für Toyota Yaris GR, XP210
TOS MW00S1
Montageanleitung
Lieferumfang
Beschreibung
1
Stoßdämpfer vorne
2
Staubschutzmanschette
3
Distanzscheibe
(Kunststoff)
4
Feder
5
Distanzscheibe (Gummi) 25601-01
6
Oberer Federteller
7
Abstandshalter oben
8
Bundmutter
9
Einstellknopf
10 Hakenschlüssel
11 Hakenschlüssel
12 Öhlins Aufklebersatz
13 Betriebsanleitung
Hinweis!
1
Überprüfen Sie den Packungsinhalt, bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
⚠
Warnung!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch. Ein
Stoßdämpfer ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
Art. Nr.
Stk.
TOS 1W00/
2
2W00
10216-02
2
25602-01
2
47000-23
2
2
2
2
24626-04
4
24631-04
2
24639-01
1
1
10207-01
1
1
vor n
Verwandte Anleitungen für Ohlins TOS MW00S1 vorn
Inhaltszusammenfassung für Ohlins TOS MW00S1 vorn
- Seite 1 Lieferumfang Beschreibung Art. Nr. Stk. Stoßdämpfer vorne TOS 1W00/ 2W00 Staubschutzmanschette 10216-02 Distanzscheibe 25602-01 (Kunststoff) Feder 47000-23 Distanzscheibe (Gummi) 25601-01 Oberer Federteller Abstandshalter oben Bundmutter 24626-04 Einstellknopf 24631-04 10 Hakenschlüssel 24639-01 11 Hakenschlüssel 12 Öhlins Aufklebersatz 10207-01 13 Betriebsanleitung Hinweis! Hinweis! Die Abbildungen in dieser Montageanleitung Überprüfen Sie den Packungsinhalt, bevor Sie...
- Seite 2 MONTAGEANLEITUNG ⚠ Warnung! Abb. 1 Es ist sehr zu empfehlen, dass ein Öhlins Händler die Stoßdämpfer einbaut. Schauen Sie stets in die fahrzeugspezifische Betriebsanleitung, wenn Sie Arbeiten am Auto ausführen. Heben Sie das Fahrzeug an und stellen Sie es auf geeignete Unterstellböcke. ⚠...
- Seite 3 MONTAGEANLEITUNG Abb. 3 Positionieren Sie den Höhenversteller, den unteren Federteller und den Sicherungsring wie in Abb. 4 dargestellt und ziehen Sie den Federteller mit dem Hakenschlüssel und den Höhenversteller von Hand fest. Das korrekte 90° Drehmoment wird eingestellt, wenn das Federbein am Auto montiert ist.
-
Seite 4: Einstellungen
EINSTELLUNGEN Abb. 4 ⚠ Warnung! Stellen Sie vor der ersten Fahrt sicher, dass die vorhandenen Stoßdämpfereinstellungen mit den von Öhlins empfohlenen Einstellwerten übereinstimmen. Lesen Sie zuerst das Handbuch, bevor Sie Anpassungen und Einstellarbeiten am Stoßdämpfer ausführen. Kontaktieren Sie einen Öhlins Fachhändler, wenn Sie Fragen in Bezug auf die Abstimmung des Stoßdämpfers haben. - Seite 5 Lieferumfang Beschreibung Art. Nr. Stk. Stoßdämpfer hinten TOS 6W00 Gummi-Metall-Lager Staubschutzmanschette 10216-03 Kabelbinder 24616-01 Unterlegscheibe Sicherungsmutter M12 24627-05 Höheneinsteller Sicherungsmutter M52 24636-03 Federteller M52 24635-03 10 Distanzscheibe 25602-01 (Kunststoff) 11 Feder 47020-23 12 Distanzscheibe (Gummi) 25601-01 13 Unterer Federteller 25618-04 Hinweis! Hinweis! Die Abbildungen in dieser Montageanleitung...
- Seite 6 MONTAGEANLEITUNG ⚠ Warnung! Abb. 1 Es ist sehr zu empfehlen, dass ein Öhlins Händler die Stoßdämpfer einbaut. Schauen Sie stets in die fahrzeugspezifische Betriebsanleitung, wenn Sie Arbeiten am Auto ausführen. Bauen Sie die Hinterräder aus. ⚠ Warnung! Stellen Sie sicher, dass das Auto sicher abgestützt ist und nicht umkippen kann.
- Seite 7 MONTAGEANLEITUNG Abb. 2 Stellen Sie die Länge des Stoßdämpfers mit dem Längeneinsteller ein und positionieren Sie ihn gemäß Abb. 3. Ziehen Sie die Sicherungsmutter mit dem Hakenschlüssel fest. Montieren Sie die Staubmanschette (3) mit den Kabelbindern (4) und das originale Domlager mit der Unterlegscheibe (5) und Stoß- der Sicherungsmutter M12 (6) gemäß...
- Seite 8 EINSTELLUNGEN Abb. 3 ⚠ Warnung! Stellen Sie vor der ersten Fahrt sicher, dass die vorhandenen Stoßdämpfereinstellungen mit den von Öhlins empfohlenen Einstellwerten übereinstimmen. Lesen Sie zuerst das Handbuch, bevor Sie Anpassungen und Einstellarbeiten am Stoßdämpfer ausführen. Längeneinsteller Kontaktieren Sie einen Öhlins Fachhändler, wenn Sie Fragen in Bezug auf die Abstimmung des Stoßdämpfers haben.
