MONTAGEANLEITUNG
⚠
⚠arnungs!
Es ist sehr zu empfehlen, dass ein Öhlins Händler die
Stoßdämpfer einbaut.
⚠
⚠arnungs!
Wenn Sie mit einem angehobenen Fahrzeug arbeiten,
stellen Sie sicher, dass es sicher abgestützt ist und nicht
umkippen kann.
Hinneiss!
1
Schauen Sie stets in die fahrzeugspezifische
Betriebsanleitung, wenn Sie Arbeiten am Auto ausführen.
Dort erfahren Sie mehr über Montagevorgänge und
Einstellwerte.
Hinneiss!
1
Reinigen Sie das Fahrzeug sorgfältig vor der Montage der
Stoßdämpfer.
1
Heben Sie das Fahrzeug an und stellen Sie
es auf geeignete Unterstellböcke.
2
Bauen Sie die Vorderräder aus.
3
Entfernen Sie die unteren
Stoßdämpferanbindungen und die Muttern für
den Querstabilisator.
Hinneiss!
1
Stützen Sie die Radnaben auf jeder Seite des
Fahrzeugs ab. Achten Sie dabei darauf, dass die
Bremsleitungen nicht beschädigt werden.
4
Lösen Sie den oberen Querlenker und die
obere Stoßdämpferanbindung und bauen Sie
den Stoßdämpfer aus.
5

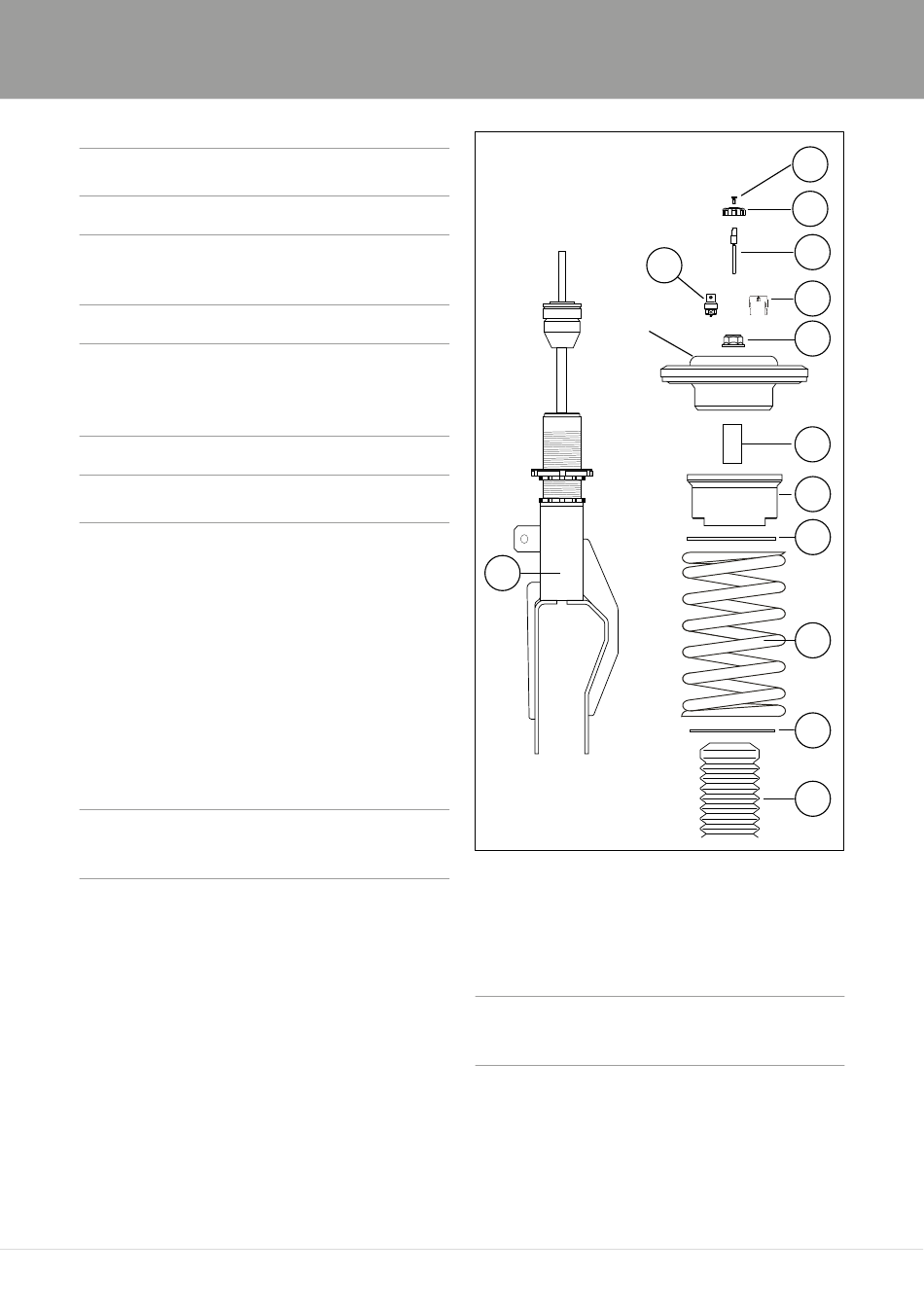

Montieren Sie die Staubschutzmanschette
(2), die Distanzscheibe aus Kunststoff
(3), die Feder (4), die Distanzscheibe aus
Kunststoff (5), den oberen Federteller (6),
den oberen Abstandshalter (7), die obere
Originalhalterung und die Selbstsichernde
Flanschmutter M10 (8) gemäß Abb. 1. Ziehen
Sie die Selbstsichernde Flanschmutter
M10 mit 25Nm an und installieren Sie den
Abb. 1
Original
Domlager
1
Einstellknopf (9) für Model Y oder den
Einsteller für die Verlängerung (10) und die
Verlängerung 65mm (11) für Model 3. Ziehen
Sie den Einsteller mit 10Nm fest.
1Hinneiss!
Beim Festziehen der oberen Mutter muss der Schaft
des Stoßdämpfers mit einem Inbusschlüssel in Position
gehalten werden.
2
13
12
11
10
9
8
7
6
5
4
3
2
