Rigginghandbuch ELLA6-System

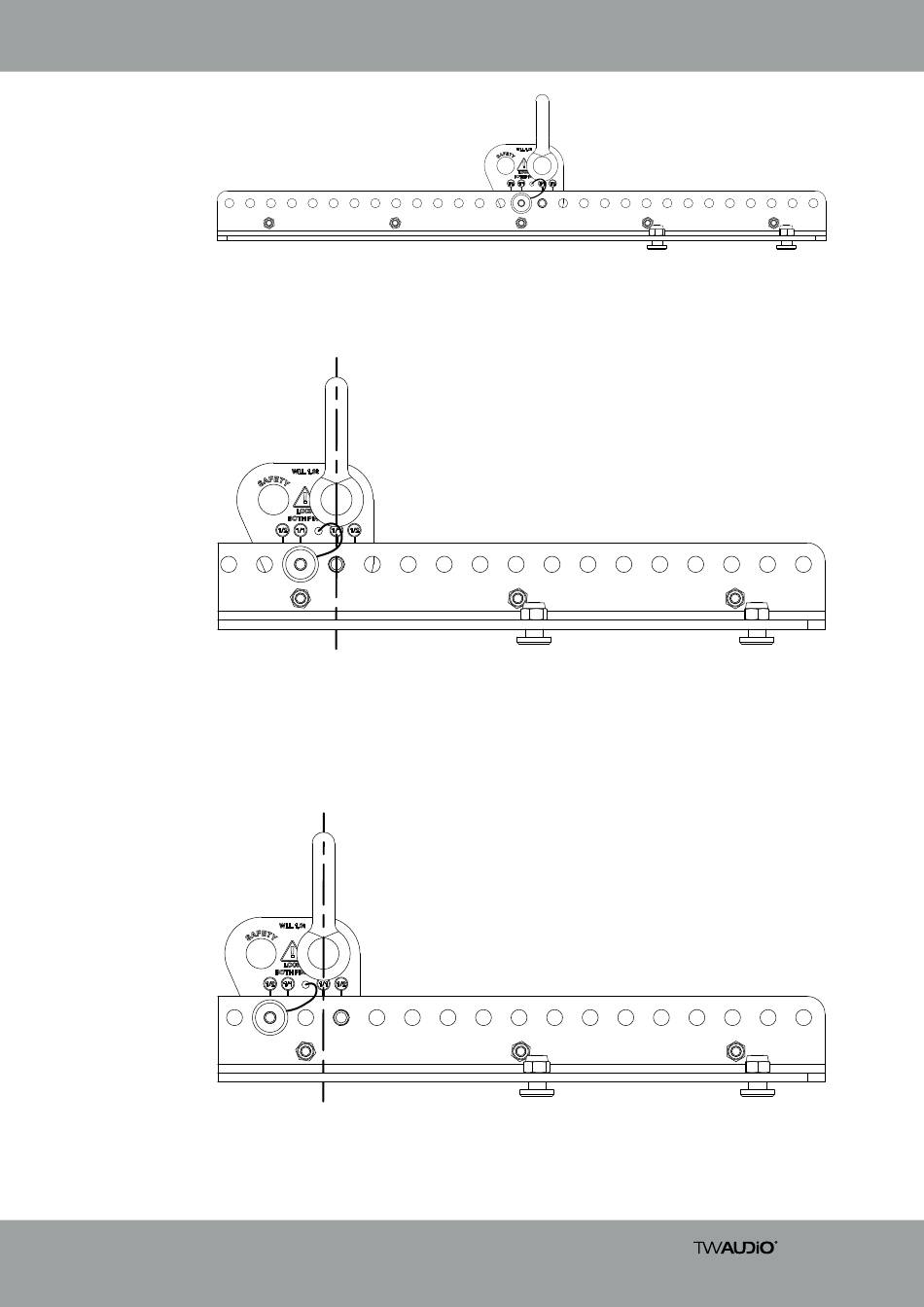

Abbildung 3.16.2 - Seitenansicht BMP150 Bumper 150 mit LA150 Loadadapter 150
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Abbildung 3.16.3 - LA150 Loadadapter 150 auf Position Pin Point 14 - Ausrichtung vorwärts
Bei vorwärts gerichtetem LA150 Loadadapter 150 ergeben die gesteckten Kugelsperrbolzen
in 14 und 15 einen Anschlagpunkt (Pin Point) von 14.
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Abbildung 3.16.4 - LA150 Loadadapter 150 auf Position Pin Point 14,5 - Ausrichtung vorwärts
Wird der Kugelsperrbolzen des LA150 Loadadapter 150 von 15 auf 16 umgesteckt, ergibt
sich damit ein Anschlagpunkt (Pin Point) von 14,5.
43
