- Seite 1 B30i Bedienungsanleitung...
-
Seite 2: Einleitung

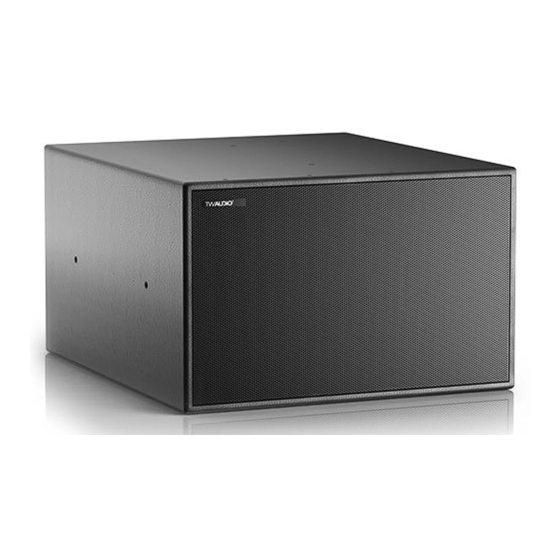

Vielen Dank, dass Sie sich für ein hochwertiges Produkt „MADE IN GERMANY“ aus dem Hause TW AUDiO entschieden haben. Der B30i ist die Installationsversion des B30, einem TW AUDiO Klassiker. Seine Hybridkonstruktion mit Doppel-15“-Bestückung vereint die Vorteile von Bassreflex- und Hornsystemen, namentlich einem hohen Wirkungsgrad, eine große Reichweite sowie tiefe... -
Seite 3: Allgemeine Informationen
TW AUDiO nicht übernommen. Auch für hervorgerufene Folgeschäden (Sach- und / oder Personenschäden) sowie für das Nichtbeachten dieser Bedienungsanleitung übernimmt TW AUDiO keine Haftung! TW AUDiO behält sich Änderungen vor, die den jeweils neuesten Stand der Entwicklung berücksichtigen. TW AUDiO GmbH... -
Seite 4: Inhaltsverzeichnis
Bedienungsanleitung B30i Inhalt 1. Sicherheit | Bestimmungsgemäße Verwendung .............. 5 2. Übersicht ........................7 Bauteile ........................7 3. Technische Daten ......................8 Datenblatt ........................ 8 Anschlussdiagramm ....................8 4. Inbetriebnahme ......................9 Aufbau ........................9 M10-Gewindeeinsätze ..................... 9 Anschlussoptionen ....................10 Betrieb ........................ -
Seite 5: Sicherheit | Bestimmungsgemäße Verwendung
Lautsprecher kann hohe Sach- und Personenschäden verursachen. Verwenden Sie für die Aufstellung und Befestigung von TW AUDiO Lautsprechern ausschließ- lich von TW AUDiO spezifiziertes Material. Die Ausführung dieser Arbeiten muss durch qua- lifiziertes Personal erfolgen. Halten Sie hierbei die geltenden Sicherheitsbestimmungen ein. - Seite 6 Dies kann einen Brand zur Folge haben und hohe Sach- und Personenschäden verursachen. WARNUNG Beachten Sie, dass TW AUDiO für Schäden die auf solche Überlastungen zurückzuführen sind, keine Gewährleistung übernehmen kann und deshalb die Haftung für eventuelle Folgeschäden ausschließt.
-
Seite 7: Übersicht
Bedienungsanleitung B30i 2. Übersicht Bauteile Abbildung 2.1 - Übersicht Frontgitter 15 mm Multiplexgehäuse - Oberfläche Warnex Strukturlack M10-Gewindeeinsatz zur Befestigung von Zubehörteilen (8 Stück) 15“ Konuslautsprecher (2 Stück) Typenschild Standard i-Serie Schraubanschluss-Terminal... -
Seite 8: Technische Daten
LF 15“ Abbildung 3.2 - Anschlussdiagramm Beide Lautsprecher im B30i sind aufgrund ihrer physikalischen Einbausituation polaritätsge- dreht angeschlossen. Die Polarität kann mittels einer Batterie über die Anschlussplatte (Pluspol auf + / Minuspol auf -) geprüft werden. Dabei müssen sich die Membranen zu den Magneten HINWEIS bzw. -
Seite 9: Inbetriebnahme
Bedienungsanleitung B30i 4. Inbetriebnahme Aufbau Der B30i Lautsprecher ist für den horizontalen und vertikalen, stehenden oder hängenden Betrieb konstruiert. Hierfür gibt es bei TW AUDiO verschiedenes Zubehör, um den Lautsprecher sicher zu befestigen. Achten Sie darauf, dass alle Systemaufbauten auf festem, ebenem Untergrund stehen und... -
Seite 10: Anschlussoptionen
Bedienungsanleitung B30i Anschlussoptionen Der B30i Lautsprecher ist serienmäßig mit dem i-Serie Schraubanschluss-Terminal ausgestat- tet. Optional können eine Blende mit Kabelverschraubung (CG-Option) sowie eine Blende mit zwei integrierten speakON®-Buchsen (SO-Option) montiert werden. HINWEIS Des Weiteren ist eine Abdeck-Option (Blindplatte) erhältlich. Alle Optionen sind ausschließlich in der Farbe Schwarz lieferbar. -
Seite 11: Betrieb
Vergewissern Sie sich, dass das passende Preset geladen wurde, bevor Sie den Lautsprecher mit der Endstufe verbinden. HINWEIS Die Verwendung eines falschen bzw. nicht von TW AUDiO zur Verfügung gestellten Presets, kann den Lautsprecher zerstören. Achten Sie auf die korrekte Dimensionierung Ihres Verstärkers. Eine falsche Auslegung kann zu einer Zerstörung des Lautsprechers führen. -
Seite 12: Herstellen Der Kabelverbindung
Um eine Kabelverbindung mit einem Verstärkerrack aus unserem Hause herzustellen, muss wie folgt vorgegangen werden. Achten Sie auf einen ausreichend dimensionierten Kabelquerschnitt (mind. 1,5 mm²), um Leistungsverluste zu vermeiden. TW AUDiO empfiehlt hierfür die bei TW AUDiO erhältlichen Lautsprecherkabel. HINWEIS Achten Sie bei den verwendeten Kabeln auf die richtige Polarität (+/-) und Pinbelegung (1/2). -
Seite 13: Transport Und Lagerung
Bedienungsanleitung B30i 5. Transport und Lagerung Aufgrund des Eigengewichtes des B30i Lautsprechers, welches über 20 kg liegt, sind für die Bewegung und den Transport grundsätzlich zwei Personen notwendig. Beim Transport und bei der Lagerung ist besonders darauf zu achten, dass die Oberfläche und das Frontgitter des Lautsprechers nicht beschädigt werden. -
Seite 14: Eg-Konformitätserklärung
Bedienungsanleitung B30i 6. EG-Konformitätserklärung Abschrift und Übersetzung der originalen EG-Konformitätserklärung: Hiermit erklären wir, dass die nachstehend bezeichneten Komponenten in ihrer Konzeption und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den Sicherheits- und Gesundheitsanforderungen der geltenden EG-Richtlinien entsprechen. Bei einer mit uns nicht abgestimmten Änderung, verliert diese Erklärung ihre Gültigkeit. -
Seite 15: Entsorgung
Für die fachgerechte Entsorgung von Altgeräten, die dieses Symbol noch nicht tragen, ist lt. Gesetz der Eigentümer zuständig. Dies betrifft alle Produkte, die vor dem 29.03.2010 aus- geliefert wurden. Dennoch steht TW AUDiO Ihnen gerne auch in diesem Fall mit Rat und Tat zur Seite. - Seite 16 Bedienungsanleitung B30i TW AUDiO GmbH Osterholzallee 140 71636 Ludwigsburg Telefon: + 49 (0) 71 41-48 89 89 0 Telefax: + 49 (0) 71 41-48 89 89 99 E-Mail: info@twaudio.de WWW: www.twaudio.de...
