Rigginghandbuch ELLA6-System
3.9
BPE6 - Bajonettbefestigung
Nachfolgend finden Sie den Bajonettverschluss der BPE6 Baseplate E6 in Verbindung mit der
GPE6 Groundplate E6 oder dem P ME6 Polemount E6 erklärt.
Setzen Sie die BPE6 Baseplate so auf die GPE6 Groundplate oder den P ME6 Polemount,
dass die Passschrauben der GPE6 oder PME6 in die Bajonettverschlusslöcher der BPE6
eingreifen.
HINWEIS

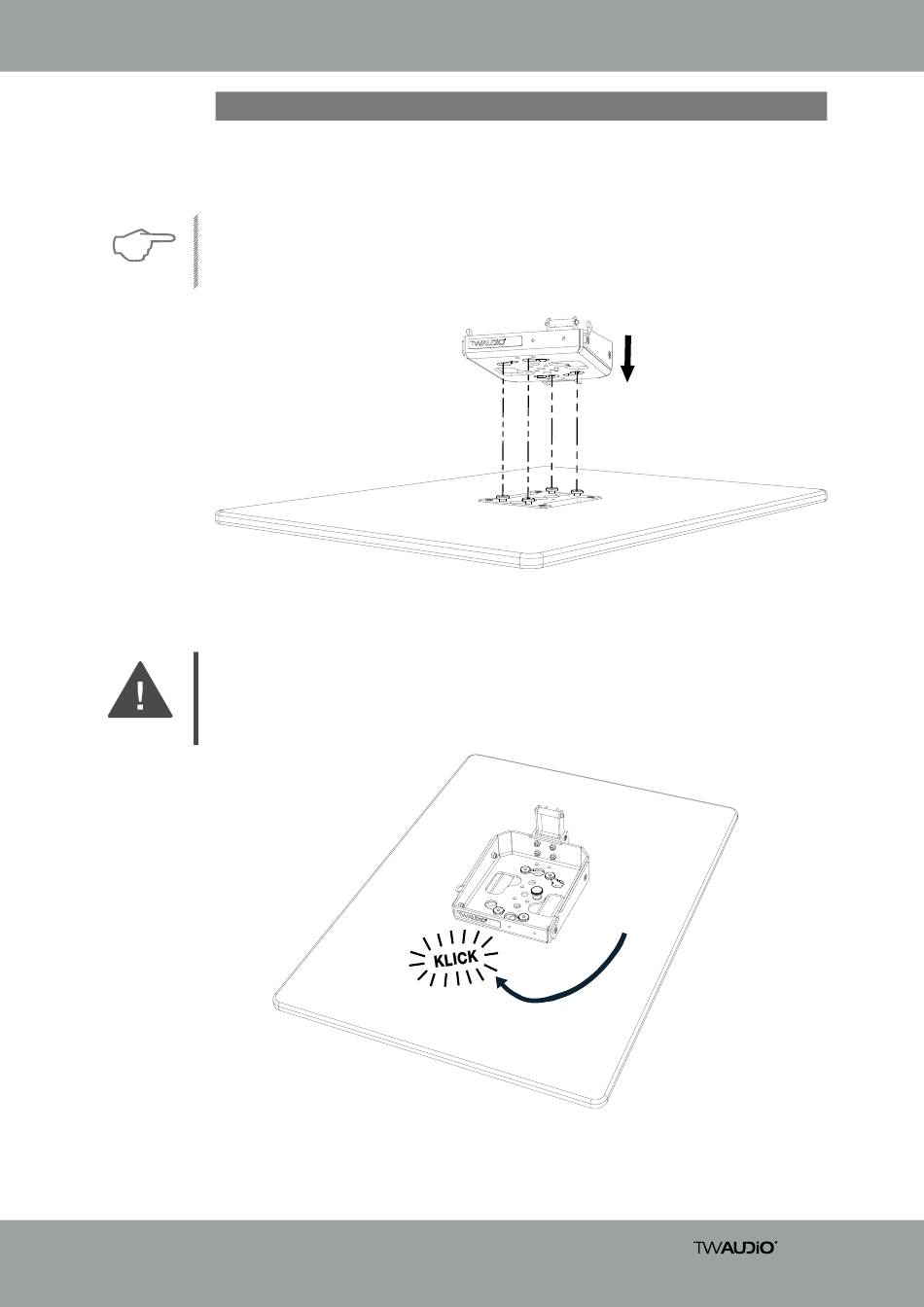

Abbildung 3.9.1 - BPE6 auf GPE6 setzen
Drehen Sie dann die BPE6 Baseplate soweit, bis dass der Rasthebel hörbar einrastet .
Damit ist der Bajonettverschluss geschlossen.
WARNUNG
Abbildung 3.9.2 - BPE6 auf GPE6 einrasten
