Inhaltszusammenfassung für TW Audio M12
- Seite 1 Bedienungsanleitung...
-
Seite 2: Einleitung

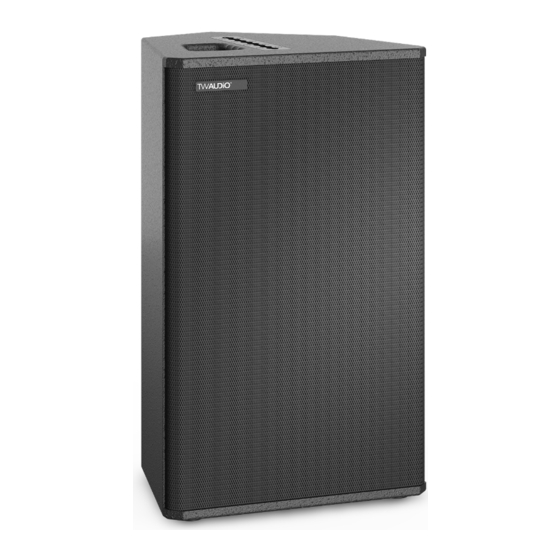

Gehäuse mit exaktem Abstrahl- und Impulsverhalten bei geringstmöglichen Verzerrungen. Hier ist der M12 Lautsprecher besonders geeignet: Als leistungsstarker Front- oder Nearfill. Als kompakter Delayline-Lautsprecher oder als Bühnenmonitor. Und ganz be- sonders als 12"-Lautsprecher im zweiweg-aktiv Betrieb mit unseren B18 oder B30 Lautsprechern im PA-SYS-TWO. -
Seite 3: Allgemeine Informationen
Bedienungsanleitung M12 Hinweise auf den Produkten Lesen Sie vor der Inbetriebnahme des Gerätes die Bedienungsanleitung aufmerksam Read manual durch und bewahren Sie diese zusammen mit dem M12 Lautsprecher sicher auf. before use! Allgemeine Informationen Bedienungsanleitung: OM-M12 Version 1.0 d, 05/2016 ©... -
Seite 4: Inhaltsverzeichnis
Bedienungsanleitung M12 Inhalt Sicherheit | Bestimmungsgemäße Verwendung ............1 Übersicht ........................3 Bauteile ..........................3 Varianten ..........................4 Technische Daten ......................5 Datenblatt ........................... 5 Anschlussdiagramm ......................5 Inbetriebnahme ......................6 Aufbau ..........................6 Drehen des Hochtonhorns ....................6 Herstellen von Kabelverbindungen ..................7 Betrieb .......................... -
Seite 5: Sicherheit | Bestimmungsgemäße Verwendung
1. Sicherheit | Bestimmungsgemäße Verwendung Beachten Sie beim Betrieb von Lautsprechern folgende Sicherheitshinweise, um Risiken zu vermeiden. Der M12 Lautsprecher wurde ausschließlich für den professionellen Einsatz in Beschal- lungsanlagen entwickelt. Der Lautsprecher darf nur von eingewiesenem und qualifizier- tem Personal verwendet werden. - Seite 6 Dies kann einen Brand zur Folge haben und hohe Sach- und Personenschäden verursachen. WARNUNG Beachten Sie, dass TW AUDiO für Schäden die auf solche Überlastungen zurückzufüh- ren sind, keine Gewährleistung übernehmen kann und deshalb die Haftung für eventu- elle Folgeschäden ausschließt.
-
Seite 7: Übersicht
Bedienungsanleitung M12 2. Übersicht 2.1 Bauteile Abbildung 2.1 - Übersicht Flugschiene oben 15 mm Multiplexgehäuse - Oberfläche Warnex Beschichtung Drehbares Hochtonhorn mit 1,4" Kompressionstreiber 12" Konuslautsprecher Gummifüße (4 Stück) Flugblech hinten ® Anschlussfeld mit zwei SpeakON Buchsen Typenschild Ergonomischer Tragegriff (oben und unten) -
Seite 8: Varianten
Bedienungsanleitung M12 2.2 Varianten Der Lautsprecher M12 ist in einer rechten und linken Version erhältlich. Diese unter- scheidet sich durch die Seite der Monitorschräge am Gehäuse. 1,4" Kompressionstreiber linke Version rechte Version Abbildung 2.2 - linke und rechte Version... -
Seite 9: Technische Daten
Bedienungsanleitung M12 3. Technische Daten 3.1 Datenblatt 1x 12" LF / 1x 1,4" HF Bestückung 60 - 19000Hz Frequenzgang Belastbarkeit Programm/ 700 / 1400 W Peak 8Ω Impedanz 75° x 50° Abstrahlwinkel (h x v) 132 dB SPL max. / 1 m 606 x 360 x 314 mm Maße (h x w x d) -
Seite 10: Inbetriebnahme
HINWEIS 4.2 Drehen des Hochtonhorns Werkseitig ist das Horn des M12 Lautsprechers so montiert, dass der horizontale Ab- strahlwinkel 75°, der vertikale 50° beträgt. In einigen Situationen kann es von Vorteil sein, die Abstrahlcharakteristik des Hochtonbereiches zu verändern. Sie können hierfür das Horn drehen. -
Seite 11: Herstellen Von Kabelverbindungen
Die Anschlussbelegung des M12 Lautsprechers entnehmen Sie Kapitel 3.2 “Anschluss- diagramm” auf Seite 5. Durch die zwei Anschlussbuchsen am M12 Lautsprecher ist es möglich, mehrere Laut- sprecher an einer Endstufe zu betreiben. Achten Sie darauf, dass durch die Parallel- schaltung die Gesamtimpedanz (Ω) sinkt. -
Seite 12: Transport Und Lagerung
Bedienungsanleitung M12 5. Transport und Lagerung Aufgrund des Eigengewichtes des M12 Lautsprechers, das über 20 kg liegt, sind für die Bewegung und den Transport grundsätzlich zwei Personen notwendig Um den Transport von zwei M12 Lautsprecher auch mit einer Person durchführen zu können, empfiehlt TW AUDiO den Einsatz des CaseM12. -
Seite 13: Eg - Konformitätserklärung
Bedienungsanleitung M12 6. EG - Konformitätserklärung Abschrift und Übersetzung der originalen EG-Konformitätserklärung: Hiermit erklären wir, dass die nachstehend bezeichneten Komponenten in ihrer Konzep- tion und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den Sicherheits- und Gesundheitsanforderungen der geltenden EG-Richtlinien entsprechen. Bei einer mit uns nicht abgestimmten Änderung, verliert diese Erklärung ihre Gültigkeit. -
Seite 14: Entsorgung
7. Entsorgung Die Entsorgung von Elektro-Altgeräten über den Hausmüll ist verboten Alle Produkte der TW AUDiO GmbH sind sogenannte B2B Produkte. D.h., sie werden von einem gewerblichen Betrieb an einen gewerblichen Betrieb weiterverkauft. TW AUDiO Produkte, die das nebenstehende Mülltonnensymbol tragen, dürfen aus- schließlich von TW AUDiO entsorgt werden. - Seite 15 TWAUDiO GmbH Osterholzallee 140-2 71636 Ludwigsburg Germany P: + 49 (0) 71 41-48 89 89 0 F: + 49 (0) 71 41-48 89 89 99 E: info@twaudio.de W: www.twaudio.de...
