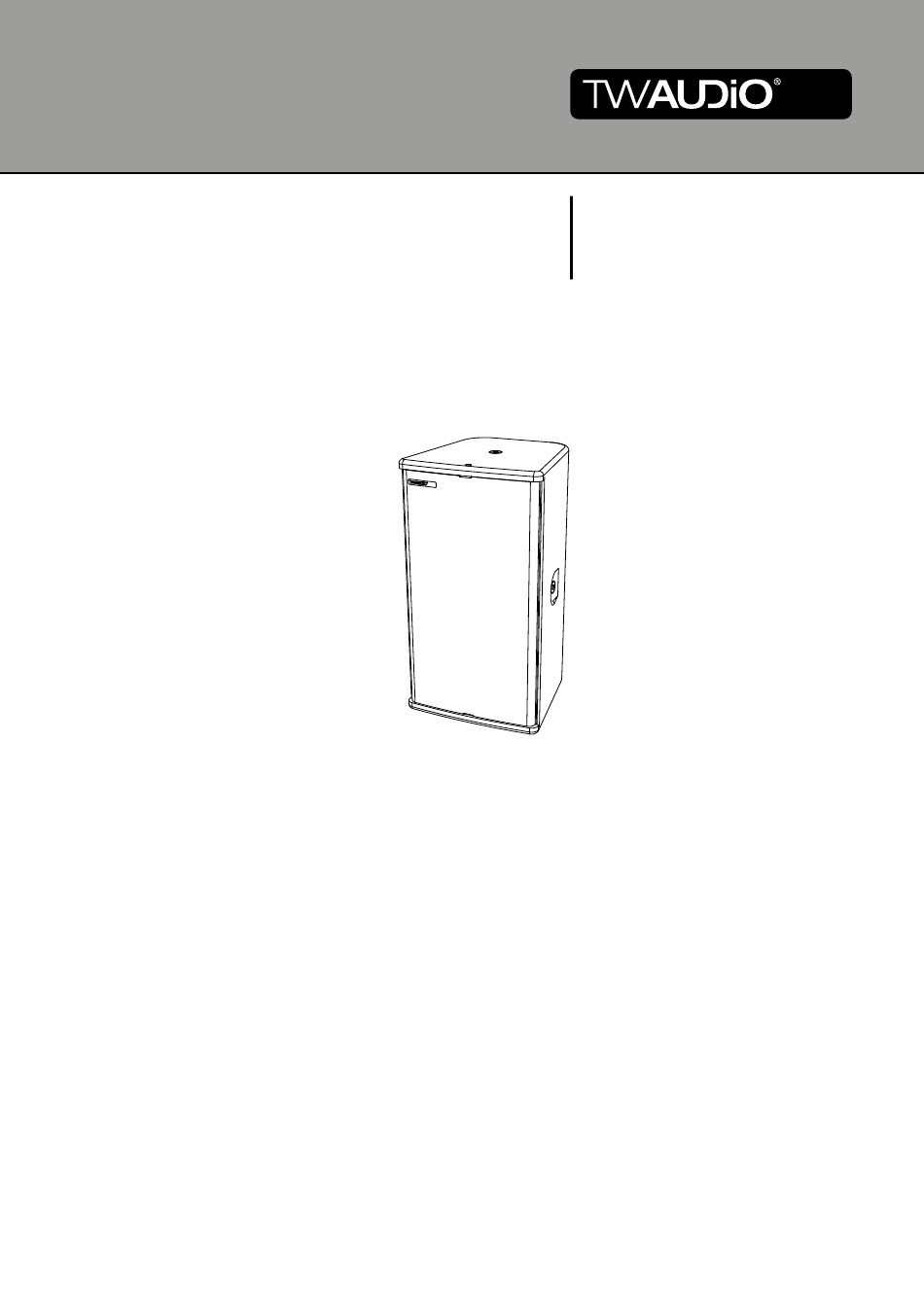

- Seite 1 Bedienungsanleitung...
-
Seite 2: Einleitung

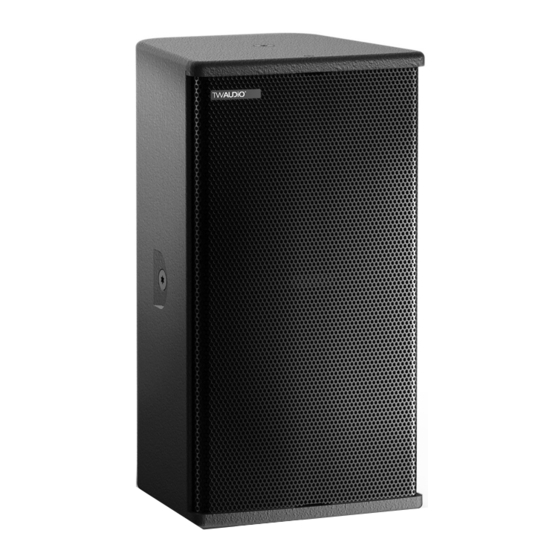

Hause TW AUDiO entschieden haben. Die M8i ist die Installationsversion des M8 Multifunktionslautsprechers, eines der beliebtesten TW AUDiO Produkte. Die M8i bedient sich dabei dem gleichen akustischen Design, dem 8“ Tieftöner, sowie dem 1“ Kompressionstreiber mit drehbarem 90° x 60° Horn und passiver Frequenzweiche. -
Seite 3: Allgemeine Informationen
TW AUDiO nicht übernommen. Auch für hervorgerufene Folgeschäden (Sach- und / oder Personenschäden) sowie für das Nichtbeachten dieser Montageanleitung übernimmt TW AUDiO keine Haftung! TW AUDiO behält sich Änderungen vor, die den jeweils neuesten Stand der Entwicklung berücksichtigen. TW AUDiO GmbH... -
Seite 4: Inhaltsverzeichnis
Bedienungsanleitung M8i Inhalt 1. Sicherheit | Bestimmungsgemäße Verwendung .............. 5 2. Übersicht ........................7 Bauteile ........................7 3. Technische Daten ......................8 Datenblatt ........................ 8 Anschlussdiagramm ....................8 4. Inbetriebnahme ......................9 Aufbau ........................9 M6- sowie M10-Gewindeeinsätze ................9 Drehen des Hochtonhorns .................. -
Seite 5: Sicherheit | Bestimmungsgemäße Verwendung
Verwenden Sie für die Aufstellung und Befestigung von TW AUDiO Lautsprechern ausschließ- WARNUNG lich von TW AUDiO spezifiziertes Material. Die Ausführung dieser Arbeiten muss durch qua- lifiziertes Personal erfolgen. Halten Sie hierbei die geltenden Sicherheitsbestimmungen ein. Achten Sie bei der Aufstellung von Lautsprechern darauf, dass diese folgenden Umwelteinflüssen... - Seite 6 Dies kann einen Brand zur Folge haben und hohe Sach- und Personenschäden verursachen. WARNUNG Beachten Sie, dass TW AUDiO für Schäden die auf solche Überlastungen zurückzuführen sind, keine Gewährleistung übernehmen kann und deshalb die Haftung für eventuelle Folgeschäden ausschließt.
-
Seite 7: Übersicht
Bedienungsanleitung M8i 2. Übersicht Bauteile Abbildung 2.1 - Übersicht Frontgitter 15 mm Multiplexgehäuse - Oberfläche Warnex Strukturlack M10-Gewindeeinsatz zur Befestigung von Zubehörteilen (4 Stück) Drehbares Hochtonhorn mit 1“ Kompressionstreiber 8“ Konuslautsprecher M6-Gewindeeinsatz zur Befestigung von Zubehörteilen (6 Stück) Typenschild Standard i-Serie Schraubanschluss-Terminal... -
Seite 8: Technische Daten
Bedienungsanleitung M8i 3. Technische Daten Datenblatt Bestückung 1x 8“ LF / 1x 1,0“ HF Frequenzgang 66 - 20000 Hz Belastbarkeit (Programm/Peak) 400 / 800 W Impedanz 8 Ω Abstrahlwinkel (H x V) 90° x 60° drehbar SPL max. / 1m 124 dB Maße (H x B x T) -
Seite 9: Inbetriebnahme
Aufbau Der M8i Lautsprecher ist für den hängenden, vertikalen und horizontalen Betrieb konstruiert. Hierfür gibt es bei TW AUDiO verschiedenes Zubehör, um den Lautsprecher sicher zu befes- tigen. Achten Sie darauf, dass alle Systemaufbauten auf festem, ebenem Untergrund stehen und... -
Seite 10: Drehen Des Hochtonhorns
Abstrahlcharakteristik ist es möglich, das Hochtonhorn des M8i Lautsprechers zu drehen. Gehen Sie dazu wie folgt vor: 1. Legen Sie den M8i Lautsprecher mit dem Gitter nach oben hin. Achten Sie hierbei auf einen sauberen und rutschfesten Untergrund. 2. Um das Gitter des Lautsprechers zu entfernen, benötigen Sie einen 3-mm-Inbus-Schlüssel. -
Seite 11: Betrieb
Betrieb Lautsprecher der M(i)-Serie können an linearen Standardverstärkern betrieben werden. Für eine optimale Performance empfehlen wir die Verwendung der von TW AUDiO zur Verfügung gestellten Systemverstärker und Presets. Vergewissern Sie sich, dass das passende Preset geladen wurde, bevor Sie den Lautsprecher mit der Endstufe verbinden. -
Seite 12: Transport Und Lagerung
Bedienungsanleitung M8i 5. Transport und Lagerung Beim Transport und bei der Lagerung ist besonders darauf zu achten, dass die Oberfläche und das Frontgitter des Lautsprechers nicht beschädigt werden. In freiliegende Holzoberflächen kann Feuchtigkeit eindringen und das Holz aufquellen lassen. Ein verbogenes oder zerbro-... -
Seite 13: Entsorgung
Für die fachgerechte Entsorgung von Altgeräten, die dieses Symbol noch nicht tragen, ist lt. Gesetz der Eigentümer zuständig. Dies betrifft alle Produkte, die vor dem 29.03.2010 aus- geliefert wurden. Dennoch steht TW AUDiO Ihnen gerne auch in diesem Fall mit Rat und Tat zur Seite. - Seite 14 Bedienungsanleitung M8i TW AUDiO GmbH Osterholzallee 140 71636 Ludwigsburg Telefon: + 49 (0) 71 41-48 89 89 0 Telefax: + 49 (0) 71 41-48 89 89 99 E-Mail: info@twaudio.de WWW: www.twaudio.de...
