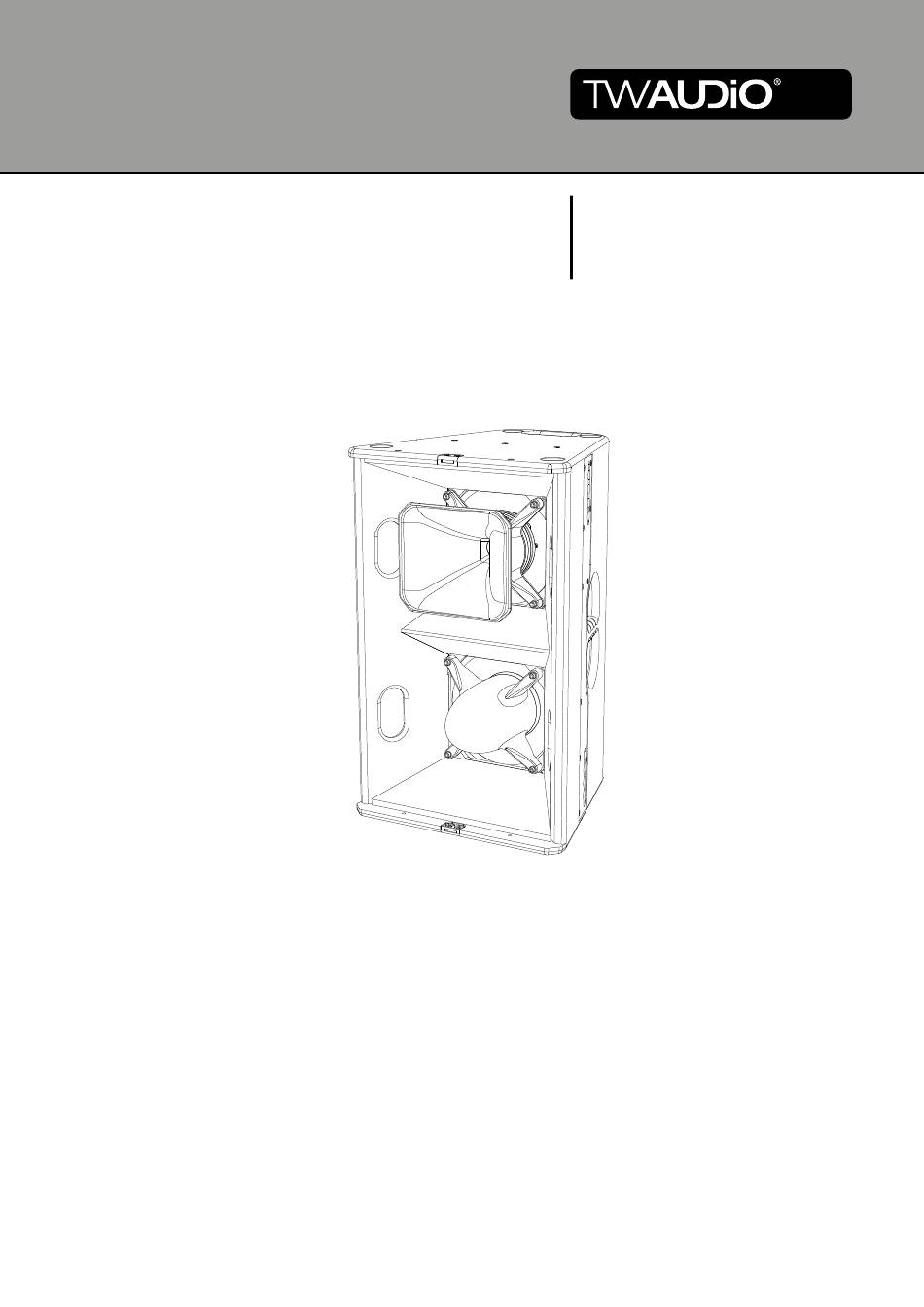

- Seite 1 T24N Bedienungsanleitung...
-
Seite 2: Einleitung

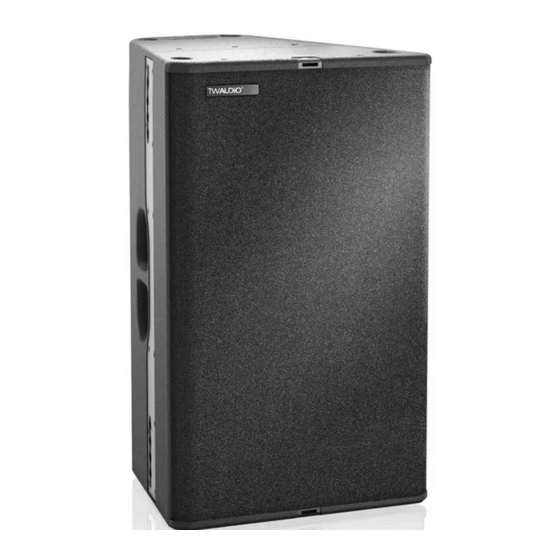

Vielen Dank, dass Sie sich für ein hochwertiges Produkt „MADE IN GERMANY“ aus dem Hause TW AUDiO entschieden haben. Die T24 war der erste TW AUDiO Lautsprecher und setzte nahezu zehn Jahre Maßstäbe für zahllose Anwender im Live- und Installationsbereich. Die innovative 2× 12“ / 1,4“ Horn-in- Horn-Konstruktion ermöglicht eine herausragende Dynamik und 143 dB Spitzenschalldruck... -
Seite 3: Allgemeine Informationen
TW AUDiO nicht übernommen. Auch für hervorgerufene Folgeschäden (Sach- und / oder Personenschäden) sowie für das Nichtbeachten dieser Montageanleitung übernimmt TW AUDiO keine Haftung! TW AUDiO behält sich Änderungen vor, die den jeweils neuesten Stand der Entwicklung berücksichtigen. TW AUDiO GmbH... -
Seite 4: Inhaltsverzeichnis
Bedienungsanleitung T24N Inhalt 1. Sicherheit | Bestimmungsgemäße Verwendung .............. 5 2. Übersicht ........................7 Bauteile ........................7 Varianten ......................... 8 Betriebsmodi ......................9 3. Technische Daten ......................10 Datenblatt ......................10 Anschlussdiagramm ....................10 4. Inbetriebnahme ......................11 Aufbau ........................11 Drehen und Wechseln des Hochtonhorns .............. -
Seite 5: Sicherheit | Bestimmungsgemäße Verwendung
Lautsprecher kann hohe Sach- und Personenschäden verursachen. Verwenden Sie für die Aufstellung und Befestigung von TW AUDiO Lautsprechern ausschließ- lich von TW AUDiO spezifiziertes Material. Die Ausführung dieser Arbeiten muss durch qua- lifiziertes Personal erfolgen. Halten Sie hierbei die geltenden Sicherheitsbestimmungen ein. - Seite 6 Dies kann einen Brand zur Folge haben und hohe Sach- und Personenschäden verursachen. WARNUNG Beachten Sie, dass TW AUDiO für Schäden die auf solche Überlastungen zurückzuführen sind, keine Gewährleistung übernehmen kann und deshalb die Haftung für eventuelle Folgeschäden ausschließt.
-
Seite 7: Übersicht
Bedienungsanleitung T24N 2. Übersicht Bauteile Abbildung 2.1 - Übersicht Dollyblech zur Befestigung des TW AUDiO T24N Frontdollys Stapelfuß Ausfräsung für sicheres Übereinanderstellen der Lautsprecher 15 mm Multiplexgehäuse - Oberfläche Warnex Strukturlack Flugblech zur Anbringung von Zubehörteilen Ergonomischer Tragegriff (links und rechts) Gummifüße (4 Stück) -
Seite 8: Varianten
Bedienungsanleitung T24N Varianten Der T24N Lautsprecher ist in der 60° × 40° Variante und in der 90° × 50° Variante erhält- lich. Die angegebenen Gradzahlen beziehen sich auf das horizontale und vertikale Abstrahlverhalten der Hochtonhörner. Hierzu werden unterschiedliche Horntrichter verbaut, welche austauschbar sind. -
Seite 9: Betriebsmodi
Bedienungsanleitung T24N Betriebsmodi Der T24N Lautsprecher besitzt auf der Rückseite einen Wahlschalter (siehe Abbildung 2.3) zum Umschalten zwischen zwei verschiedenen Betriebsmodi (siehe Abbildung 2.1, Pos.10). Im Modus „PASSIVE“ wird der Lautsprecher an einer passiven Frequenzweiche mit einem einzigen Verstärkerkanal betrieben. -
Seite 10: Technische Daten
Bedienungsanleitung T24N 3. Technische Daten Datenblatt Betriebsart Biamp Passiv Bestückung 2x 12“ LF / 1x 1,4“ HF Frequenzgang 65 - 18000 Hz 1400 / 2800 W LF Belastbarkeit (Programm/Peak) 1400 / 2800 W 220 / 440 W HF 4 Ω LF Impedanz 4 Ω... -
Seite 11: Inbetriebnahme
Aufbau Der T24N Lautsprecher ist für den stehenden oder hängenden, vertikalen Betrieb konstruiert. Hierfür gibt es bei TW AUDiO verschiedenes Zubehör, um den Lautsprecher sicher zu befes- tigen. Achten Sie darauf, dass alle Systemaufbauten auf festem, ebenem Untergrund stehen und... -
Seite 12: Drehen Und Wechseln Des Hochtonhorns
90° x 50° Version austauschen. Gehen sie dazu folgendermaßen vor: 4.2.1 Drehen des Hochtonhorns 1. Legen Sie den T24N Lautsprecher auf die Rückseite mit dem Frontgitter nach oben. Achten Sie hierbei auf einen sauberen und rutschfesten Untergrund. 2. Um das Gitter des Lautsprechers zu entfernen, benötigen Sie einen Innensechsrund- Schlüssel TX25 . -
Seite 13: Wechseln Des Hochtonhorns
Bedienungsanleitung T24N 4.2.2 Wechseln des Hochtonhorns 1. Legen Sie den T24N Lautsprecher auf die Rückseite mit dem Frontgitter nach oben. Achten Sie hierbei auf einen sauberen und rutschfesten Untergrund. 2. Um das Gitter des Lautsprechers zu entfernen, benötigen Sie einen Innensechsrund- Schlüssel TX25 . -
Seite 14: Betrieb
Vergewissern Sie sich, dass das passende Preset geladen wurde, bevor Sie den Lautsprecher mit der Endstufe verbinden. HINWEIS Die Verwendung eines falschen bzw. nicht von TW AUDiO zur Verfügung gestellten Presets, kann den Lautsprecher zerstören. Achten Sie auf die korrekte Dimensionierung Ihres Verstärkers. Eine falsche Auslegung kann zu einer Zerstörung des Lautsprechers führen. -
Seite 15: Transport Und Lagerung
Bedienungsanleitung T24N 5. Transport und Lagerung Aufgrund des Eigengewichtes des T24N Lautsprechers, welches über 20 kg liegt, sind für die Bewegung und den Transport grundsätzlich zwei Personen notwendig. Um den Transport auch mit einer Person durchführen zu können, empfiehlt TW AUDiO den Einsatz des FDB30 Frontdollys. -
Seite 16: Eg-Konformitätserklärung
Bedienungsanleitung T24N 6. EG-Konformitätserklärung Abschrift und Übersetzung der originalen EG-Konformitätserklärung: Hiermit erklären wir, dass die nachstehend bezeichneten Komponenten in ihrer Konzeption und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den Sicherheits- und Gesundheitsanforderungen der geltenden EG-Richtlinien entsprechen. Bei einer mit uns nicht abgestimmten Änderung, verliert diese Erklärung ihre Gültigkeit. -
Seite 17: Entsorgung
Für die fachgerechte Entsorgung von Altgeräten, die dieses Symbol noch nicht tragen, ist lt. Gesetz der Eigentümer zuständig. Dies betrifft alle Produkte, die vor dem 29.03.2010 aus- geliefert wurden. Dennoch steht TW AUDiO Ihnen gerne auch in diesem Fall mit Rat und Tat zur Seite. - Seite 18 Bedienungsanleitung T24N TW AUDiO GmbH Osterholzallee 140 71636 Ludwigsburg Telefon: + 49 (0) 71 41-48 89 89 0 Telefax: + 49 (0) 71 41-48 89 89 99 E-Mail: info@twaudio.de WWW: www.twaudio.de...
