- Seite 1 Bedienungsanleitung...
-
Seite 2: Einleitung

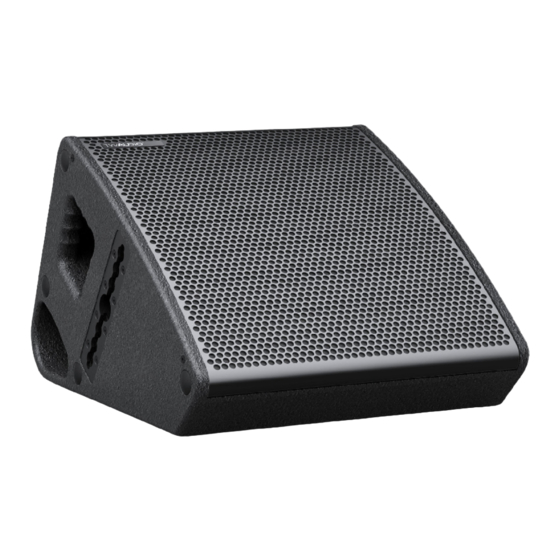

C12 Lautsprecher gerade im wichtigen Sprachbereich noch direkter. Wohlgemerkt auch an Standardverstärkern ohne zusätzlich erforderliche Korrekturen oder teure Cont- roller. Der C12 Lautsprecher empfiehlt sich für alle Anwendungen wo es auf die Kompaktheit ankommt. Sollten Sie Ihre Produkte an Dritte verleihen, klären Sie diese über die sicherheitsrele- vanten Bedienvorgänge auf und händigen Sie ihnen diese Bedienungsanleitung aus. -
Seite 3: Allgemeine Informationen
Bedienungsanleitung C12 Hinweise auf den Produkten Lesen Sie vor der Inbetriebnahme des Gerätes die Bedienungsanleitung aufmerksam Read manual durch und bewahren Sie diese zusammen mit dem C12 Lautsprecher sicher auf. before use! Allgemeine Informationen Bedienungsanleitung: OM-C12 Version 1.0 d, 09/2016 ©... -
Seite 4: Inhaltsverzeichnis
Bedienungsanleitung C12 Inhalt Sicherheit | Bestimmungsgemäße Verwendung ............1 Übersicht ........................3 Bauteile ..........................3 Betriebsmodi ........................4 Technische Daten ......................5 Datenblatt ........................... 5 Anschlussdiagramm ......................5 Inbetriebnahme ......................6 Aufbau ..........................6 Drehen des Hochtonhorns ....................6 Herstellen von Kabelverbindungen ..................7 Betrieb .......................... -
Seite 5: Sicherheit | Bestimmungsgemäße Verwendung
1. Sicherheit | Bestimmungsgemäße Verwendung Beachten Sie beim Betrieb von Lautsprechern folgende Sicherheitshinweise, um Risiken zu vermeiden. Der C12 Lautsprecher wurde ausschließlich für den professionellen Einsatz in Beschal- lungsanlagen entwickelt. Der Lautsprecher darf nur von eingewiesenem und qualifizier- tem Personal verwendet werden. - Seite 6 Bedienungsanleitung C12 Beachten Sie, dass TW AUDiO für Schäden die auf solche Überlastungen zurückzufüh- ren sind, keine Gewährleistung übernehmen kann und deshalb die Haftung für eventu- elle Folgeschäden ausschließt. In der näheren Umgebung von Lautsprechern herrscht ein dauerhaftes Magnetfeld. Achten Sie darauf, dass keine Gegenstände, die auf magnetische Strahlung empfindlich reagieren, in der unmittelbaren Nähe aufbewahrt werden.
-
Seite 7: Übersicht
Bedienungsanleitung C12 2. Übersicht 2.1 Bauteile Abbildung 2.1 - Übersicht Drehbares Hochtonhorn mit 1,4" Treiber Schallwand Stapelfußausfräsung für sicheres Übereinanderstellen der Lautsprecher Ergonomischer Tragegriff (links und rechts) ® SpeakON Buchsen (3 Stück) Flugschiene oben Gummifüße seitlich (4 Stück) Flugschiene unten mit integriertem Hochständerflansch Wahlschalter für Betriebsmodus (biamp / passiv) -
Seite 8: Betriebsmodi
Bedienungsanleitung C12 2.2 Betriebsmodi Der C12 Lautsprecher besitzt in der seitlichen Aussparung des Anschlussfeldes einen Wahlschalter zum Umschalten zwischen zwei verschiedenen Betriebsmodi (Pos. 9 “Abbildung 2.1 - Übersicht” auf Seite 3). Im Modus "PASSIVE" wird der Lautsprecher an einer pas- siven Frequenzweiche mit einem einzigen Verstärkerkanal... -
Seite 9: Technische Daten
Bedienungsanleitung C12 3. Technische Daten 3.1 Datenblatt Betriebsart Biamp Passiv 1x 12" LF / 1x 1,4" HF Bestückung 62 - 17000Hz Frequenzgang 700 / 1400 W LF Belastbarkeit Programm/ 700 / 1400 W 280 / 560 W HF Peak 8Ω LF Impedanz 8Ω... -
Seite 10: Inbetriebnahme
Sie das Hochtonhorn des C12 Lautsprechers drehen. Gehen sie dazu folgen- dermaßen vor. Legen Sie den C12 Lautsprecher als Monitor zu Ihnen geneigt mit dem Gitter nach oben hin. Achten Sie hierbei auf einen sauberen und rutschfesten Untergrund. Um das Gitter des Lautsprechers zu entfernen, benötigen Sie einen 3 mm Inbus- Schlüssel. -
Seite 11: Herstellen Von Kabelverbindungen
Die Anschlussbelegung des C12 Lautsprechers entnehmen Sie Kapitel “Anschlussdia- gramm” auf Seite 5. Durch die drei Anschlussbuchsen am C12 Lautsprecher ist es möglich, mehrere Laut- sprecher an einer Endstufe zu betreiben. Achten Sie darauf, dass durch die Parallel- schaltung die Gesamtimpedanz (Ω) sinkt. -
Seite 12: Transport Und Lagerung
Bedienungsanleitung C12 5. Transport und Lagerung Um den Transport von zwei C12 Monitorlautsprecher auch mit einer Person durchführen zu können, empfiehlt TW AUDiO den Einsatz des CaseC12. HINWEIS Beim Transport und bei der Lagerung ist besonders darauf zu achten, dass die Oberflä- che und die Frontgitter des Lautsprechers nicht beschädigt werden. -
Seite 13: Eg - Konformitätserklärung
Bedienungsanleitung C12 6. EG - Konformitätserklärung Abschrift und Übersetzung der originalen EG-Konformitätserklärung: Hiermit erklären wir, dass die nachstehend bezeichneten Komponenten in ihrer Konzep- tion und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den Sicherheits- und Gesundheitsanforderungen der geltenden EG-Richtlinien entsprechen. Bei einer mit uns nicht abgestimmten Änderung, verliert diese Erklärung ihre Gültigkeit. -
Seite 14: Entsorgung
7. Entsorgung Die Entsorgung von Elektro-Altgeräten über den Hausmüll ist verboten Alle Produkte der TW AUDiO GmbH sind sogenannte B2B Produkte. D.h., sie werden von einem gewerblichen Betrieb an einen gewerblichen Betrieb weiterverkauft. TW AUDiO Produkte, die das nebenstehende Mülltonnensymbol tragen, dürfen aus- schließlich von TW AUDiO entsorgt werden. - Seite 15 TWAUDiO GmbH Osterholzallee 140-2 71636 Ludwigsburg Germany P: + 49 (0) 71 41-48 89 89 0 F: + 49 (0) 71 41-48 89 89 99 E: info@twaudio.de W: www.twaudio.de...
