- Seite 1 Bedienungsanleitung...
-
Seite 2: Einleitung

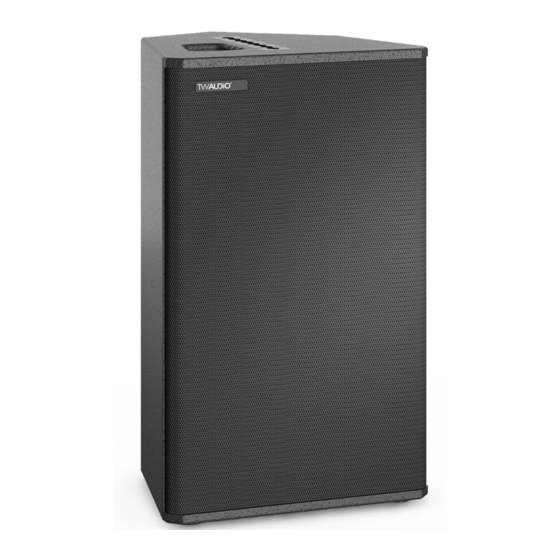

Vielen herzlichen Dank, dass Sie sich für ein hochwertiges Produkt „MADE IN GERMANY“ der Marke TW AUDiO entschieden haben. Der M10 Multifunktionslautsprecher kombiniert die Vorteile des kompakten M8 Lautsprechers mit den Eigenschaften des leistungsstarken M12 Lautsprechers. So ist der M10 Lautsprecher baugleichen 1,4“-Mittelhochtontreiber M12 Lautsprecher M15 Lautsprecher bestückt. -
Seite 3: Allgemeine Informationen
Produkten. TIPP Hinweise auf den Produkten Lesen Sie vor der Inbetriebnahme des Gerätes die Bedienungsanleitung aufmerksam durch Read manual und bewahren Sie diese zusammen mit dem M10 Lautsprecher sicher auf. before use! Allgemeine Informationen Bedienungsanleitung: OM-M10 Version 2.0 d, 01/2022 ©... -
Seite 4: Inhaltsverzeichnis
Bedienungsanleitung M10 Inhalt 1. Sicherheit | Bestimmungsgemäße Verwendung .............. 5 2. Übersicht ........................7 Bauteile ........................7 Varianten ......................... 8 3. Technische Daten ......................9 Datenblatt ........................ 9 Anschlussdiagramm ....................9 4. Inbetriebnahme ......................10 Aufbau ........................10 Drehen des Hochtonhorns ..................11 Betrieb ........................ -
Seite 5: Sicherheit | Bestimmungsgemäße Verwendung
Verwenden Sie für die Aufstellung und Befestigung von TW AUDiO Lautsprechern ausschließ- WARNUNG lich von TW AUDiO spezifiziertes Material. Die Ausführung dieser Arbeiten muss durch qua- lifiziertes Personal erfolgen. Halten Sie hierbei die geltenden Sicherheitsbestimmungen ein. Achten Sie bei der Aufstellung von Lautsprechern darauf, dass diese folgenden Umwelteinflüssen... - Seite 6 Datenträger, EC-Karten und Röhrenmonitore. Ein Abstand von etwa einem Meter ist ausrei- chend, um Beschädigungen vorzubeugen Kontrollieren Sie Lautsprecher und Zubehörteile regelmäßig auf sichtbaren Verschleiß. Dies ist für einen dauerhaft störungsfreien Betrieb unverzichtbar. Tauschen Sie verschlissene Teile umgehend aus. Ersatzteile erhalten Sie bei TW AUDiO. HINWEIS...
-
Seite 7: Übersicht
Bedienungsanleitung M10 2. Übersicht Bauteile Abbildung 2.1 - Übersicht 15 mm Multiplexgehäuse - Oberfläche Warnex Beschichtung Ergonomischer Tragegriff (oben und unten) Flugschiene oben Anschlussfelder mit je einer SpeakON® Buchse oben und unten, sowie zwei Buchsen Rückseitig Drehbares Hochtonhorn mit 1,4“ Kompressionstreiber 10“... -
Seite 8: Varianten
Bedienungsanleitung M10 Varianten Der M10 Lautsprecher ist in einer rechten und linken Version erhältlich. Diese unterscheidet sich durch die Seite der Monitorschräge am Gehäuse. 1,4“ Kompressionstreiber linke Version rechte Version Abbildung 2.2 - linke und rechte Version... -
Seite 9: Technische Daten
Bedienungsanleitung M10 3. Technische Daten Datenblatt Bestückung 1x 10“ LF / 1x 1,4“ HF Frequenzgang 68 - 19000 Hz Belastbarkeit (Programm/Peak) 600 / 1200 W Impedanz 8 Ω Abstrahlwinkel (H x V) 75° x 50° SPL max. / 1m 127 dB Maße (H x B x T) -
Seite 10: Inbetriebnahme
Bedienungsanleitung M10 4. Inbetriebnahme Aufbau Der M10 Lautsprecher ist für den stehenden, vertikalen sowie für den horizontalen Betrieb konstruiert. Hierfür gibt es bei TW AUDiO verschiedenes Zubehör, um den Lautsprecher sicher zu befestigen. Achten Sie darauf, dass alle Systemaufbauten auf festem, ebenem Untergrund stehen und... -
Seite 11: Drehen Des Hochtonhorns
Abstrahlcharakteristik des Hochtonbereiches zu verändern. Hierfür können Sie das Hochtonhorn des M10 Lautsprechers drehen. Gehen sie dazu folgendermaßen vor: 1. Legen Sie den M10 Lautsprecher als Monitor zu Ihnen geneigt mit dem Frontgitter nach oben hin. Achten Sie hierbei auf einen sauberen und rutschfesten Untergrund. -
Seite 12: Betrieb
Bedienungsanleitung M10 Betrieb Den Betrieb des M10 Lautsprechers empfiehlt TW AUDiO an einem DSP Controller. Hierfür werden ausschließlich die von TW AUDiO entwickelten Presets empfohlen. Optimal hierfür sind die TW AUDiO Systemracks. Vergewissern Sie sich, dass das passende Preset geladen wurde, bevor Sie den Lautsprecher mit der Endstufe verbinden. -
Seite 13: Transport Und Lagerung
Bedienungsanleitung M10 5. Transport und Lagerung Um den Transport von zwei M10 Monitorlautsprecher auch mit einer Person durchführen zu können, empfiehlt TW AUDiO den Einsatz des CaseM10. HINWEIS Beim Transport und bei der Lagerung ist besonders darauf zu achten, dass die Oberfläche und das Frontgitter des Lautsprechers nicht beschädigt werden. -
Seite 14: Eg-Konformitätserklärung
Gesundheitsanforderungen der geltenden EG-Richtlinien entsprechen. Bei einer mit uns nicht abgestimmten Änderung, verliert diese Erklärung ihre Gültigkeit. Diese Erklärung betrifft folgende Komponenten • M10 L • M10 R sowie alle darauf basierenden Modellvarianten, sofern sie der originalen werksseitigen Ausführung entsprechen und keinerlei technische Modifikation erfahren haben. -
Seite 15: Entsorgung
Bedienungsanleitung M10 7. Entsorgung Die Entsorgung von Elektro-Altgeräten über den Hausmüll ist verboten. Alle Produkte der TWAMBO GmbH sind sogenannte B2B-Produkte, d.h., sie werden von einem gewerblichen Betrieb an einen gewerblichen Betrieb weiterverkauft. TWAMBO Produkte, die das nebenstehende Mülltonnensymbol tragen, dürfen ausschließlich von TWAMBO entsorgt werden. - Seite 16 Bedienungsanleitung M10 TWAMBO GmbH Karl-Hofer-Str. 42 14163 Berlin Telefon: + 49 (0) 71 41-48 89 89 0 Telefax: + 49 (0) 71 41-48 89 89 99 E-Mail: info@twaudio.de WWW: www.twaudio.de...
