Mechanische Installation
F
E

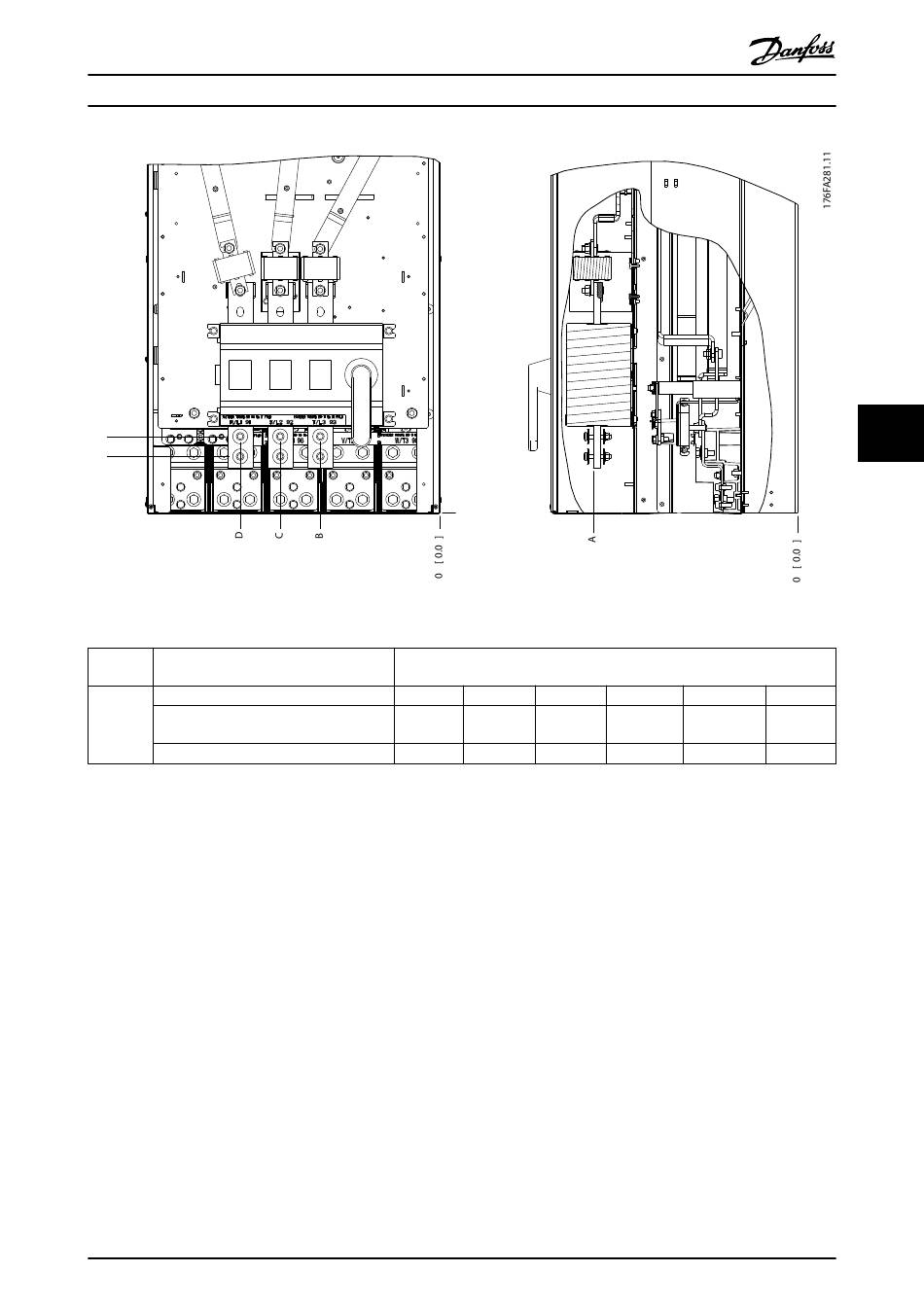

Abbildung 6.66 Netzanschlüsse bei Gehäusen der Schutzart IP00, Anordnung des Trennschalters
Geräte-
Gerätetyp
baugröße
IP00/CHASSIS
250/315 kW (400 V) und
E2
355/450-500/630 kW (690 V)
315/355-400/450 kW (400 V)
Tabelle 6.34 Anordnungen der Trennklemmen – Gerätebaugröße E2
MG34S203
Projektierungshandbuch
0
[ 0.0 ]
A B
381 (15,0) 245 (9,6)
383 (15,1) 244 (9,6)
Danfoss A/S © Ver. 2013-08-19 Alle Rechte vorbehalten.
Abmessungen für Trennklemme, mm
C D
334 (13,1) 423 (16,7)
334 (13,1) 424 (16,7)
6
E F
256 (10,1) N.v.
109 (4,3) 149 (5,8)
