Mechanische Installation
578
(22.8)

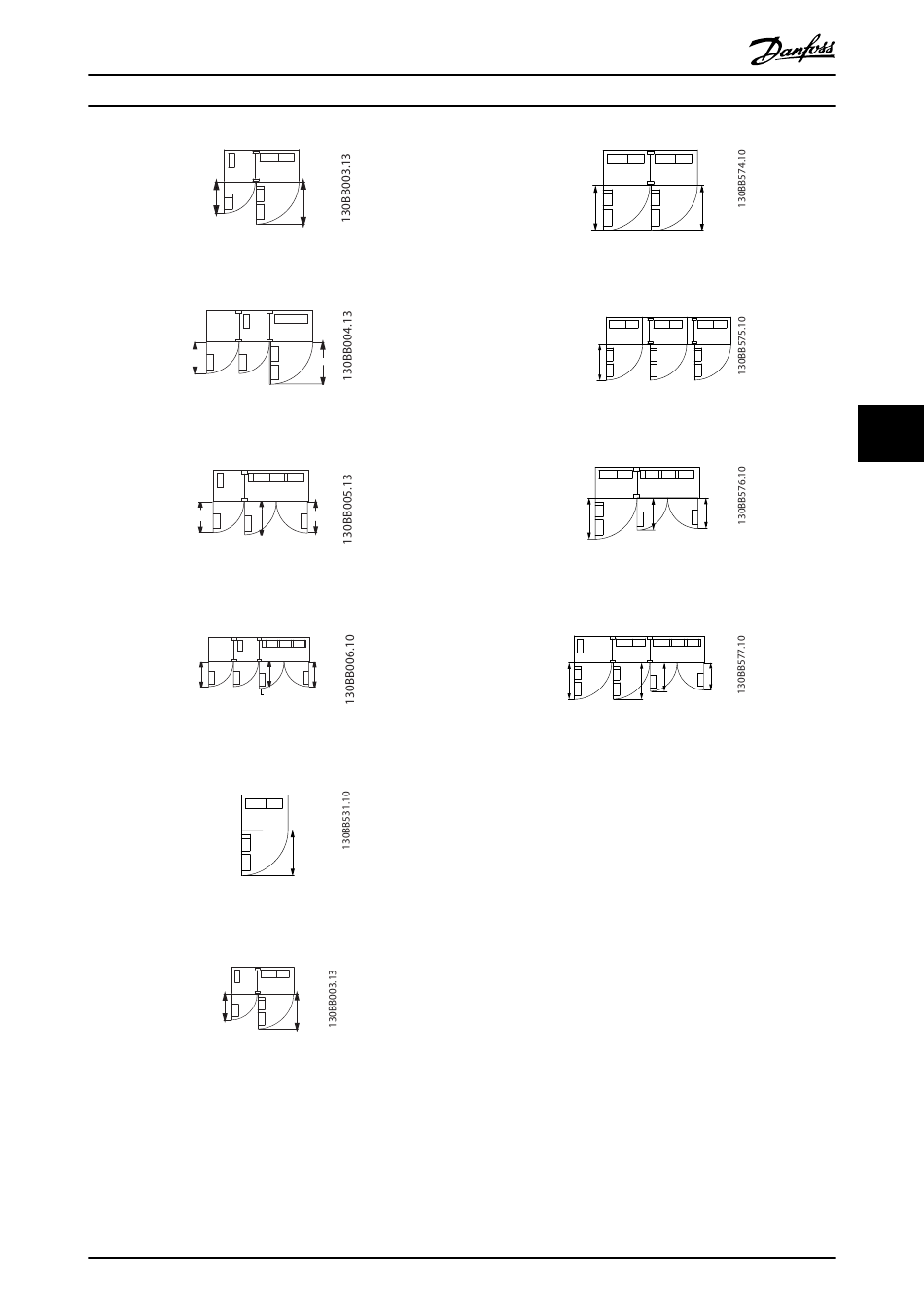

Abbildung 6.36 Platzbedarf vor Gehäusen der Schutzarten
IP21/IP54, Gerätebaugröße F1
2X578
[22.8]
Abbildung 6.37 Platzbedarf vor Gehäusen der Schutzarten
IP21/IP54, Gerätebaugröße F3
578
[22.8]
624
[24.6]
Abbildung 6.38 Platzbedarf vor Gehäusen der Schutzarten
IP21/IP54, Gerätebaugröße F2
2x579
(22.8)
(24.6)
Abbildung 6.39 Platzbedarf vor Gehäusen der Schutzarten
IP21/IP54, Gerätebaugröße F4
Abbildung 6.40 Platzbedarf vor Gehäusen der Schutzarten
IP21/IP54, Baugröße F8
578
(22.8)
Abbildung 6.41 Platzbedarf vor Gehäusen der Schutzarten
IP21/IP54, Baugröße F9
MG34S203
Projektierungshandbuch
776
(30.6)
776
[30.6]
579
[22.8]
578
(22.8)
624
776
(30.6)
776
(30.6)
Danfoss A/S © Ver. 2013-08-19 Alle Rechte vorbehalten.
776
(30.6)
Abbildung 6.42 Platzbedarf vor Gehäusen der Schutzarten
IP21/IP54, Baugröße F10
776
(30.6)
(2x)
Abbildung 6.43 Platzbedarf vor Gehäusen der Schutzarten
IP21/IP54, Baugröße F11
776
(30.6)
624
(24.6)
Abbildung 6.44 Platzbedarf vor Gehäusen der Schutzarten
IP21/IP54, Baugröße F12
776 776
(30.6) (30.6)
Abbildung 6.45 Platzbedarf vor Gehäusen der Schutzarten
IP21/IP54, Baugröße F13
776
(30.6)
579
(22.8)
579
(22.8)
624
(24.6)
