ACHTUNG
Zur Gewährleistung der elektromagnetischen Verträglichkeit (EMV) ein geschirmtes Ethernetkabel ver-
wenden. Kabelschirm beidseitig, an jedem der angeschlossenen Geräte, erden.
Für die Erdung eine kurze Leitung (max. 1 m) mit einem Querschnitt von mindestens 1,5 mm
verwenden.

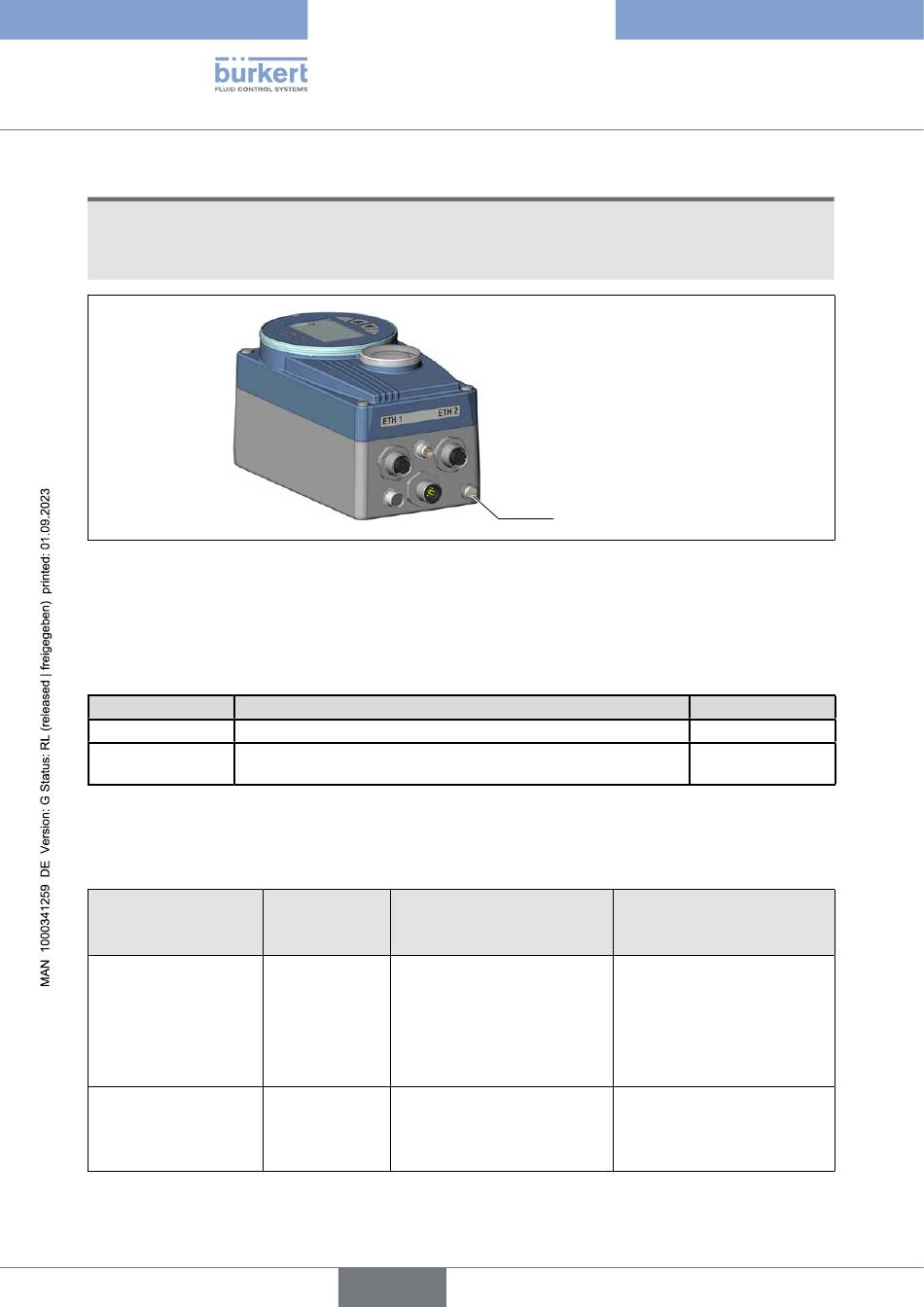

Bild 72: Funktionserde
19.4.7 Schalterposition (nur Typ 8793)
Beim Eingangstyp „Intern versorgt" muss das GND-Signal des Prozessistwerts mit dem GND-Signal der
Betriebsspannung verbunden werden. Über die Schalterposition „links" wird intern eine Brücke zwischen
beiden GND-Signalen hergestellt.
Versorgt
Intern versorgt
Extern versorgt
Tabelle 58: Schalterposition
19.5

Bus-Zustandsanzeige

Die Bus-Zustandsanzeige erfolgt über das Display am Gerät.
Display-Anzeige
(wird ca. alle
3 Sekunden angezeigt)
BUS no
connection
BUS
critical err
Tabelle 59: Bus-Zustandsanzeige; Ethernet
174
Belegung
GND Prozessistwert entspricht GND Betriebsspannung
GND Prozessistwert ist gegenüber dem GND Betriebsspannung
galvanisch getrennt
Gerätezustand Erläuterung
Gerät ist ordnungsgemäß
Online,
an den Bus angeschlossen,
Keine Ver- die Netzwerkzugangspro-
bindung zum zedur wurde fehlerfrei abge-
Master. schlossen, jedoch keine
aufgebaute Verbindung zum
Master.
Anderes Gerät mit derselben
Adresse im Netzwerk.
Kritischer
Busfehler.
BUS offline infolge von
Kommunikationsproblemen.
deutsch
Typ 8792, 8793 REV.2
EtherNet/IP, PROFINET und Modbus TCP
Funktionserde (FE)
Schalterposition
Schalter links
Schalter rechts
Problembeseitigung
• Neuer Verbindungsaufbau
durch Master.
• Adresse des Geräts ändern
und Gerät neu starten.
• Fehleranalyse im Netzwerk
mit einem Bus-Monitor.
