Typ 8792, 8793 REV.2
Zusatzfunktionen
Schematische Darstellung
1.4
1.2
CMD
1
0.8
POS
0.6
0.4
0.2
0
0 1 2 3 4
COMP.TIME

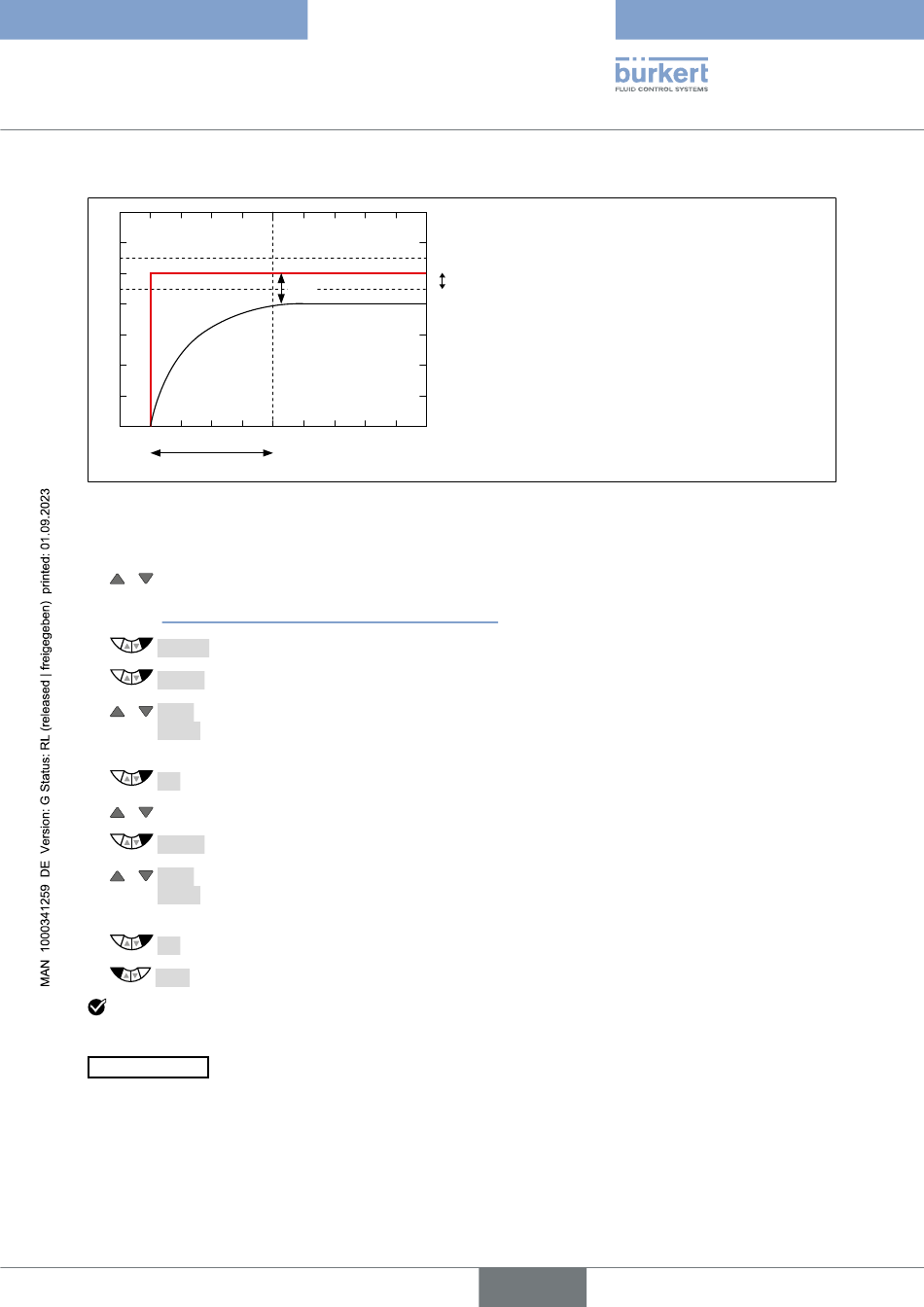

Bild 51: POS.MONITOR; Schematische Darstellung Positionsüberwachung
So geben Sie das Toleranzband und die Ausgleichszeit ein:
→
/ POS.MONITOR wählen.
(Dazu muss die Funktion POS.MONITOR ins Hauptmenü von DIAGNOSE aufgenommen sein. Siehe
Kapitel „16.1.24.3. Aktivierung von Diagnosefunktionen").
→
ENTER wählen. Das Menü wird angezeigt. DEADBAND ist bereits gewählt.
→
INPUT wählen. Der voreingestellte Wert wird angezeigt.
→
/ + Wert erhöhen
<- Wechsel der Dezimalstelle
Toleranzband eingeben.
→
OK wählen. Wert bestätigen.
→
/ COMP.TIME wählen.
→
INPUT wählen. Der voreingestellte Wert wird angezeigt.
→
/ + Wert erhöhen
<- Wechsel der Dezimalstelle
Ausgleichszeit eingeben.
→
OK wählen. Rückkehr ins Menü POS.MONITOR.
→
EXIT wählen. Rückkehr ins Hauptmenü DIAGNOSE.
Sie haben das Toleranzband und die Ausgleichszeit festgelegt.
PV.MONITOR
– Prozessüberwachung (nur bei Typ 8793)
Die Funktion PV.MONITOR überwacht den Prozessistwert.
Das Bedienmenü ist identisch mit der zuvor beschriebenen Positionsüberwachung POS.MONITOR.
Im Gegensatz dazu wird hier nicht die Position des Antriebs, sondern der Prozess überwacht.
DEV
5 6 7 8 9 10
Legende:
DEADBAND = einstellbares
DEADBAND
Toleranzband in %.
COMP.TIME = einstellbare Zeit
in Sekunden, die gewartet wird
bis die Regelabweichung mit
dem Toleranzband verglichen wird.
DEV = Regelabweichung
