16.1.22 SERVICE
Diese Funktion hat für den Bediener des Typs 8792/8793 keine Bedeutung. Sie dient ausschließlich dem
werksinternen Gebrauch.
16.1.23 SIMULATION – Menü zur Simulation von Sollwert, Prozess und
Prozessventil
Mit dieser Funktion können Sollwert, Prozess und Prozessventil unabhängig voneinander simuliert werden.
Achtung! Durch einen Geräteneustart wird die Simulation inaktiv.
Die Einstellungen von SIGNAL.form, x.SIM und p.SIM werden auf die Werkseinstellung
zurückgesetzt.

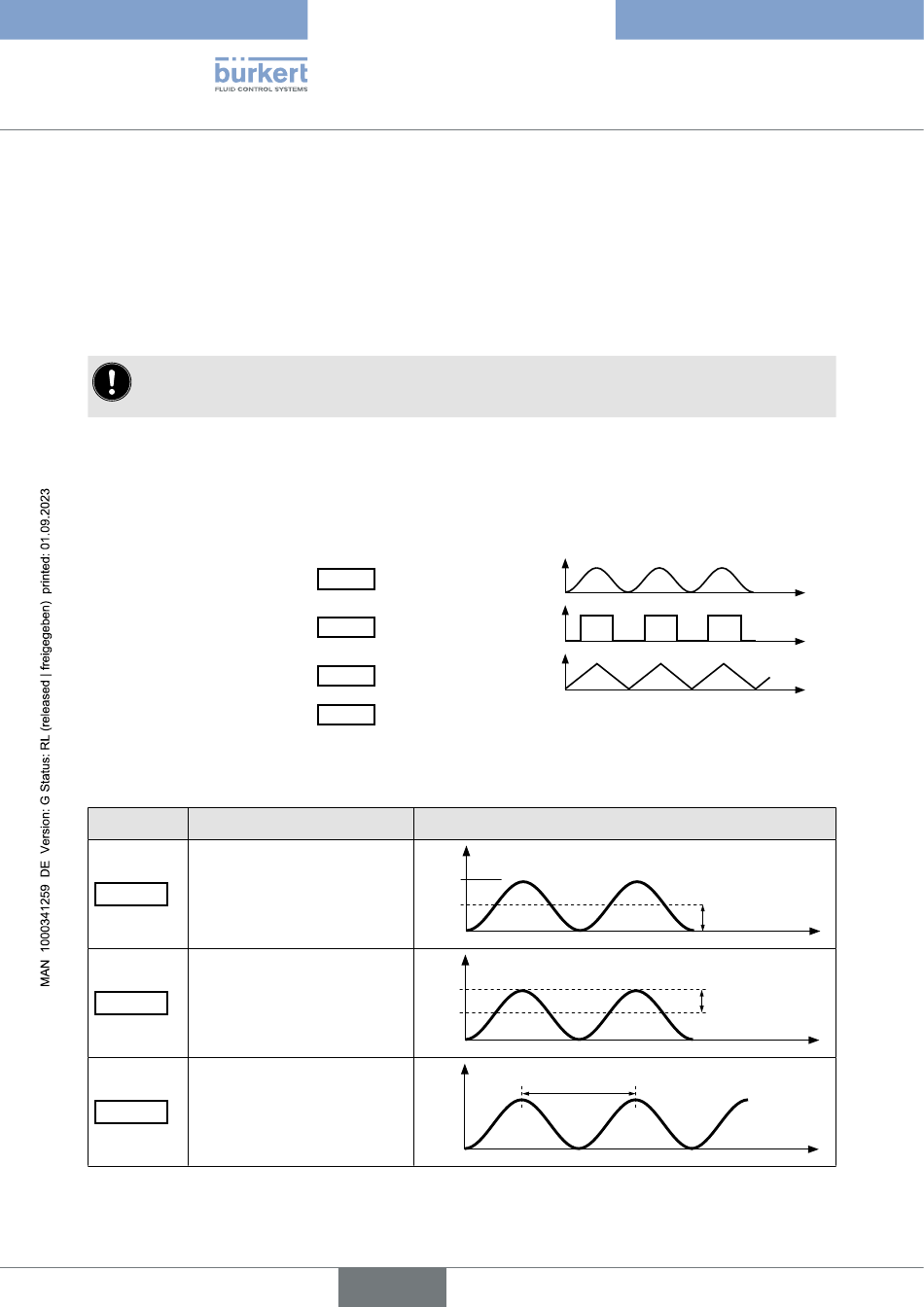

16.1.23.1. SIGNAL.sim – Simulation des Sollwerts
Die Einstellungen zur Simulation des Sollwerts werden im Menü SIGNAL.sim vorgenommen.
Aktivierung der Simulation:
Für die gewählte Signalform können folgende Parameter eingestellt werden.
Menüpunkt Parametereinstellung
Offset (Nullpunktverschiebung in %)
Amplitude (Amplitude in %)
Periode (Periodendauer in s)
Tabelle 37: SIGNAL.sim; Parametereinstellungen für Sollwertsimulation
124
Im Untermenü SIGNAL.form durch Auswahl einer der folgenden
Signalformen
Sinussignal
Sinus
Rechtecksignal
Square
Dreiecksignal
Triangle
Einmaliger Durchlauf einer wechselnden Signalfolge.
Mixed
Anschließend wird die Auswahl auf Extern (Sollwert-Simulation
inaktiv) gesetzt.
Schematische Darstellung mit Sinussignal
70 %
50 %
70 %
50 %
70 %
50 %
deutsch
Typ 8792, 8793 REV.2
Zusatzfunktionen
Offset in %
Amplitude in %
Periode in s
t
t
t
