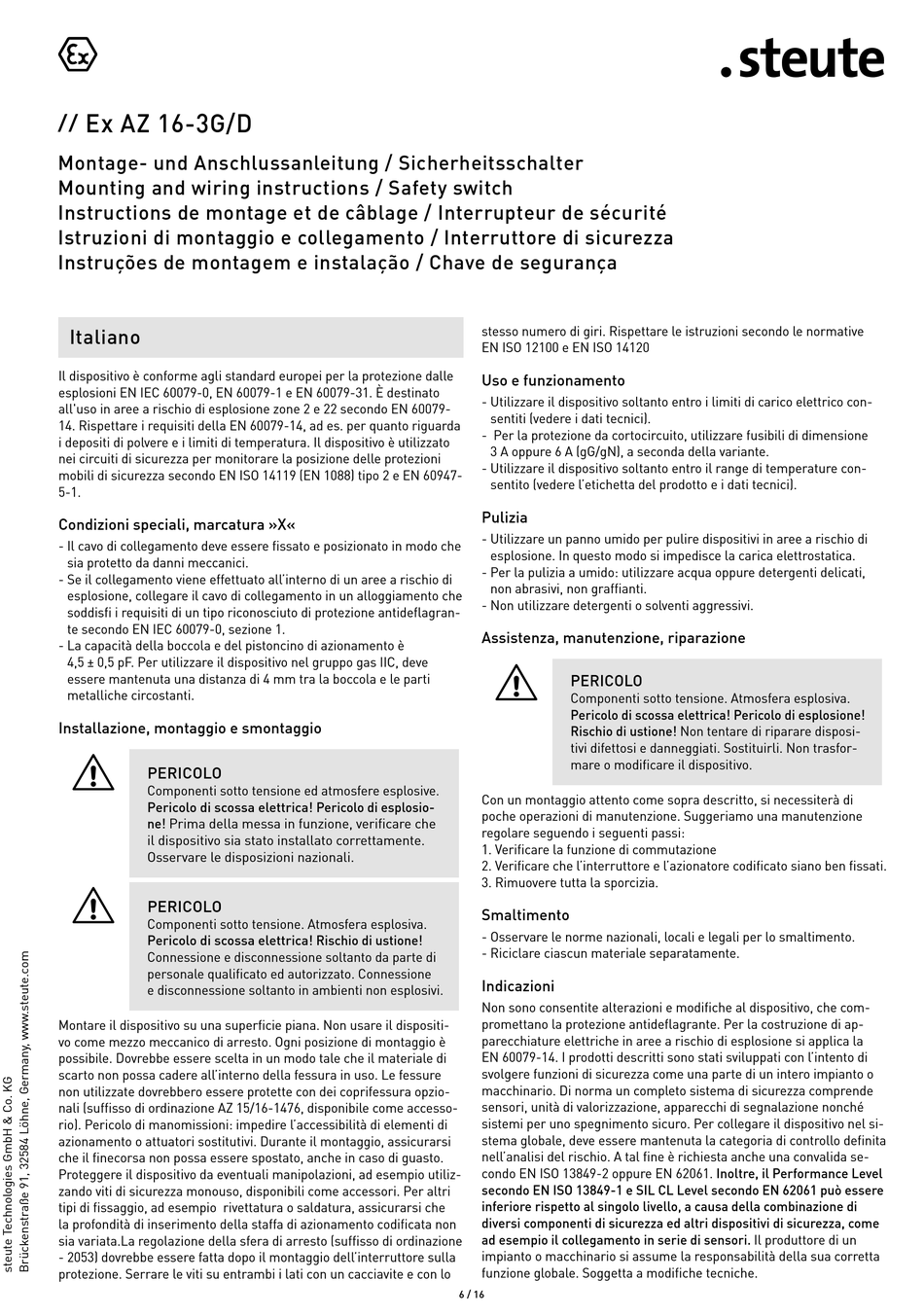

Ex AZ 16-3G/D
//
Montage- und Anschlussanleitung / Sicherheitsschalter
Mounting and wiring instructions / Safety switch
Instructions de montage et de câblage / Interrupteur de sécurité
Istruzioni di montaggio e collegamento / Interruttore di sicurezza
Instruções de montagem e instalação / Chave de segurança
Italiano
Il dispositivo è conforme agli standard europei per la protezione dalle
esplosioni EN IEC 60079-0, EN 60079-1 e EN 60079-31. È destinato
all'uso in aree a rischio di esplosione zone 2 e 22 secondo EN 60079-
14. Rispettare i requisiti della EN 60079-14, ad es. per quanto riguarda
i depositi di polvere e i limiti di temperatura. Il dispositivo è utilizzato
nei circuiti di sicurezza per monitorare la posizione delle protezioni
mobili di sicurezza secondo EN ISO 14119 (EN 1088) tipo 2 e EN 60947-
5-1.
Condizioni speciali, marcatura »X«
- Il cavo di collegamento deve essere fissato e posizionato in modo che
sia protetto da danni meccanici.
- Se il collegamento viene effettuato all'interno di un aree a rischio di
esplosione, collegare il cavo di collegamento in un alloggiamento che
soddisfi i requisiti di un tipo riconosciuto di protezione antideflagran-
te secondo EN IEC 60079-0, sezione 1.
- La capacità della boccola e del pistoncino di azionamento è
4,5 ± 0,5 pF. Per utilizzare il dispositivo nel gruppo gas IIC, deve
essere mantenuta una distanza di 4 mm tra la boccola e le parti
metalliche circostanti.
Installazione, montaggio e smontaggio
=
PERICOLO
Componenti sotto tensione ed atmosfere esplosive.
Pericolo di scossa elettrica! Pericolo di esplosio-
ne! Prima della messa in funzione, verificare che
il dispositivo sia stato installato correttamente.
Osservare le disposizioni nazionali.
=
PERICOLO
Componenti sotto tensione. Atmosfera esplosiva.
Pericolo di scossa elettrica! Rischio di ustione!
Connessione e disconnessione soltanto da parte di
personale qualificato ed autorizzato. Connessione
e disconnessione soltanto in ambienti non esplosivi.
Montare il dispositivo su una superficie piana. Non usare il dispositi-
vo come mezzo meccanico di arresto. Ogni posizione di montaggio è
possibile. Dovrebbe essere scelta in un modo tale che il materiale di
scarto non possa cadere all'interno della fessura in uso. Le fessure
non utilizzate dovrebbero essere protette con dei coprifessura opzio-
nali (suffisso di ordinazione AZ 15/16-1476, disponibile come accesso-
rio). Pericolo di manomissioni: impedire l'accessibilità di elementi di
azionamento o attuatori sostitutivi. Durante il montaggio, assicurarsi
che il finecorsa non possa essere spostato, anche in caso di guasto.
Proteggere il dispositivo da eventuali manipolazioni, ad esempio utiliz-
zando viti di sicurezza monouso, disponibili come accessori. Per altri
tipi di fissaggio, ad esempio rivettatura o saldatura, assicurarsi che
la profondità di inserimento della staffa di azionamento codificata non
sia variata.La regolazione della sfera di arresto (suffisso di ordinazione
- 2053) dovrebbe essere fatta dopo il montaggio dell'interruttore sulla
protezione. Serrare le viti su entrambi i lati con un cacciavite e con lo
stesso numero di giri. Rispettare le istruzioni secondo le normative
EN ISO 12100 e EN ISO 14120
Uso e funzionamento
- Utilizzare il dispositivo soltanto entro i limiti di carico elettrico con-
sentiti (vedere i dati tecnici).
- Per la protezione da cortocircuito, utilizzare fusibili di dimensione
3 A oppure 6 A (gG/gN), a seconda della variante.
- Utilizzare il dispositivo soltanto entro il range di temperature con-
sentito (vedere l'etichetta del prodotto e i dati tecnici).
Pulizia
- Utilizzare un panno umido per pulire dispositivi in aree a rischio di
esplosione. In questo modo si impedisce la carica elettrostatica.
- Per la pulizia a umido: utilizzare acqua oppure detergenti delicati,
non abrasivi, non graffianti.
- Non utilizzare detergenti o solventi aggressivi.
Assistenza, manutenzione, riparazione
=
PERICOLO
Componenti sotto tensione. Atmosfera esplosiva.
Pericolo di scossa elettrica! Pericolo di esplosione!
Rischio di ustione! Non tentare di riparare disposi-
tivi difettosi e danneggiati. Sostituirli. Non trasfor-
mare o modificare il dispositivo.
Con un montaggio attento come sopra descritto, si necessiterà di
poche operazioni di manutenzione. Suggeriamo una manutenzione
regolare seguendo i seguenti passi:
1. Verificare la funzione di commutazione
2. Verificare che l'interruttore e l'azionatore codificato siano ben fissati.
3. Rimuovere tutta la sporcizia.
Smaltimento
- Osservare le norme nazionali, locali e legali per lo smaltimento.
- Riciclare ciascun materiale separatamente.
Indicazioni
Non sono consentite alterazioni e modifiche al dispositivo, che com-
promettano la protezione antideflagrante. Per la costruzione di ap-
parecchiature elettriche in aree a rischio di esplosione si applica la
EN 60079-14. I prodotti descritti sono stati sviluppati con l'intento di
svolgere funzioni di sicurezza come una parte di un intero impianto o
macchinario. Di norma un completo sistema di sicurezza comprende
sensori, unità di valorizzazione, apparecchi di segnalazione nonché
sistemi per uno spegnimento sicuro. Per collegare il dispositivo nel si-
stema globale, deve essere mantenuta la categoria di controllo definita
nell'analisi del rischio. A tal fine è richiesta anche una convalida se-
condo EN ISO 13849-2 oppure EN 62061. Inoltre, il Performance Level
secondo EN ISO 13849-1 e SIL CL Level secondo EN 62061 può essere
inferiore rispetto al singolo livello, a causa della combinazione di
diversi componenti di sicurezza ed altri dispositivi di sicurezza, come
ad esempio il collegamento in serie di sensori. Il produttore di un
impianto o macchinario si assume la responsabilità della sua corretta
funzione globale. Soggetta a modifiche tecniche.
