RF 96 SW868/SW915/SW917/SW922
//
Montage- und Anschlussanleitung / Funkschalter
Mounting and wiring instructions / Wireless switch
Instructions de montage et de câblage / Interrupteur sans fil
Istruzioni di montaggio e collegamento / Interruttore wireless
Instruções de montagem e instalação / Interruptor sem fio
Инструкция по монтажу и подключению / Радио-выключатель
Italiano
Pulizia
- Per la pulizia a umido: utilizzare acqua oppure detergenti delicati,
non abrasivi, non graffianti.
- Non utilizzare detergenti o solventi aggressivi.
Pulire la custodia soltanto esternamente. Pulire la custodia con
detergenti d'uso domestico. Per la pulizia, non utilizzare
aria compressa.
Segnale di stato

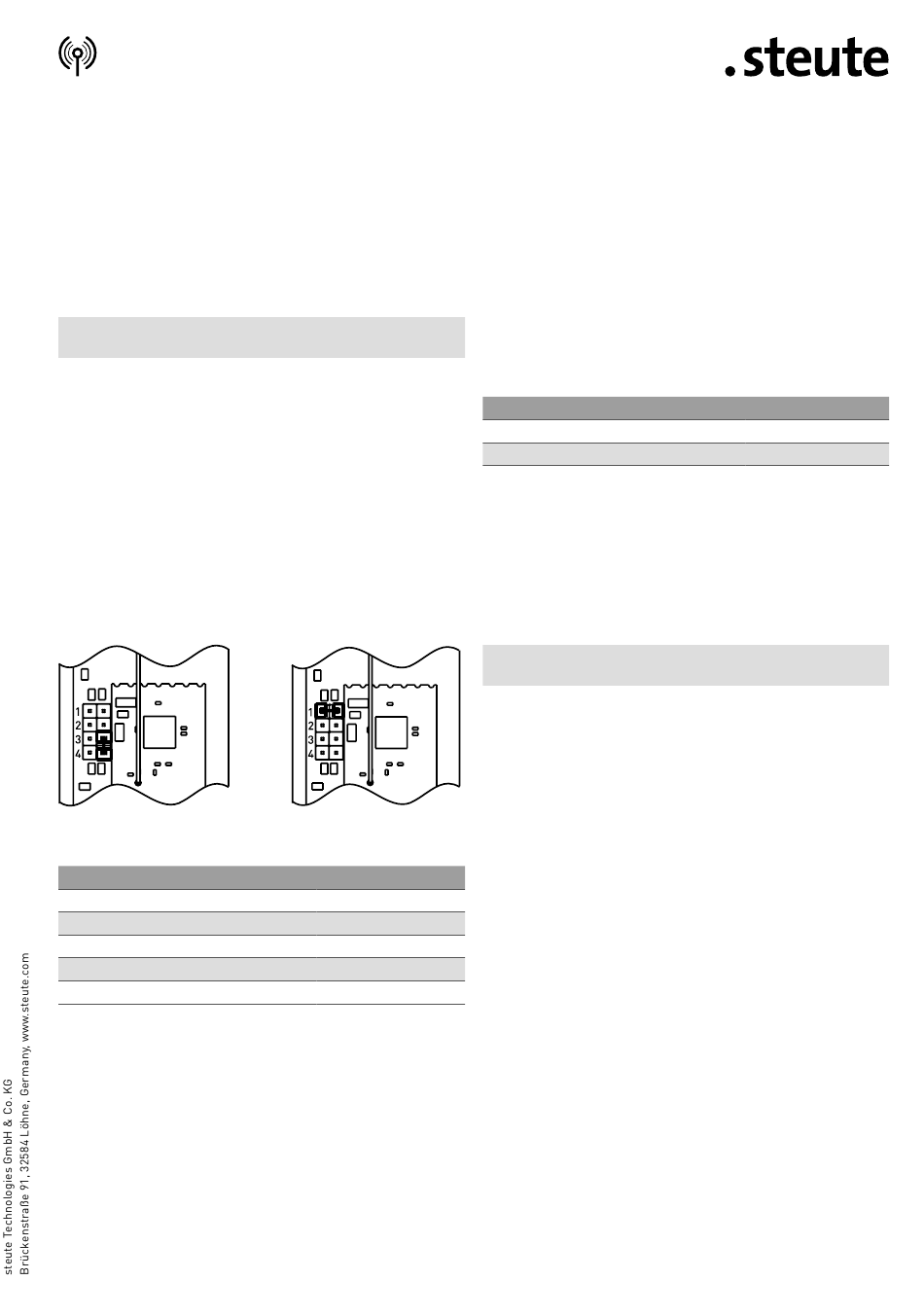

Utilizzando un ponticello, l'utilizzatore può impostare un segnale di
stato a diversi intervalli. A questo scopo, è necessario aprire l'alloggia-
mento utilizzando un cacciavite Torx 8 per le 5 viti del coperchio. Una
volta aperto, sarà visibile un ponticello sul circuito stampato; quindi è
possibile inserire il tempo desiderato. Per l'analisi del segnale di stato,
steute offre speciali ricevitori.
Stato della consegna:
nessun segnale di stato
Jumper (Ponticello)
senza jumper (ponticello) oppure 3 e 4
Posizione 1
Posizione 2
Posizione 3
Posizione 4
Dopo aver completato le impostazioni, richiudere l'alloggiamento e
serrare le viti del coperchio con ca. 0,45 Nm. La sigillatura non deve
essere contaminate da alcun corpo estraneo.
Batteria
E' difficile stimare la capacità residua di una batteria. In caso di dubbi
e con una tensione <3,4 V a 20 °C, si può assumere che la batteria sia
scarica. Per un funzionamento sicuro, la batteria deve quindi essere
sostituita. A tale scopo, svitare le 5 viti sul coperchio della custodia,
utilizzando un cacciavite torx-8. Inserire la batteria secondo la po-
larità indicata dai simboli sul coperchio. Utilizzare esclusivamente
il tipo di batteria previsto, o un tipo di batteria complementare. A
seconda del Paese dove viene fornito il dispositivo, la consegna
include una batteria al litio AA SL-760/3,6 V/2,2 Ah all'interno di un
Esempio posizione 1:
segnale di stato 10 s
Intervallo
nessun segnale di stato
10 s
100 s
1.000 s
10.000 s
7 / 20
adattatore, oppure una batteria al litio SL-2770/3,6 V/8,5 Ah senza
adattatore, oppure una batteria complementare.
Pezzo di ricambio:
Nome
Batteria al litio SL-2770/S 3,6 V/8,5 Ah
Batteria al litio SL-760 (3,6 V/2,2 Ah AA)

Smaltimento

- Osservare le norme nazionali, locali e legali per lo smaltimento.
- Riciclare ciascun materiale separatamente. Smaltire in maniera cor-
retta le eventuali batterie.
ESD
Assicurare un'adeguata protezione ESD in caso di lavori che richieda-
no l'apertura del dispositivo.
Português
Utilização das instruções de montagem e instalação
Público alvo: pessoal autorizado e qualificado.
Todas as ações descritas neste manual somente podem ser realizadas
por pessoal qualificado, os quais tenham sido treinados e autorizados
pela empresa.
1. Ler e compreender estas instruções de montagem e instalação.
2. Seguir as normas e regulamentos válidos para segurança ocupacio-
nal e prevenção de acidentes.
3. Instalar e operar o dispositivo.
Seleção e instalação dos dispositivos e sua intregração no sistema
de controle demanda conhecimento qualificado de todas as leis rele-
vantes, assim como dos requerimentos norminativos do fabricante da
máquina. No caso de dúvidas, prevalecerá a versão em alemão
dessas instruções.
Escopo de entrega
1 dispositivo, 1 instruções de montagem e instalação, caixa
em papelão.

Uso pretendido

O interruptor sem fio de um canal é usado para chaveamento de car-
gas elétricas através da transmissão à rádio. O receptor deve estar em
conformidade com o protocolo sWave ® dos módulos steute.
Montagem e conexão
Fixar o dispositivo em uma superfície plana. A programação do dispo-
sitivo deverá ser realizada de acordo com o que consta nas instruções
de montagem e instalação em funcionamento do receptor. O sinal de
rádio frequência depende das condições do local. Materiais de boa
condutividade podem comprometer significativamente a força do sinal.
Isso também inclui folhas finas como laminações de alumínio em ma-
teriais de isolamento.
Cod. materiale
1202806
1351045
