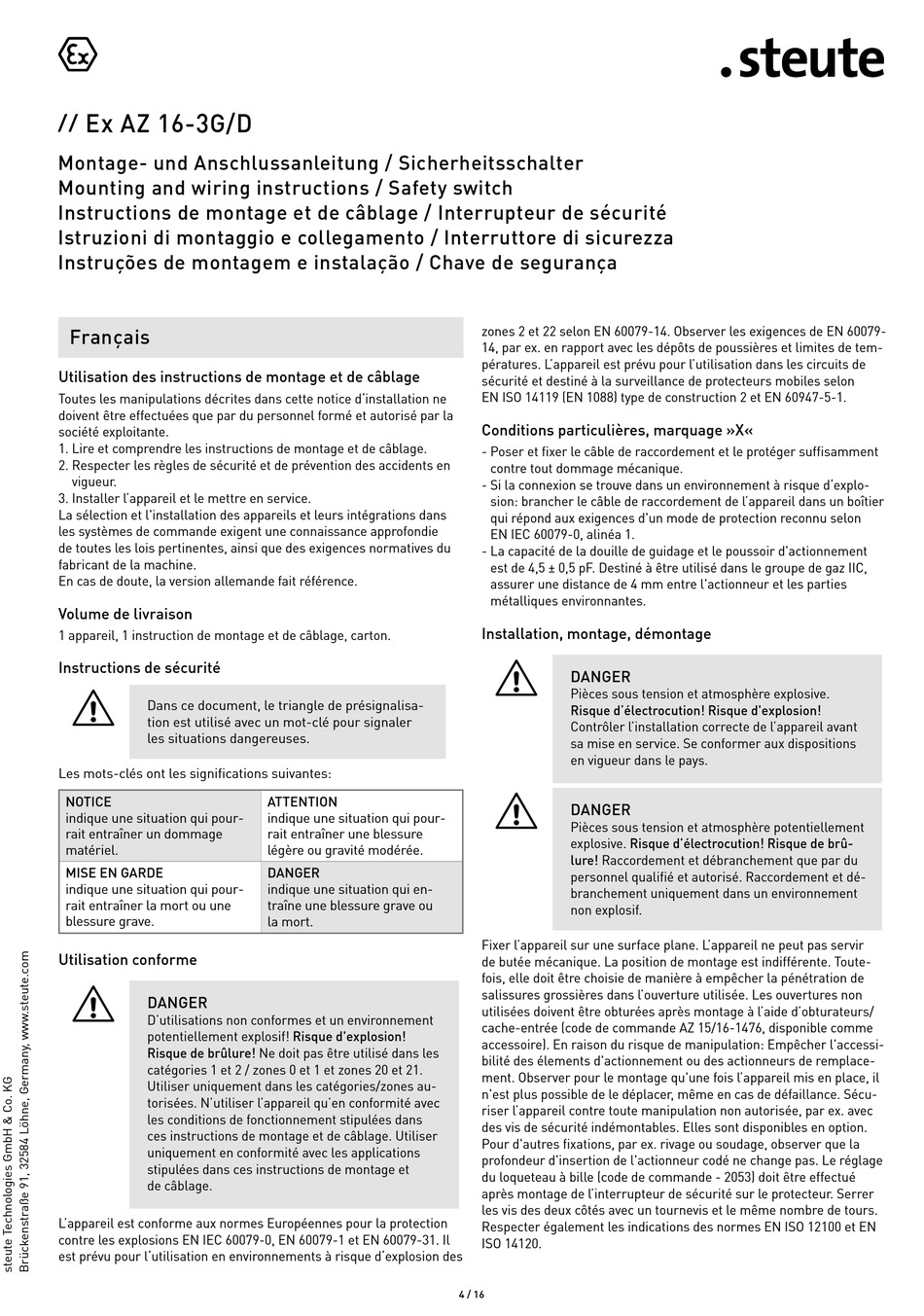

Ex AZ 16-3G/D
//
Montage- und Anschlussanleitung / Sicherheitsschalter
Mounting and wiring instructions / Safety switch
Instructions de montage et de câblage / Interrupteur de sécurité
Istruzioni di montaggio e collegamento / Interruttore di sicurezza
Instruções de montagem e instalação / Chave de segurança
Français
Utilisation des instructions de montage et de câblage
Toutes les manipulations décrites dans cette notice d'installation ne
doivent être effectuées que par du personnel formé et autorisé par la
société exploitante.
1. Lire et comprendre les instructions de montage et de câblage.
2. Respecter les règles de sécurité et de prévention des accidents en
vigueur.
3. Installer l'appareil et le mettre en service.
La sélection et l'installation des appareils et leurs intégrations dans
les systèmes de commande exigent une connaissance approfondie
de toutes les lois pertinentes, ainsi que des exigences normatives du
fabricant de la machine.
En cas de doute, la version allemande fait référence.
Volume de livraison
1 appareil, 1 instruction de montage et de câblage, carton.
Instructions de sécurité
=
Dans ce document, le triangle de présignalisa-
tion est utilisé avec un mot-clé pour signaler
les situations dangereuses.
Les mots-clés ont les significations suivantes:
NOTICE
indique une situation qui pour-
rait entraîner un dommage
matériel.
MISE EN GARDE
indique une situation qui pour-
rait entraîner la mort ou une
blessure grave.
Utilisation conforme
=
DANGER
D'utilisations non conformes et un environnement
potentiellement explosif! Risque d'explosion!
Risque de brûlure! Ne doit pas être utilisé dans les
catégories 1 et 2 / zones 0 et 1 et zones 20 et 21.
Utiliser uniquement dans les catégories/zones au-
torisées. N'utiliser l'appareil qu'en conformité avec
les conditions de fonctionnement stipulées dans
ces instructions de montage et de câblage. Utiliser
uniquement en conformité avec les applications
stipulées dans ces instructions de montage et
de câblage.
L'appareil est conforme aux normes Européennes pour la protection
contre les explosions EN IEC 60079-0, EN 60079-1 et EN 60079-31. Il
est prévu pour l'utilisation en environnements à risque d'explosion des
ATTENTION
indique une situation qui pour-
rait entraîner une blessure
légère ou gravité modérée.
DANGER
indique une situation qui en-
traîne une blessure grave ou
la mort.
zones 2 et 22 selon EN 60079-14. Observer les exigences de EN 60079-
14, par ex. en rapport avec les dépôts de poussières et limites de tem-
pératures. L'appareil est prévu pour l'utilisation dans les circuits de
sécurité et destiné à la surveillance de protecteurs mobiles selon
EN ISO 14119 (EN 1088) type de construction 2 et EN 60947-5-1.
Conditions particulières, marquage »X«
- Poser et fixer le câble de raccordement et le protéger suffisamment
contre tout dommage mécanique.
- Si la connexion se trouve dans un environnement à risque d'explo-
sion: brancher le câble de raccordement de l'appareil dans un boîtier
qui répond aux exigences d'un mode de protection reconnu selon
EN IEC 60079-0, alinéa 1.
- La capacité de la douille de guidage et le poussoir d'actionnement
est de 4,5 ± 0,5 pF. Destiné à être utilisé dans le groupe de gaz IIC,
assurer une distance de 4 mm entre l'actionneur et les parties
métalliques environnantes.
Installation, montage, démontage
=
DANGER
Pièces sous tension et atmosphère explosive.
Risque d'électrocution! Risque d'explosion!
Contrôler l'installation correcte de l'appareil avant
sa mise en service. Se conformer aux dispositions
en vigueur dans le pays.
=
DANGER
Pièces sous tension et atmosphère potentiellement
explosive. Risque d'électrocution! Risque de brû-
lure! Raccordement et débranchement que par du
personnel qualifié et autorisé. Raccordement et dé-
branchement uniquement dans un environnement
non explosif.
Fixer l'appareil sur une surface plane. L'appareil ne peut pas servir
de butée mécanique. La position de montage est indifférente. Toute-
fois, elle doit être choisie de manière à empêcher la pénétration de
salissures grossières dans l'ouverture utilisée. Les ouvertures non
utilisées doivent être obturées après montage à l'aide d'obturateurs/
cache-entrée (code de commande AZ 15/16-1476, disponible comme
accessoire). En raison du risque de manipulation: Empêcher l'accessi-
bilité des élements d'actionnement ou des actionneurs de remplace-
ment. Observer pour le montage qu'une fois l'appareil mis en place, il
n'est plus possible de le déplacer, même en cas de défaillance. Sécu-
riser l'appareil contre toute manipulation non autorisée, par ex. avec
des vis de sécurité indémontables. Elles sont disponibles en option.
Pour d'autres fixations, par ex. rivage ou soudage, observer que la
profondeur d'insertion de l'actionneur codé ne change pas. Le réglage
du loqueteau à bille (code de commande - 2053) doit être effectué
après montage de l'interrupteur de sécurité sur le protecteur. Serrer
les vis des deux côtés avec un tournevis et le même nombre de tours.
Respecter également les indications des normes EN ISO 12100 et EN
ISO 14120.
