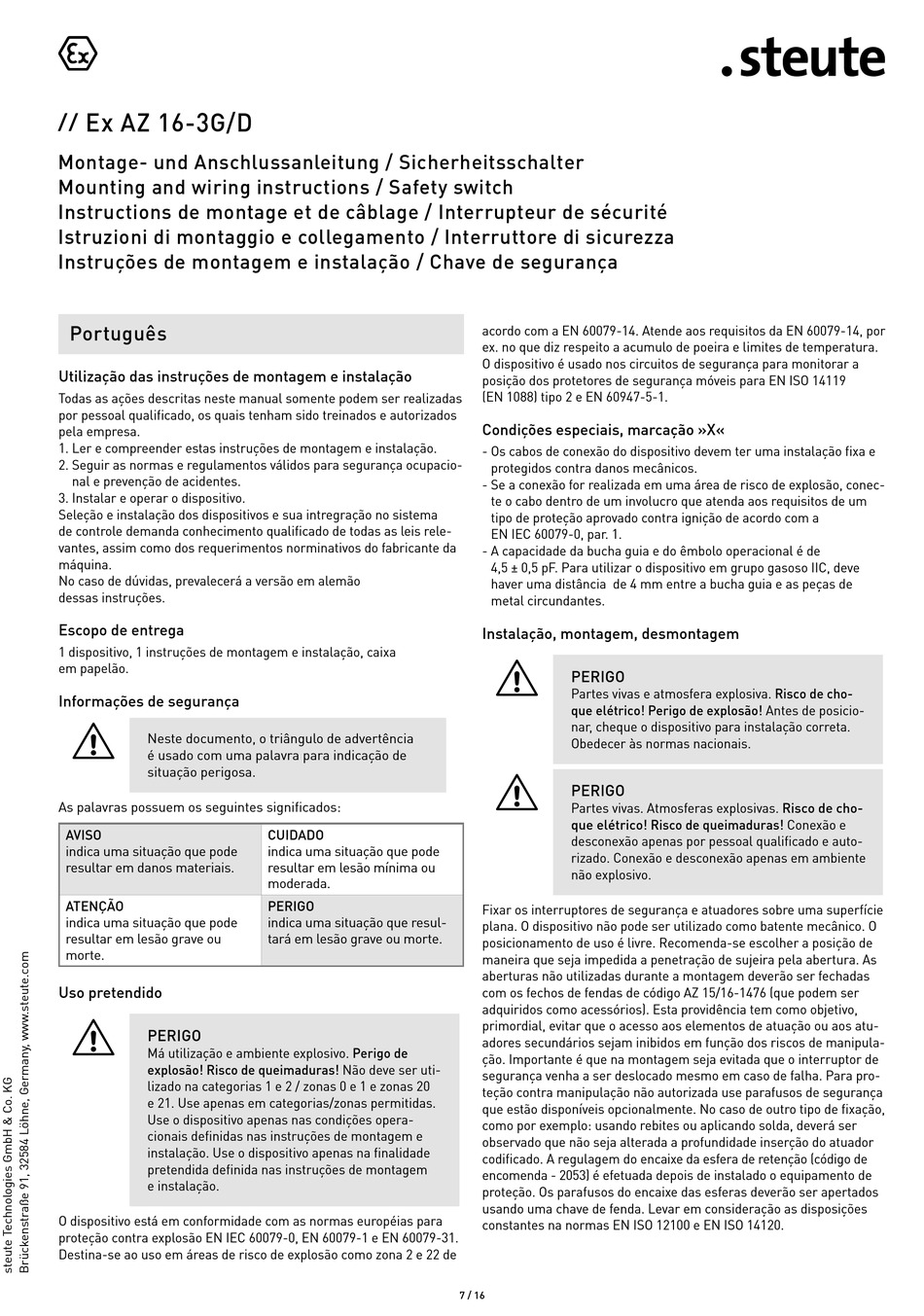

Ex AZ 16-3G/D
//
Montage- und Anschlussanleitung / Sicherheitsschalter
Mounting and wiring instructions / Safety switch
Instructions de montage et de câblage / Interrupteur de sécurité
Istruzioni di montaggio e collegamento / Interruttore di sicurezza
Instruções de montagem e instalação / Chave de segurança
Português
Utilização das instruções de montagem e instalação
Todas as ações descritas neste manual somente podem ser realizadas
por pessoal qualificado, os quais tenham sido treinados e autorizados
pela empresa.
1. Ler e compreender estas instruções de montagem e instalação.
2. Seguir as normas e regulamentos válidos para segurança ocupacio-
nal e prevenção de acidentes.
3. Instalar e operar o dispositivo.
Seleção e instalação dos dispositivos e sua intregração no sistema
de controle demanda conhecimento qualificado de todas as leis rele-
vantes, assim como dos requerimentos norminativos do fabricante da
máquina.
No caso de dúvidas, prevalecerá a versão em alemão
dessas instruções.
Escopo de entrega
1 dispositivo, 1 instruções de montagem e instalação, caixa
em papelão.
Informações de segurança
=
Neste documento, o triângulo de advertência
é usado com uma palavra para indicação de
situação perigosa.
As palavras possuem os seguintes significados:
AVISO
indica uma situação que pode
resultar em danos materiais.
ATENÇÃO
indica uma situação que pode
resultar em lesão grave ou
morte.
Uso pretendido
=
PERIGO
Má utilização e ambiente explosivo. Perigo de
explosão! Risco de queimaduras! Não deve ser uti-
lizado na categorias 1 e 2 / zonas 0 e 1 e zonas 20
e 21. Use apenas em categorias/zonas permitidas.
Use o dispositivo apenas nas condições opera-
cionais definidas nas instruções de montagem e
instalação. Use o dispositivo apenas na finalidade
pretendida definida nas instruções de montagem
e instalação.
O dispositivo está em conformidade com as normas européias para
proteção contra explosão EN IEC 60079-0, EN 60079-1 e EN 60079-31.
Destina-se ao uso em áreas de risco de explosão como zona 2 e 22 de
CUIDADO
indica uma situação que pode
resultar em lesão mínima ou
moderada.
PERIGO
indica uma situação que resul-
tará em lesão grave ou morte.
acordo com a EN 60079-14. Atende aos requisitos da EN 60079-14, por
ex. no que diz respeito a acumulo de poeira e limites de temperatura.
O dispositivo é usado nos circuitos de segurança para monitorar a
posição dos protetores de segurança móveis para EN ISO 14119
(EN 1088) tipo 2 e EN 60947-5-1.
Condições especiais, marcação »X«
- Os cabos de conexão do dispositivo devem ter uma instalação fixa e
protegidos contra danos mecânicos.
- Se a conexão for realizada em uma área de risco de explosão, conec-
te o cabo dentro de um involucro que atenda aos requisitos de um
tipo de proteção aprovado contra ignição de acordo com a
EN IEC 60079-0, par. 1.
- A capacidade da bucha guia e do êmbolo operacional é de
4,5 ± 0,5 pF. Para utilizar o dispositivo em grupo gasoso IIC, deve
haver uma distância de 4 mm entre a bucha guia e as peças de
metal circundantes.
Instalação, montagem, desmontagem
=
PERIGO
Partes vivas e atmosfera explosiva. Risco de cho-
que elétrico! Perigo de explosão! Antes de posicio-
nar, cheque o dispositivo para instalação correta.
Obedecer às normas nacionais.
=
PERIGO
Partes vivas. Atmosferas explosivas. Risco de cho-
que elétrico! Risco de queimaduras! Conexão e
desconexão apenas por pessoal qualificado e auto-
rizado. Conexão e desconexão apenas em ambiente
não explosivo.
Fixar os interruptores de segurança e atuadores sobre uma superfície
plana. O dispositivo não pode ser utilizado como batente mecânico. O
posicionamento de uso é livre. Recomenda-se escolher a posição de
maneira que seja impedida a penetração de sujeira pela abertura. As
aberturas não utilizadas durante a montagem deverão ser fechadas
com os fechos de fendas de código AZ 15/16-1476 (que podem ser
adquiridos como acessórios). Esta providência tem como objetivo,
primordial, evitar que o acesso aos elementos de atuação ou aos atu-
adores secundários sejam inibidos em função dos riscos de manipula-
ção. Importante é que na montagem seja evitada que o interruptor de
segurança venha a ser deslocado mesmo em caso de falha. Para pro-
teção contra manipulação não autorizada use parafusos de segurança
que estão disponíveis opcionalmente. No caso de outro tipo de fixação,
como por exemplo: usando rebites ou aplicando solda, deverá ser
observado que não seja alterada a profundidade inserção do atuador
codificado. A regulagem do encaixe da esfera de retenção (código de
encomenda - 2053) é efetuada depois de instalado o equipamento de
proteção. Os parafusos do encaixe das esferas deverão ser apertados
usando uma chave de fenda. Levar em consideração as disposições
constantes na normas EN ISO 12100 e EN ISO 14120.
7 / 16
