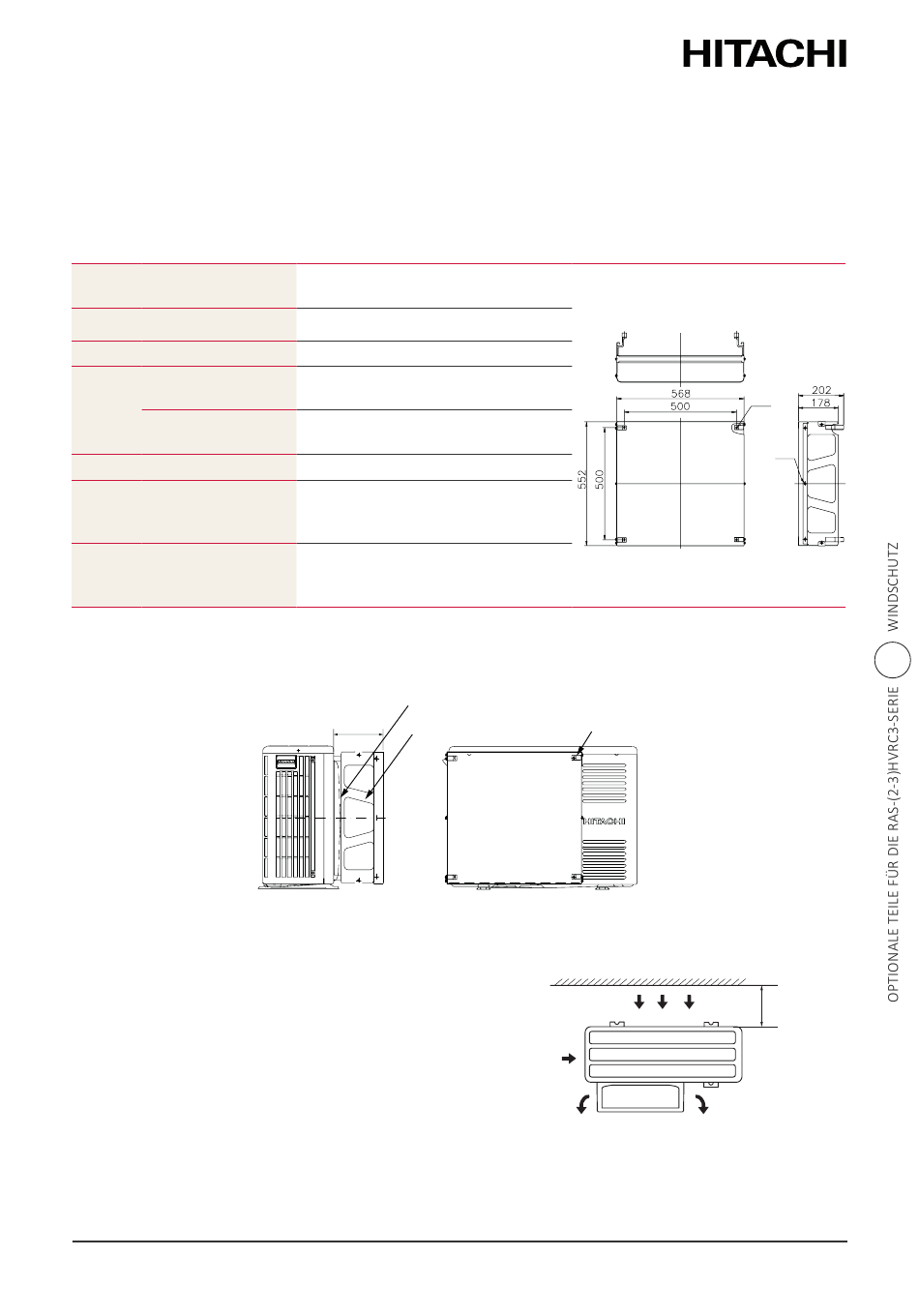

16.3 Windschutz

16.3.1 WSP-SP10A
◆ Spezifikationen
Material
Farbe
Gewicht
Geräte-
Befestigungsschraube
Zubehör
Befestigungsschraube
für den Windschutz
Einbaubeschränkung

◆ Installation von einer Windschutzvorrichtung

◆ Wartungsfreiraum (bei Luftauslass nach oben)
• Im Falle eines rechts- und linksseitigen Luftauslasses
muss genügend Raum zum Auslassen der Abluft
vorhanden sein.
• Ein nach unten gerichteter Auslass der Abluft ist
ebenfalls verfügbar. Installieren Sie die Grundplatte in
diesem Fall unter dem Gerät, damit genügend Raum für
den Luftauslass vorhanden ist.
• Bei der Installation von mehreren Geräten in Reihe,
sollte die Abluft nach oben ausgelassen werden.
PMDE0654 rev.0 - 12/2023
Galvanisiertes Blech +
Einbrennlackierung
UTOPIA Beige (Munsell-Code: 2.5Y8/2)
4,0 kg
4 x [M5 (SUS) x 30]
10 x [M5 (SUS) x 12]
Installationsanleitung
„Schutz", „Luftstromhaube" oder
„Schneeschutzhaube" kann nicht mit
Windschutz installiert werden.
4-6x10 Langloch
5 (beide Seiten) - M5 Schrauben
(Befestigung)
Luftauslassgitter

Windschutz

202
M5 Befestigungsschraube x 4
(Zubehör)
1 1
2 2
16
Min. 150 mm
70
