HINWEIS
• Verwenden Sie kein Isoliermaterial, das NH
Kupferrohr führen kann.
• Dort wo Polyethylenschaum-Isolierung verwendet wird, sollte eine 10 mm dicke Schicht für die
Flüssigkeitsleitung und 15 bis 20 mm für die Gasleitung angebracht werden.
• Die Flüssigkeitsleitung vollständig isolieren, um eine verminderte Leistung zu vermeiden.
Andernfalls kommt es auf der Leitungsoberfläche zu Kondensation.
• Die Dämmung erst anbringen, wenn die Temperatur an der Rohrleitungsoberfläche der
Raumtemperatur entspricht, sonst könnte die Dämmung schmelzen.
• Wenn der Installateur eigene Verteilers geliefert hat, müssen diese entsprechend gedämmt
werden, um Leistungsverluste durch Umgebungsbedingungen und Tau auf der Rohrleitungsober-
fläche aufgrund des niedrigen Drucks zu vermeiden.
5.6 Aufhängung von Kältemittelleitungen
Befestigen Sie die Kältemittelrohrleitungen so,
dass keine schwachen/dünnen Teile des Gebäudes
wie Wände, Decken usw. berührt werden.
(Durch die Vibration der Leitung kann es sonst zu
ungewöhnlichen Geräuschen kommen. Achten Sie
insbesondere bei kurzen Rohrleitungen darauf).
Befestigen Sie die Kältemittelleitungen nicht direkt an
den Metallbefestigungen. (Die Kältemittelleitungen
können sich ausdehnen und zusammenziehen.)

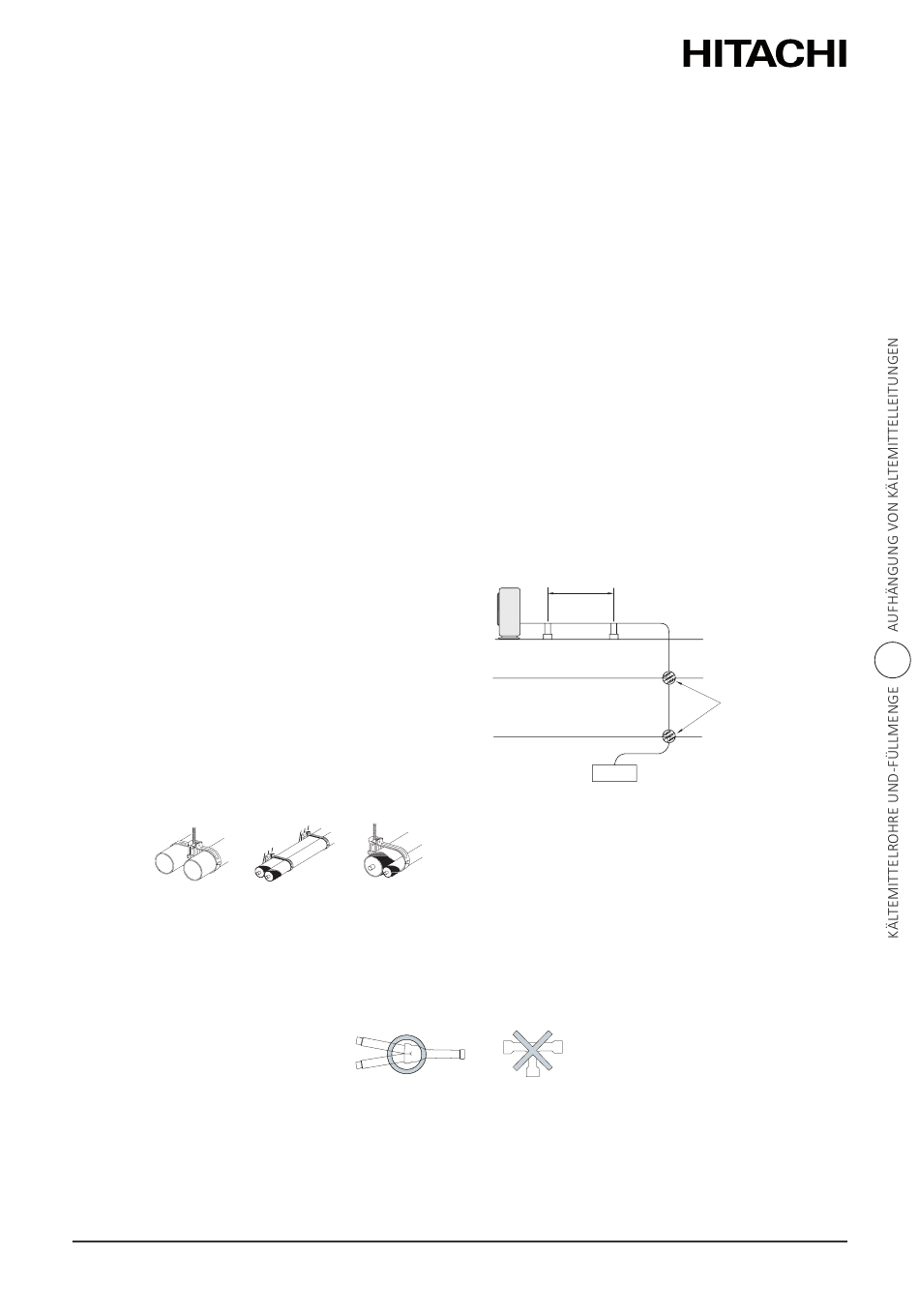

Einige Befestigungsbeispiele werden unten gezeigt.
Zum Stützen schwerer Zur Leitungsführung
Gegenstände

5.7 Installation von Leitungsabzweigung und Kopfabzweigung

Installieren Sie den von Hitachi auf Anfrage gelieferten Verteiler.
Anstelle des Verteilerrohrs kann kein T-Rohr installiert werden.
Befestigen Sie das Verteilerrohr horizontal zum Pfeiler, zur Wand oder zur Decke. Die Rohre
dürfen nicht fest an der Wand verlegt werden, da sie durch thermisch bedingtes Ausdehnen oder
Zusammenziehen bersten können.
PMDE0654 rev.0 - 12/2023
Zur direkten
längs der Wand Montage
enthält, da dies zu Schäden und Undichtigkeit am
3
1 ~ 15 m
Innengerät
5
Stellen, wo die Kälte-
mittelrohrleitungen
durch die verschie-
denen Strukturele-
mente des Gebäudes
verlaufen.
(Bereich feuerfest
machen)
