Gerätebeschreibung
3.3
Anschlusseinheit
Der Sicherheits-Sensor wird über die Anschlusseinheit montiert, angeschlossen und ausgerichtet.
M5 2x
1
Anschlussleitung, Anschluss an die Steuerung
2
M12-Buchse, D-kodiert, Ethernet Kommunikationsanschluss
M5
Anschluss für Funktionserde mit M5 x 10 selbstschneidend/selbstfurchend (Gasdichtigkeit) und Masseband

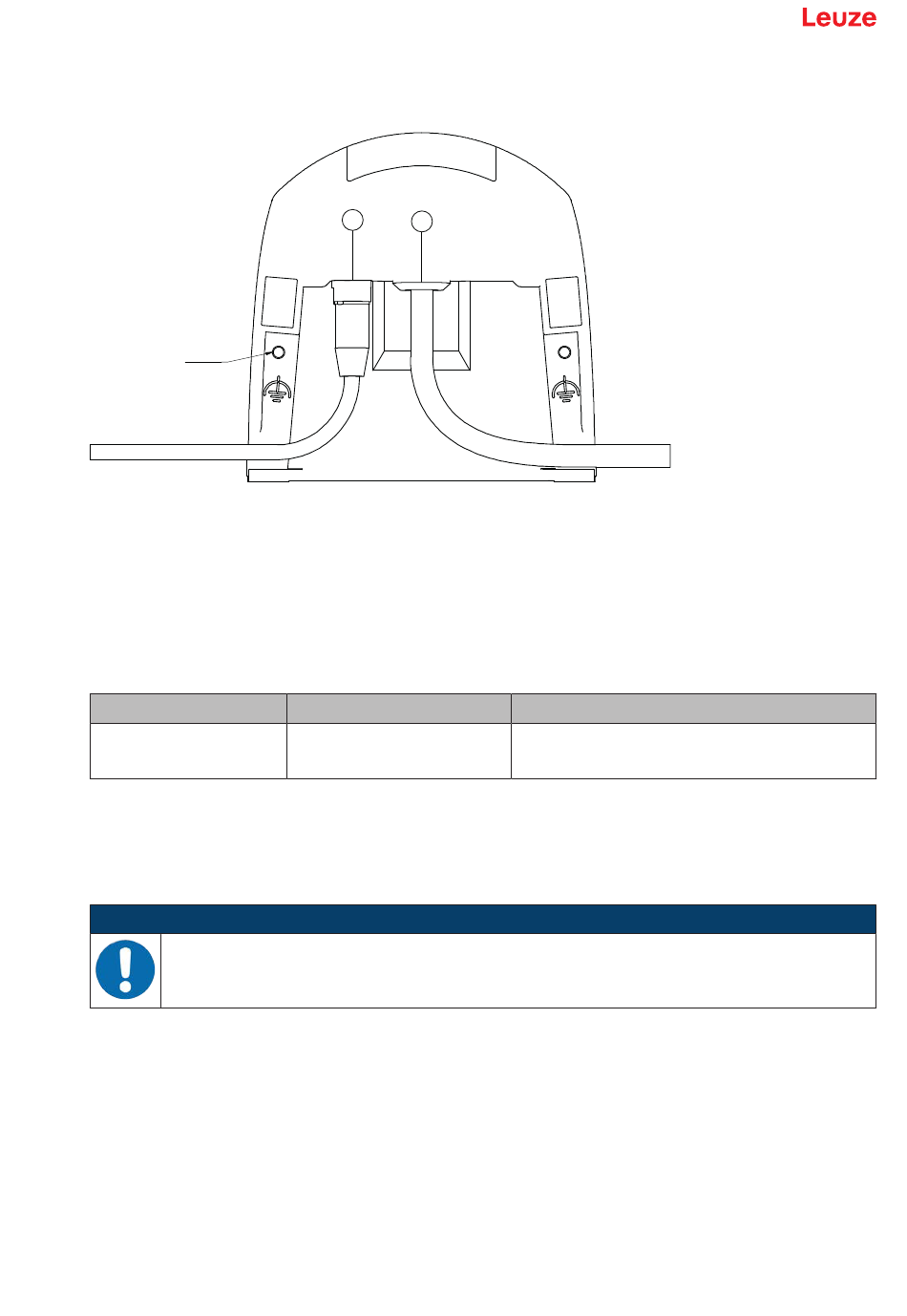

Bild 3.2:
Geräteübersicht Anschlusseinheit
Funktionen der Anschlusseinheit:
• Befestigungspunkt für die Montage, direkt oder über optionales Montagesystem.
Beim Gerätetausch bleibt die Anschlusseinheit montiert und ausgerichtet.
• EMV-Beschaltung für Signal-Ein/Ausgänge und Versorgung über Anschlussleitung
Sicherheits-Sensor
RSL 420
• Steckerdurchführung und EMV für die Ethernet TCP/IP Kommunikations- und Konfigurationsschnittstel-
le zum PC/Notebook
• Speicher für die Konfigurationsdateien und automatische Parameterübertragung beim Gerätetausch
• Schnellverschluss-Verbindung mit der Scannereinheit (siehe Schnelleinstieg) für einfachen Geräte-
tausch
HINWEIS
Um den IP-Schutz und die Dichtigkeit der Geräte sicherzustellen, müssen auf nicht benutzten
Anschlüssen immer die mitgelieferten Schutzkappen aufgesetzt sein.
Leuze electronic GmbH + Co. KG
2
1
Anschlusseinheit
CU416-y
y=5000, 10000, 25000
RSL 420
Anschluss
Anschlussleitung, 16-adrig
5 m, 10 m, 25 m
16
