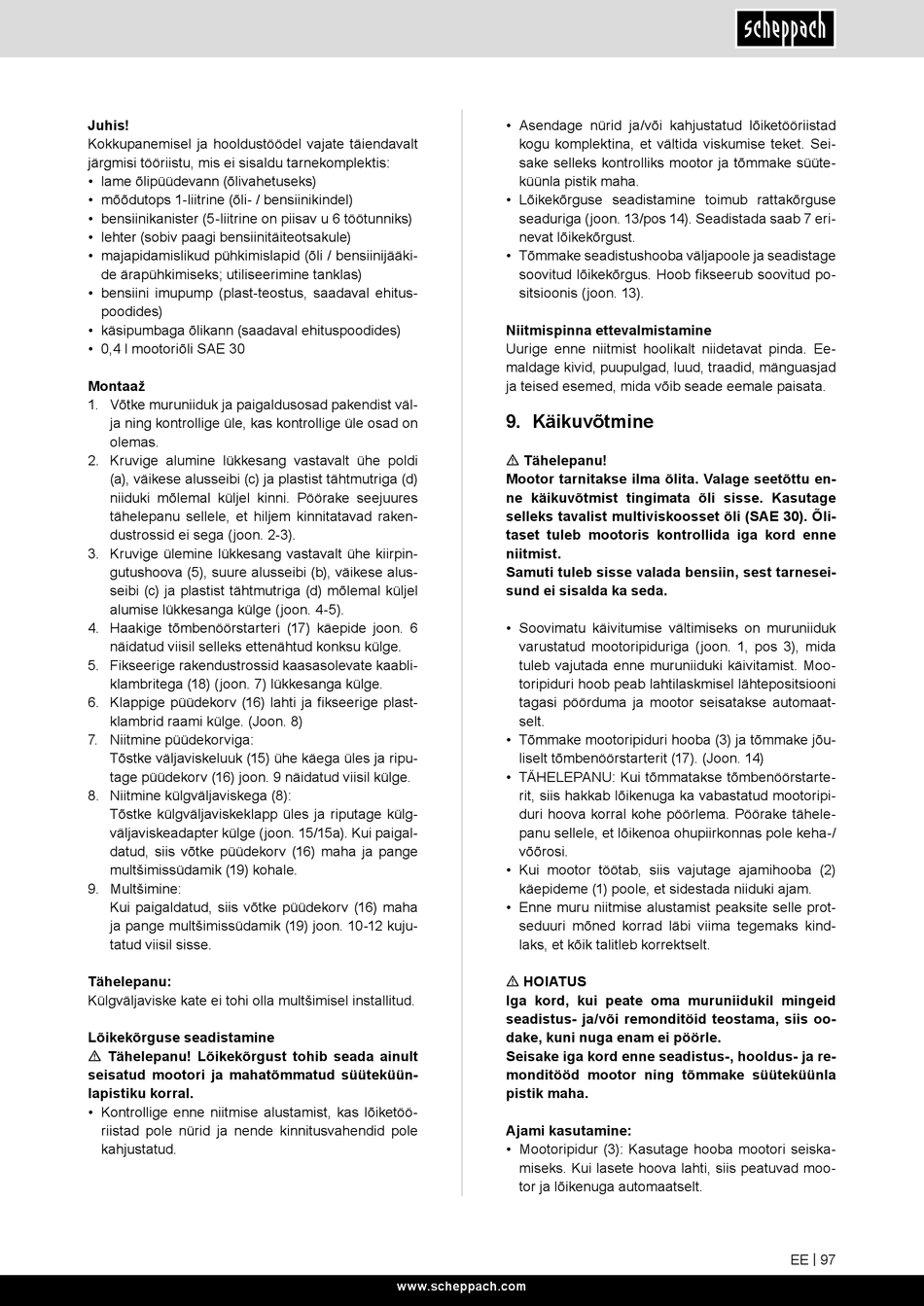

Juhis!
Kokkupanemisel ja hooldustöödel vajate täiendavalt
järgmisi tööriistu, mis ei sisaldu tarnekomplektis:
• lame õlipüüdevann (õlivahetuseks)
• mõõdutops 1-liitrine (õli- / bensiinikindel)
• bensiinikanister (5-liitrine on piisav u 6 töötunniks)
• lehter (sobiv paagi bensiinitäiteotsakule)
• majapidamislikud pühkimislapid (õli / bensiinijääki-
de ärapühkimiseks; utiliseerimine tanklas)
• bensiini imupump (plast-teostus, saadaval ehitus-
poodides)
• käsipumbaga õlikann (saadaval ehituspoodides)
• 0,4 l mootoriõli SAE 30
Montaaž
1. Võtke muruniiduk ja paigaldusosad pakendist väl-
ja ning kontrollige üle, kas kontrollige üle osad on
olemas.
2. Kruvige alumine lükkesang vastavalt ühe poldi
(a), väikese alusseibi (c) ja plastist tähtmutriga (d)
niiduki mõlemal küljel kinni. Pöörake seejuures
tähelepanu sellele, et hiljem kinnitatavad raken-
dustrossid ei sega (joon. 2-3).
3. Kruvige ülemine lükkesang vastavalt ühe kiirpin-
gutushoova (5), suure alusseibi (b), väikese alus-
seibi (c) ja plastist tähtmutriga (d) mõlemal küljel
alumise lükkesanga külge (joon. 4-5).
4. Haakige tõmbenöörstarteri (17) käepide joon. 6
näidatud viisil selleks ettenähtud konksu külge.
5. Fikseerige rakendustrossid kaasasolevate kaabli-
klambritega (18) (joon. 7) lükkesanga külge.
6. Klappige püüdekorv (16) lahti ja fikseerige plast-
klambrid raami külge. (Joon. 8)
7. Niitmine püüdekorviga:
Tõstke väljaviskeluuk (15) ühe käega üles ja ripu-
tage püüdekorv (16) joon. 9 näidatud viisil külge.
8. Niitmine külgväljaviskega (8):
Tõstke külgväljaviskeklapp üles ja riputage külg-
väljaviskeadapter külge (joon. 15/15a). Kui paigal-
datud, siis võtke püüdekorv (16) maha ja pange
multšimissüdamik (19) kohale.
9. Multšimine:
Kui paigaldatud, siis võtke püüdekorv (16) maha
ja pange multšimissüdamik (19) joon. 10-12 kuju-
tatud viisil sisse.
Tähelepanu:
Külgväljaviske kate ei tohi olla multšimisel installitud.
Lõikekõrguse seadistamine
m Tähelepanu! Lõikekõrgust tohib seada ainult
seisatud mootori ja mahatõmmatud süüteküün-
lapistiku korral.
• Kontrollige enne niitmise alustamist, kas lõiketöö-
riistad pole nürid ja nende kinnitusvahendid pole
kahjustatud.
• Asendage nürid ja/või kahjustatud lõiketööriistad
kogu komplektina, et vältida viskumise teket. Sei-
sake selleks kontrolliks mootor ja tõmmake süüte-
küünla pistik maha.
• Lõikekõrguse seadistamine toimub rattakõrguse
seaduriga (joon. 13/pos 14). Seadistada saab 7 eri-
nevat lõikekõrgust.
• Tõmmake seadistushooba väljapoole ja seadistage
soovitud lõikekõrgus. Hoob fikseerub soovitud po-
sitsioonis (joon. 13).
Niitmispinna ettevalmistamine
Uurige enne niitmist hoolikalt niidetavat pinda. Ee-
maldage kivid, puupulgad, luud, traadid, mänguasjad
ja teised esemed, mida võib seade eemale paisata.
9. Käikuvõtmine
m Tähelepanu!
Mootor tarnitakse ilma õlita. Valage seetõttu en-
ne käikuvõtmist tingimata õli sisse. Kasutage
selleks tavalist multiviskoosset õli (SAE 30). Õli-
taset tuleb mootoris kontrollida iga kord enne
niitmist.
Samuti tuleb sisse valada bensiin, sest tarnesei-
sund ei sisalda ka seda.
• Soovimatu käivitumise vältimiseks on muruniiduk
varustatud mootoripiduriga (joon. 1, pos 3), mida
tuleb vajutada enne muruniiduki käivitamist. Moo-
toripiduri hoob peab lahtilaskmisel lähtepositsiooni
tagasi pöörduma ja mootor seisatakse automaat-
selt.
• Tõmmake mootoripiduri hooba (3) ja tõmmake jõu-
liselt tõmbenöörstarterit (17). (Joon. 14)
• TÄHELEPANU: Kui tõmmatakse tõmbenöörstarte-
rit, siis hakkab lõikenuga ka vabastatud mootoripi-
duri hoova korral kohe pöörlema. Pöörake tähele-
panu sellele, et lõikenoa ohupiirkonnas pole keha-/
võõrosi.
• Kui mootor töötab, siis vajutage ajamihooba (2)
käepideme (1) poole, et sidestada niiduki ajam.
• Enne muru niitmise alustamist peaksite selle prot-
seduuri mõned korrad läbi viima tegemaks kind-
laks, et kõik talitleb korrektselt.
m HOIATUS
Iga kord, kui peate oma muruniidukil mingeid
seadistus- ja/või remonditöid teostama, siis oo-
dake, kuni nuga enam ei pöörle.
Seisake iga kord enne seadistus-, hooldus- ja re-
monditööd mootor ning tõmmake süüteküünla
pistik maha.
Ajami kasutamine:
• Mootoripidur (3): Kasutage hooba mootori seiska-
miseks. Kui lasete hoova lahti, siis peatuvad moo-
tor ja lõikenuga automaatselt.
