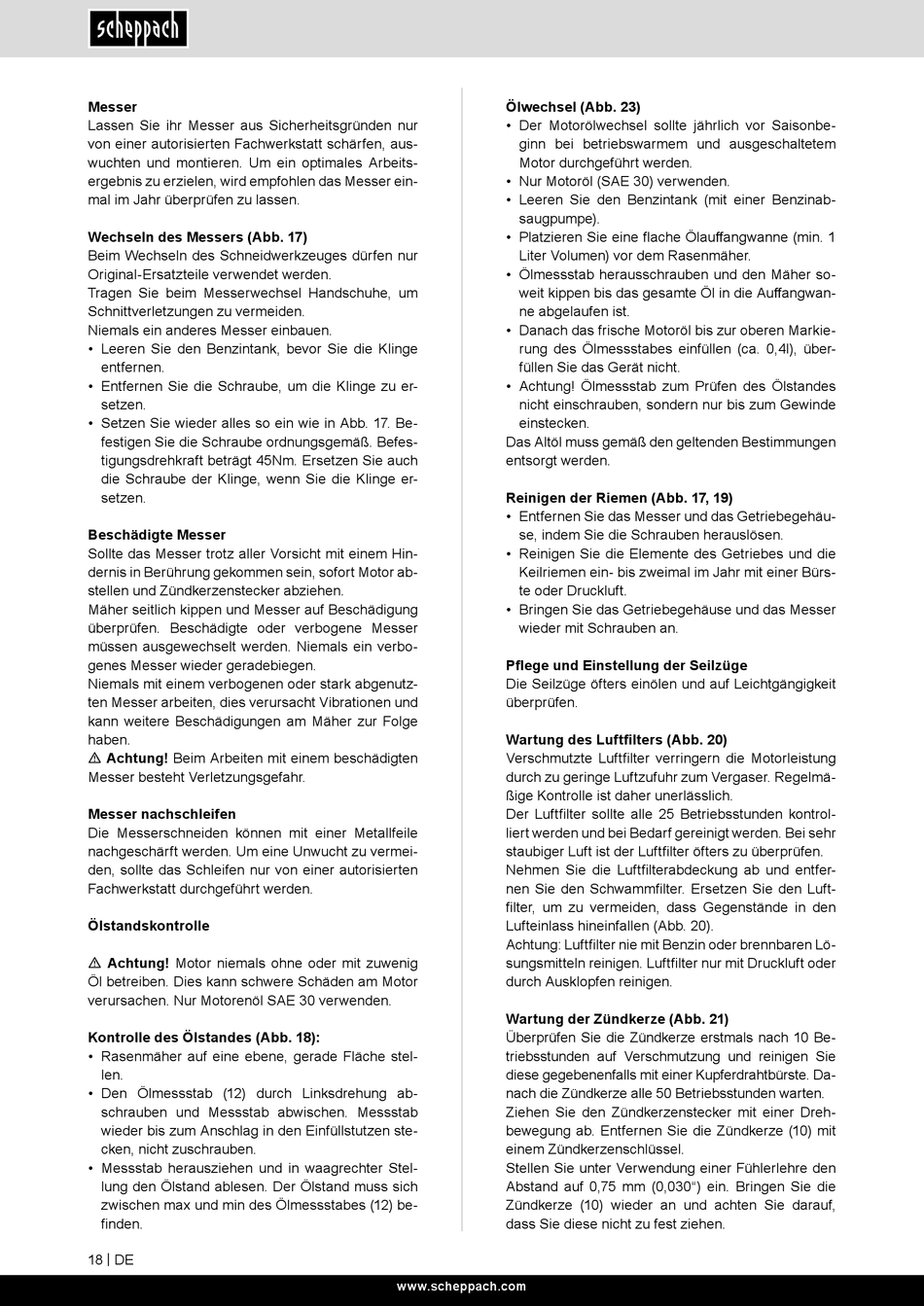

Scheppach MS173-51 Originalbetriebsanleitung Seite 18

Messer
Lassen Sie ihr Messer aus Sicherheitsgründen nur
von einer autorisierten Fachwerkstatt schärfen, aus-
wuchten und montieren. Um ein optimales Arbeits-
ergebnis zu erzielen, wird empfohlen das Messer ein-
mal im Jahr überprüfen zu lassen.
Wechseln des Messers (Abb. 17)
Beim Wechseln des Schneidwerkzeuges dürfen nur
Original-Ersatzteile verwendet werden.
Tragen Sie beim Messerwechsel Handschuhe, um
Schnittverletzungen zu vermeiden.
Niemals ein anderes Messer einbauen.
• Leeren Sie den Benzintank, bevor Sie die Klinge
entfernen.
• Entfernen Sie die Schraube, um die Klinge zu er-
setzen.
• Setzen Sie wieder alles so ein wie in Abb. 17. Be-
festigen Sie die Schraube ordnungsgemäß. Befes-
tigungsdrehkraft beträgt 45Nm. Ersetzen Sie auch
die Schraube der Klinge, wenn Sie die Klinge er-
setzen.
Beschädigte Messer
Sollte das Messer trotz aller Vorsicht mit einem Hin-
dernis in Berührung gekommen sein, sofort Motor ab-
stellen und Zündkerzenstecker abziehen.
Mäher seitlich kippen und Messer auf Beschädigung
überprüfen. Beschädigte oder verbogene Messer
müssen ausgewechselt werden. Niemals ein verbo-
genes Messer wieder geradebiegen.
Niemals mit einem verbogenen oder stark abgenutz-
ten Messer arbeiten, dies verursacht Vibrationen und
kann weitere Beschädigungen am Mäher zur Folge
haben.
m Achtung! Beim Arbeiten mit einem beschädigten
Messer besteht Verletzungsgefahr.
Messer nachschleifen
Die Messerschneiden können mit einer Metallfeile
nachgeschärft werden. Um eine Unwucht zu vermei-
den, sollte das Schleifen nur von einer autorisierten
Fachwerkstatt durchgeführt werden.
Ölstandskontrolle
m Achtung! Motor niemals ohne oder mit zuwenig
Öl betreiben. Dies kann schwere Schäden am Motor
verursachen. Nur Motorenöl SAE 30 verwenden.
Kontrolle des Ölstandes (Abb. 18):
• Rasenmäher auf eine ebene, gerade Fläche stel-
len.
• Den Ölmessstab (12) durch Linksdrehung ab-
schrauben und Messstab abwischen. Messstab
wieder bis zum Anschlag in den Einfüllstutzen ste-
cken, nicht zuschrauben.
• Messstab herausziehen und in waagrechter Stel-
lung den Ölstand ablesen. Der Ölstand muss sich
zwischen max und min des Ölmessstabes (12) be-
finden.
18 | DE
Ölwechsel (Abb. 23)
• Der Motorölwechsel sollte jährlich vor Saisonbe-
ginn bei betriebswarmem und ausgeschaltetem
Motor durchgeführt werden.
• Nur Motoröl (SAE 30) verwenden.
• Leeren Sie den Benzintank (mit einer Benzinab-
saugpumpe).
• Platzieren Sie eine flache Ölauffangwanne (min. 1
Liter Volumen) vor dem Rasenmäher.
• Ölmessstab herausschrauben und den Mäher so-
weit kippen bis das gesamte Öl in die Auffangwan-
ne abgelaufen ist.
• Danach das frische Motoröl bis zur oberen Markie-
rung des Ölmessstabes einfüllen (ca. 0,4l), über-
füllen Sie das Gerät nicht.
• Achtung! Ölmessstab zum Prüfen des Ölstandes
nicht einschrauben, sondern nur bis zum Gewinde
einstecken.
Das Altöl muss gemäß den geltenden Bestimmungen
entsorgt werden.
Reinigen der Riemen (Abb. 17, 19)
• Entfernen Sie das Messer und das Getriebegehäu-
se, indem Sie die Schrauben herauslösen.
• Reinigen Sie die Elemente des Getriebes und die
Keilriemen ein- bis zweimal im Jahr mit einer Bürs-
te oder Druckluft.
• Bringen Sie das Getriebegehäuse und das Messer
wieder mit Schrauben an.
Pflege und Einstellung der Seilzüge
Die Seilzüge öfters einölen und auf Leichtgängigkeit
überprüfen.
Wartung des Luftfilters (Abb. 20)
Verschmutzte Luftfilter verringern die Motorleistung
durch zu geringe Luftzufuhr zum Vergaser. Regelmä-
ßige Kontrolle ist daher unerlässlich.
Der Luftfilter sollte alle 25 Betriebsstunden kontrol-
liert werden und bei Bedarf gereinigt werden. Bei sehr
staubiger Luft ist der Luftfilter öfters zu überprüfen.
Nehmen Sie die Luftfilterabdeckung ab und entfer-
nen Sie den Schwammfilter. Ersetzen Sie den Luft-
filter, um zu vermeiden, dass Gegenstände in den
Lufteinlass hineinfallen (Abb. 20).
Achtung: Luftfilter nie mit Benzin oder brennbaren Lö-
sungsmitteln reinigen. Luftfilter nur mit Druckluft oder
durch Ausklopfen reinigen.
Wartung der Zündkerze (Abb. 21)
Überprüfen Sie die Zündkerze erstmals nach 10 Be-
triebsstunden auf Verschmutzung und reinigen Sie
diese gegebenenfalls mit einer Kupferdrahtbürste. Da-
nach die Zündkerze alle 50 Betriebsstunden warten.
Ziehen Sie den Zündkerzenstecker mit einer Dreh-
bewegung ab. Entfernen Sie die Zündkerze (10) mit
einem Zündkerzenschlüssel.
Stellen Sie unter Verwendung einer Fühlerlehre den
Abstand auf 0,75 mm (0,030") ein. Bringen Sie die
Zündkerze (10) wieder an und achten Sie darauf,
dass Sie diese nicht zu fest ziehen.
