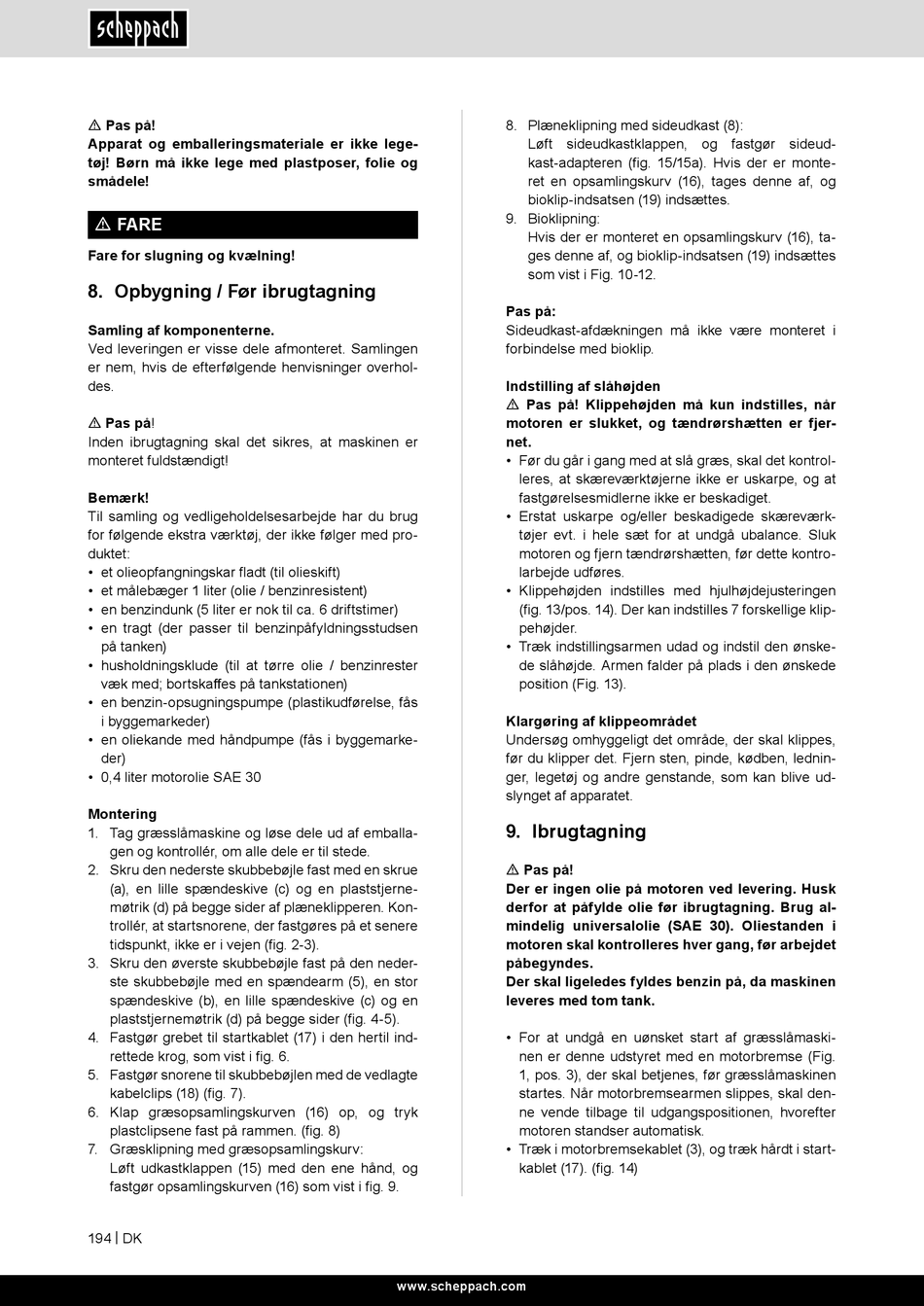

Scheppach MS173-51 Originalbetriebsanleitung Seite 194

m Pas på!
Apparat og emballeringsmateriale er ikke lege-
tøj! Børn må ikke lege med plastposer, folie og
smådele!
m FARE
Fare for slugning og kvælning!
8. Opbygning / Før ibrugtagning
Samling af komponenterne.
Ved leveringen er visse dele afmonteret. Samlingen
er nem, hvis de efterfølgende henvisninger overhol-
des.
m Pas på!
Inden ibrugtagning skal det sikres, at maskinen er
monteret fuldstændigt!
Bemærk!
Til samling og vedligeholdelsesarbejde har du brug
for følgende ekstra værktøj, der ikke følger med pro-
duktet:
• et olieopfangningskar fladt (til olieskift)
• et målebæger 1 liter (olie / benzinresistent)
• en benzindunk (5 liter er nok til ca. 6 driftstimer)
• en tragt (der passer til benzinpåfyldningsstudsen
på tanken)
• husholdningsklude (til at tørre olie / benzinrester
væk med; bortskaffes på tankstationen)
• en benzin-opsugningspumpe (plastikudførelse, fås
i byggemarkeder)
• en oliekande med håndpumpe (fås i byggemarke-
der)
• 0,4 liter motorolie SAE 30
Montering
1. Tag græsslåmaskine og løse dele ud af emballa-
gen og kontrollér, om alle dele er til stede.
2. Skru den nederste skubbebøjle fast med en skrue
(a), en lille spændeskive (c) og en plaststjerne-
møtrik (d) på begge sider af plæneklipperen. Kon-
trollér, at startsnorene, der fastgøres på et senere
tidspunkt, ikke er i vejen (fig. 2-3).
3. Skru den øverste skubbebøjle fast på den neder-
ste skubbebøjle med en spændearm (5), en stor
spændeskive (b), en lille spændeskive (c) og en
plaststjernemøtrik (d) på begge sider (fig. 4-5).
4. Fastgør grebet til startkablet (17) i den hertil ind-
rettede krog, som vist i fig. 6.
5. Fastgør snorene til skubbebøjlen med de vedlagte
kabelclips (18) (fig. 7).
6. Klap græsopsamlingskurven (16) op, og tryk
plastclipsene fast på rammen. (fig. 8)
7. Græsklipning med græsopsamlingskurv:
Løft udkastklappen (15) med den ene hånd, og
fastgør opsamlingskurven (16) som vist i fig. 9.
194 | DK
8. Plæneklipning med sideudkast (8):
Løft sideudkastklappen, og fastgør sideud-
kast-adapteren (fig. 15/15a). Hvis der er monte-
ret en opsamlingskurv (16), tages denne af, og
bioklip-indsatsen (19) indsættes.
9. Bioklipning:
Hvis der er monteret en opsamlingskurv (16), ta-
ges denne af, og bioklip-indsatsen (19) indsættes
som vist i Fig. 10-12.
Pas på:
Sideudkast-afdækningen må ikke være monteret i
forbindelse med bioklip.
Indstilling af slåhøjden
m Pas på! Klippehøjden må kun indstilles, når
motoren er slukket, og tændrørshætten er fjer-
net.
• Før du går i gang med at slå græs, skal det kontrol-
leres, at skæreværktøjerne ikke er uskarpe, og at
fastgørelsesmidlerne ikke er beskadiget.
• Erstat uskarpe og/eller beskadigede skæreværk-
tøjer evt. i hele sæt for at undgå ubalance. Sluk
motoren og fjern tændrørshætten, før dette kontro-
larbejde udføres.
• Klippehøjden indstilles med hjulhøjdejusteringen
(fig. 13/pos. 14). Der kan indstilles 7 forskellige klip-
pehøjder.
• Træk indstillingsarmen udad og indstil den ønske-
de slåhøjde. Armen falder på plads i den ønskede
position (Fig. 13).
Klargøring af klippeområdet
Undersøg omhyggeligt det område, der skal klippes,
før du klipper det. Fjern sten, pinde, kødben, lednin-
ger, legetøj og andre genstande, som kan blive ud-
slynget af apparatet.
9. Ibrugtagning
m Pas på!
Der er ingen olie på motoren ved levering. Husk
derfor at påfylde olie før ibrugtagning. Brug al-
mindelig universalolie (SAE 30). Oliestanden i
motoren skal kontrolleres hver gang, før arbejdet
påbegyndes.
Der skal ligeledes fyldes benzin på, da maskinen
leveres med tom tank.
• For at undgå en uønsket start af græsslåmaski-
nen er denne udstyret med en motorbremse (Fig.
1, pos. 3), der skal betjenes, før græsslåmaskinen
startes. Når motorbremsearmen slippes, skal den-
ne vende tilbage til udgangspositionen, hvorefter
motoren standser automatisk.
• Træk i motorbremsekablet (3), og træk hårdt i start-
kablet (17). (fig. 14)
