Schiebetorantrieb PULL T24, -T24speed

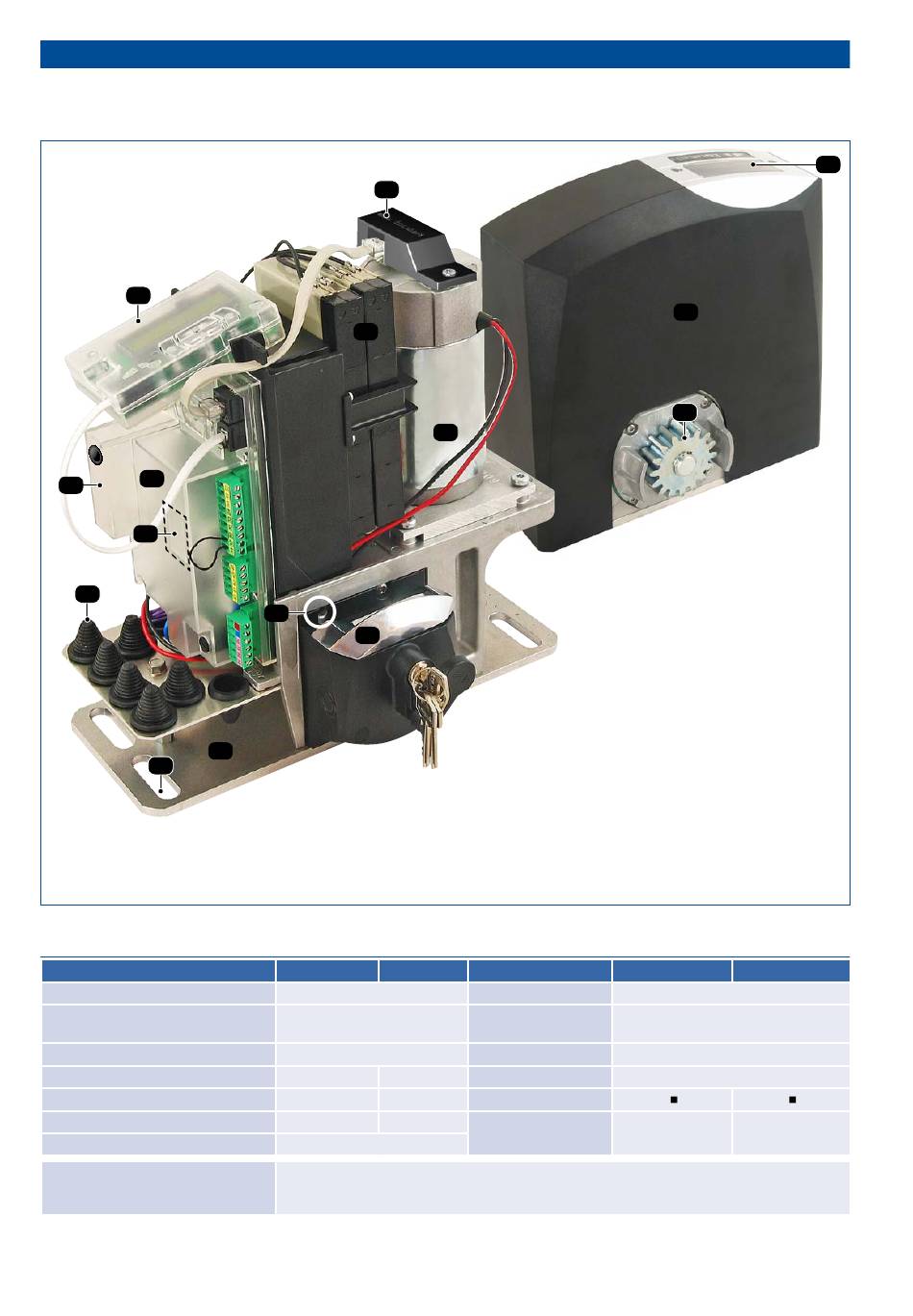

Technischer Aufbau PULL T24, -T24speed
5
6
6a
6b
3
4a
Technische Daten
Schiebetorantrieb PULL-
Steuerung
Anschlussspannung
Motorspannung
max. Stromaufnahme (exkl. Zubehör)
Zahnrad
max. Torgewicht
Laufgeschwindigkeit
Drehmoment
optional erhältliche Komponenten
* Bei tiefen Temperaturen oder schwergängigen Toren kann es systembedingt (24V-Gleichstrommotor) zur Reduzierung der
Laufgeschwindigkeit kommen!
- 2 -
7
8
10
1
4
(1)
versperrbare Notentriegelung (PHZ)
(2)
Zahnrad
(3)
Kabelnippel
(4)
Bodenplatte
(4a)
Langlöcher (4x) für Befestigung am
Fundament
T24
integriert
230Va.c. 50Hz
24V d.c.
1A
Z16M4
600kg
13m/min
20Nm
steckbarer Funkempfänger • Zusatzmodul für Hof/Kontrolllicht • Zusatzmodul zur Auswertung
des Torzustandes • Notbatterie • Funkübertragungssystem TX 310 • induktives Signalübertra-
gungssystem TX 400i
9
T24speed
max. Fahrweg
Einschaltdauer
nach Betriebsart S3
Umgebungstemperatur
Z20M4
Schutzart
400kg
Drehzahlsensor
16m/min
Artikel-Nr.
11
2
(5)
Programmierelement
(Display und Bedienfeld)
(5a)
abnehmbares Sichtfenster auf
Programmierelement
(6)
Steuerungsabdeckung
(6a)
Abdeckung für optionalen
Funkprint
(6b)
Vorprägung für opt. Zusatzmodul
(7)
Sensor
(8)
optionale Notbatterie
(9)
Motor-/Getriebeeinheit
(10)
Gewindebohrung für Befestigung
der Abdeckhaube
(11)
Abdeckhaube
T24
30m
40–80%
-20° bis +40°C
IP44
11110540
tousek / PULL-T24-T24speed_29001703 / 03. 03. 2015
5a
T24speed
11110550
