HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general installation
guide for the EX-1163. Please refer your computer's reference manual whenever in doubt.
1. Connect the USB cable to the USB B-Port at the Hub.
2. Connect the included power supply into the 5Volt connector at the Hub.
3. Now connect the other end from the USB cable (A-Plug) to the A-Port at your PC.
DRIVER INSTALLATION
All OS
After the hardware installation the OS will recognize the device automatically and install the
drivers.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB-Controller" the following new
entrys: <USB Hub>.
If you see this or a similar information the device is installed correctly.
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connec-
tors. Attention! Never use a moist or wet cloth for cleaning!
5
English English English EX- EX EX - - 1163 1163 1163 English English English

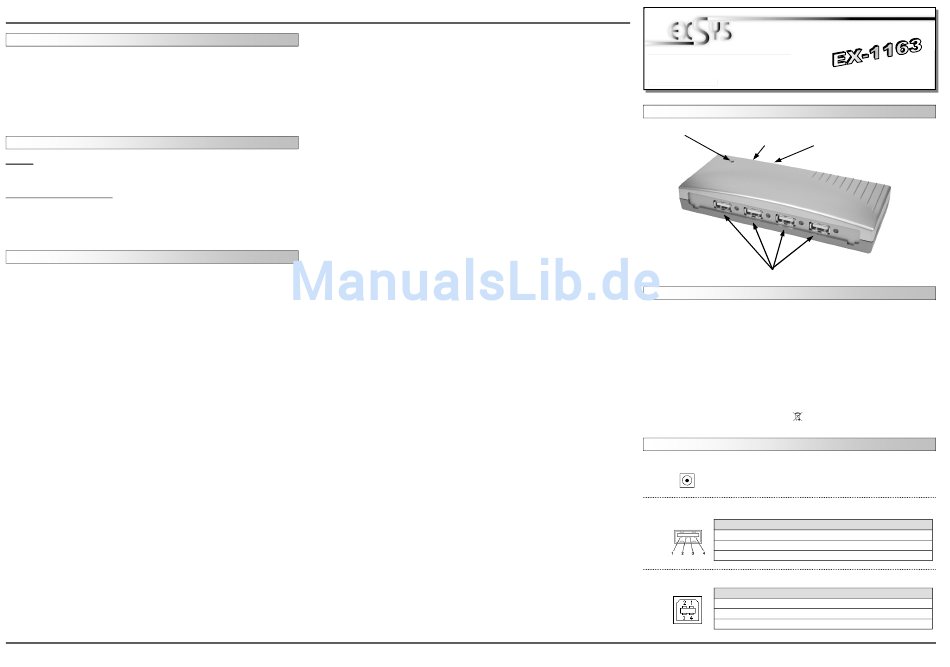

AUFBAU
Betriebs LED
BESCHREIBUNG & TECHNISCHE DATEN

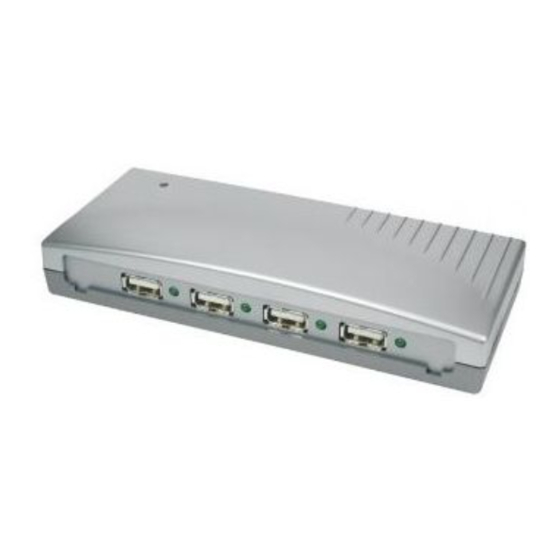

Die EX-1163 ist ein USB 2.0 HUB für bis zu 4 Endgeräte. Er ist mit 4 Ports für Endgeräte und 1
Port für den Anschluss an den PC ausgestattet. Er unterstützt alle USB Anschlüsse von 1.1 bis 2.0.
Durch die Stromversorgung über das Netzteil werden an jedem Port die vollen 500mA zur Verfü-
gung gestellt. Der serielle USB 2.0 Bus unterstützt optimal die Leistung des schnellen NEC Chip-
satz. Die EX-1163 gewährleistet so eine sichere Datenübertragung und exzellente Performance
von bis zu 480Mbit/s. Er unterstützt den Self Powered und Bus Powered Modus. Es ist nicht
möglich die I/O Adressen und Interrupts manuell einzustellen, da die Einstellungen vom System
(BIOS) und beim installieren des Betriebssystems automatisch vorgenommen werden.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
JUMPER EINSTELLUNG & ANSCHLÜSSE
5 Volt Buchse:
USB 1-4:
USB B-Buchse:
6
Bedienungsanleitung Bedienungsanleitung
Vers. 1.1 / 23.04.13
5V Buchse für USB B-Buchse
externes Netzteil PC-Anschluss
USB 1-4: 4 x externe USB 2.0 A-Buchse für Endgeräte
USB 1.1 & 2.0
Alle Betriebssysteme
4x USB A-Buchse, 1x USB B-Buchse, 1x 5V Buchse
EX-1163, Anleitung, USB Kabel, Netzteil
CE CE CE CE / FCC / RoHS / WEEE DE97424562 / WHQL
ACHTUNG!!!
Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil!
USB 2.0 A-Buchse
Pin Signal
1 VCC
2 DATA-
USB 2.0 B-Buchse
Pin Signal
1 VCC
2 DATA-
1
Pin Signal
3 DATA+
4 GND
Pin Signal
3 DATA+
4 GND
