HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general installation
guide for the EX-1166HMV. Please refer your computer's reference manual whenever in doubt.
1. Connect the USB cable to the USB B-Port at the Hub and lock the cable with the screw.
2. Connect the included power supply into the 5Volt connector at the Hub an also lock it.
3. Now connect the other end from the USB cable (A-Plug) to the A-Port at your PC.
DRIVER INSTALLATION
All OS
After the hardware installation the OS will recognize the device automatically and install the
drivers.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB-Controller" the following new
entrys: <USB Hub>.
If you see this or a similar information the device is installed correctly.
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connec-
tors. Attention! Never use a moist or wet cloth for cleaning!
5
English English English EX- EX EX - - 1166HMV 1166HMV 1166HMV English English English

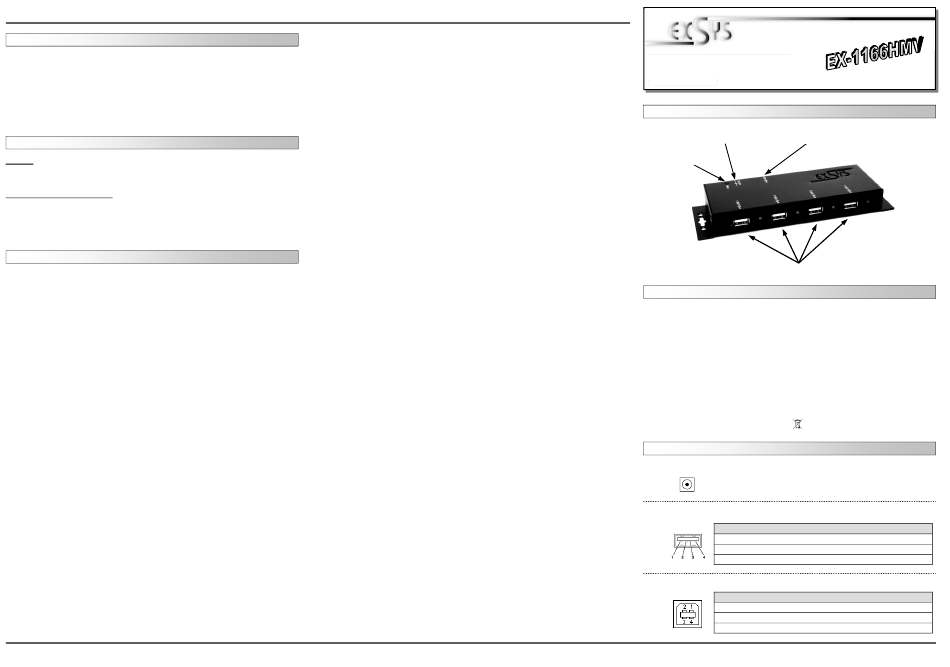

AUFBAU
BESCHREIBUNG & TECHNISCHE DATEN
Die EX-1166HMV ist ein USB 2.0 HUB für bis zu 4 Endgeräte. Er ist mit 4 Ports für Endgeräte und
1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle USB Anschlüsse von 1.1 bis
2.0. Jeder Anschluss an der EX-1166HMV ist zusätzlich verschraubbar. Durch die Stromversor-
gung über das Netzteil werden an jedem Port die vollen 500mA zur Verfügung gestellt. Der serielle
USB 2.0 Bus unterstützt optimal die Leistung des schnellen NEC Chipsatz. Die EX-1166HMV
gewährleistet so eine sichere Datenübertragung und exzellente Performance von bis zu 480Mbit/s.
Er unterstützt den Self Powered und Bus Powered Modus. Es ist nicht möglich die I/O Adressen
und Interrupts manuell einzustellen, da die Einstellungen vom System (BIOS) und beim installieren
des Betriebssystems automatisch vorgenommen werden.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
JUMPER EINSTELLUNG & ANSCHLÜSSE
5 Volt Buchse:
USB 1-4:
USB B-Buchse:
6
Bedienungsanleitung Bedienungsanleitung
Vers. 1.2 / 24.04.13
5V Buchse für externes Netzteil USB B-Buchse PC-Anschluss
(verschraubbar) (verschraubbar)
Betriebs LED
USB 1-4: 4 x externe USB 2.0 A-Buchse für Endgeräte (verschraubbar)
USB 1.1 & 2.0
Alle Betriebssysteme
4x USB A-Buchse, 1x USB B-Buchse, 1x 5V Buchse
EX-1166HMV, Anleitung, USB Kabel, Netzteil
CE CE CE CE / FCC / RoHS / WEEE DE97424562 / WHQL
ACHTUNG!!!
Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil!
Das Netzteil kann mit der EX-1166HMV fest verschraubt werden.
USB 2.0 A-Buchse
Pin Signal
1 VCC
2 DATA-
USB 2.0 B-Buchse
Pin Signal
1 VCC
2 DATA-
1
Pin Signal
3 DATA+
4 GND
Pin Signal
3 DATA+
4 GND
