Bedienung
6.3.3

Kurvenansicht

Die Kurvenansicht zeigt Ihnen bis zu 4 Kanäle in Form von Kurven auf einem
Graphen an. Die Kurvenansicht zeigt Ihnen die aktuellen Messwerte an.
Bei mehr als 4 aktiven Kanälen können Sie horizontal durch die Liste scrollen.
1 Tippen Sie auf einen Kanal aus der Liste, um den Kanal auszuwählen.
Ä Die Linie des entsprechenden Kanals wird fett angezeigt.
INFORMATION
Speichern Sie die Messung ab, um die Messwerte zu analysieren.
Siehe Kapitel & „Messungen analysieren" auf Seite 61.
1
4

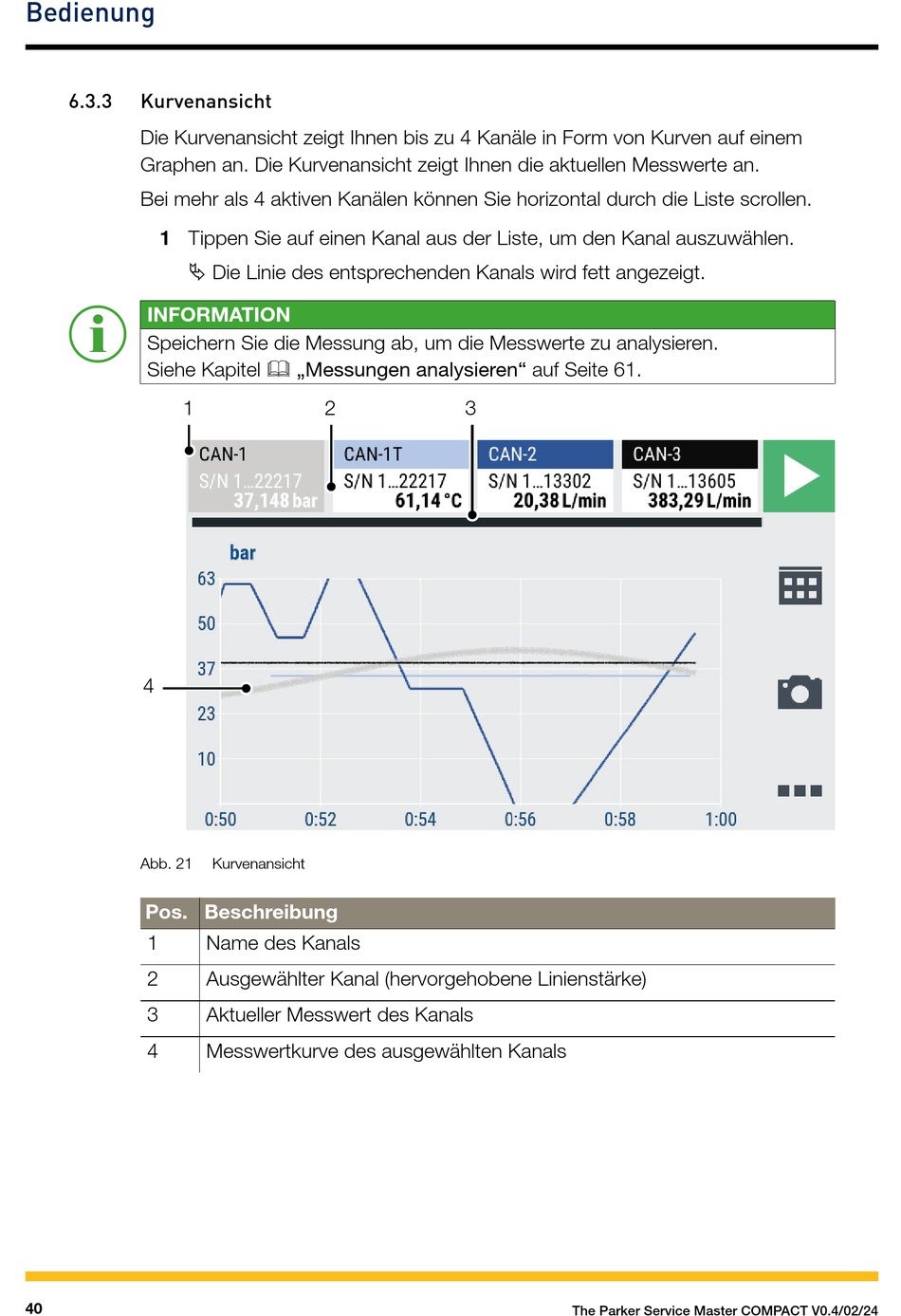

Abb. 21
Pos. Beschreibung
1
2
3
4
40
2
Kurvenansicht
Name des Kanals
Ausgewählter Kanal (hervorgehobene Linienstärke)
Aktueller Messwert des Kanals
Messwertkurve des ausgewählten Kanals
3
