Inbetriebnahme
5.5
Gerät an VESA-Halterung montieren
Sie können das Gerät über die VESA-Halterung (75 mm × 75 mm) auf der
Rückseite montieren.

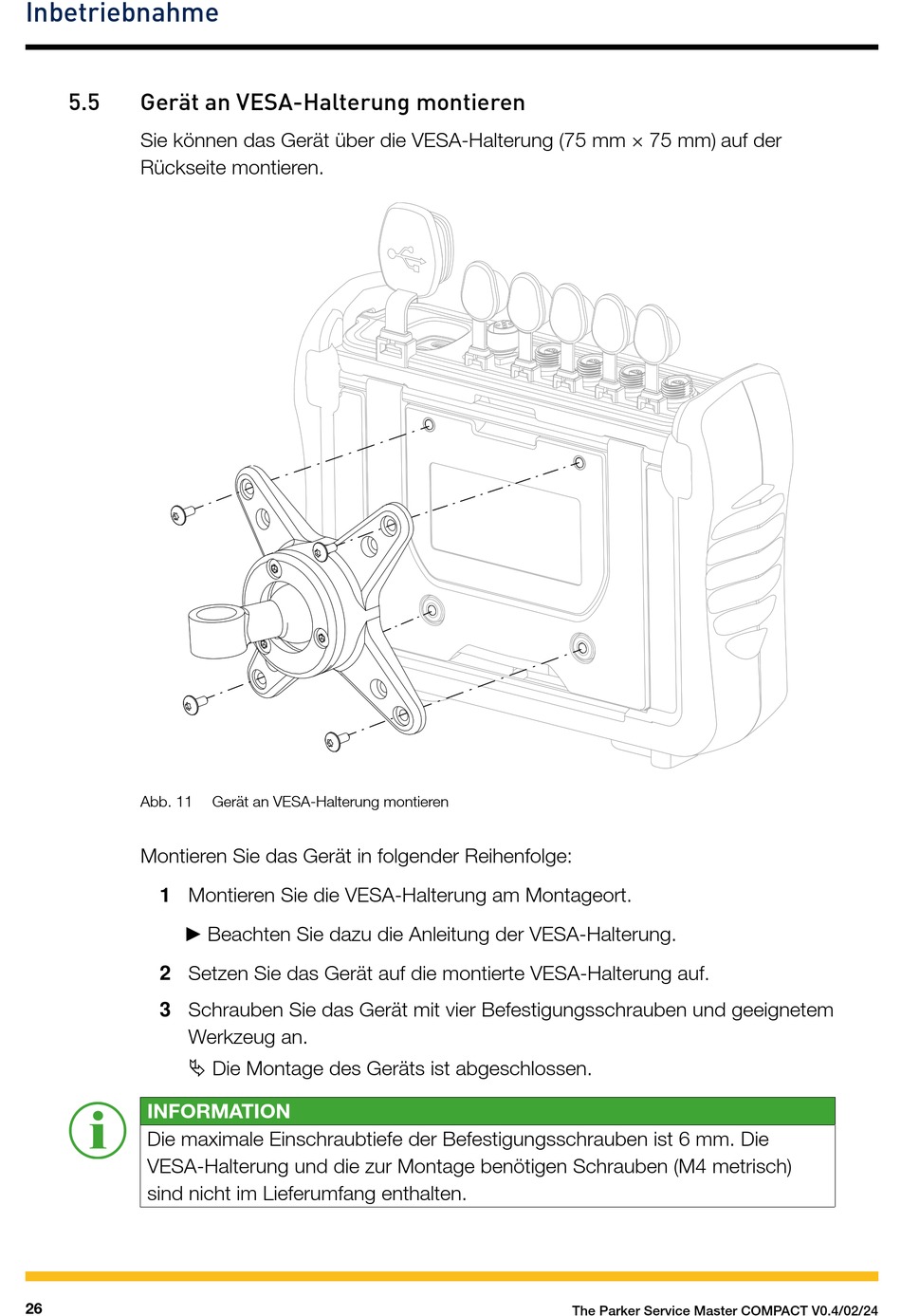

Abb. 11
Montieren Sie das Gerät in folgender Reihenfolge:
1 Montieren Sie die VESA-Halterung am Montageort.
► Beachten Sie dazu die Anleitung der VESA-Halterung.
2 Setzen Sie das Gerät auf die montierte VESA-Halterung auf.
3 Schrauben Sie das Gerät mit vier Befestigungsschrauben und geeignetem
Werkzeug an.
Ä Die Montage des Geräts ist abgeschlossen.
INFORMATION
Die maximale Einschraubtiefe der Befestigungsschrauben ist 6 mm. Die
VESA-Halterung und die zur Montage benötigen Schrauben (M4 metrisch)
sind nicht im Lieferumfang enthalten.
26
Gerät an VESA-Halterung montieren
