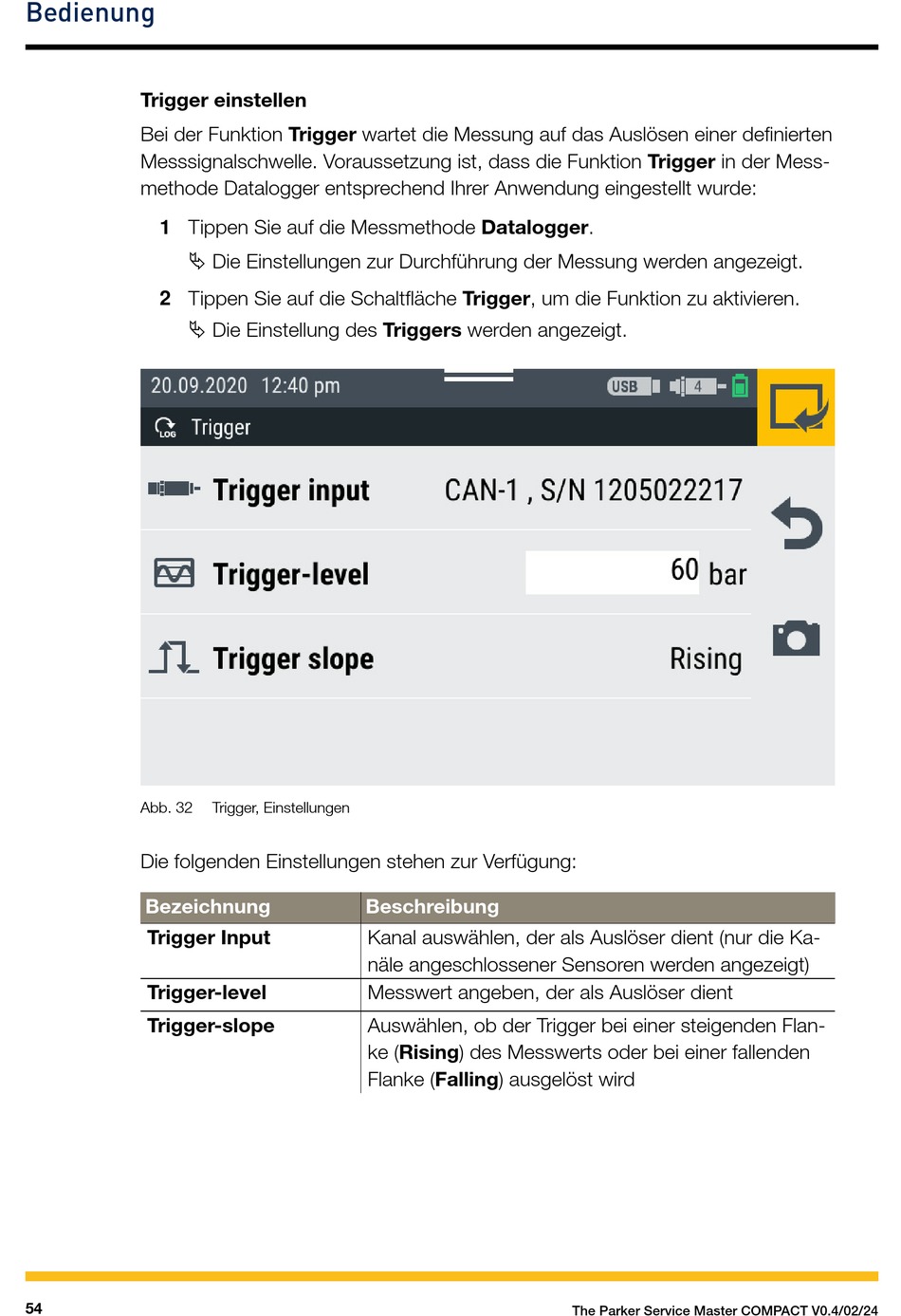

Abb. 32 Trigger, Einstellungen - Parker Service Master Compact Bedienungsanleitung

Bedienung
Trigger einstellen
Bei der Funktion Trigger wartet die Messung auf das Auslösen einer definierten
Messsignalschwelle. Voraussetzung ist, dass die Funktion Trigger in der Mess-
methode Datalogger entsprechend Ihrer Anwendung eingestellt wurde:
1 Tippen Sie auf die Messmethode Datalogger.
Ä Die Einstellungen zur Durchführung der Messung werden angezeigt.
2 Tippen Sie auf die Schaltfläche Trigger, um die Funktion zu aktivieren.
Ä Die Einstellung des Triggers werden angezeigt.
Abb. 32
Die folgenden Einstellungen stehen zur Verfügung:
Bezeichnung
Trigger Input
Trigger-level
Trigger-slope
54
Trigger, Einstellungen
Beschreibung
Kanal auswählen, der als Auslöser dient (nur die Ka-
näle angeschlossener Sensoren werden angezeigt)
Messwert angeben, der als Auslöser dient
Auswählen, ob der Trigger bei einer steigenden Flan-
ke (Rising) des Messwerts oder bei einer fallenden
Flanke (Falling) ausgelöst wird
The Parker Service Master COMPACT V0.4/02/24
