2 Tippen Sie auf die gewünschte Vorlage.
Ä Weitere Informationen zur Vorlage werden angezeigt.
INFORMATION
Der Umfang der angezeigten Informationen hängt von der Messmethode
(Start/Stop, Datalogger) und den verwendeten Kanälen und Sensoren der
Vorlage ab.

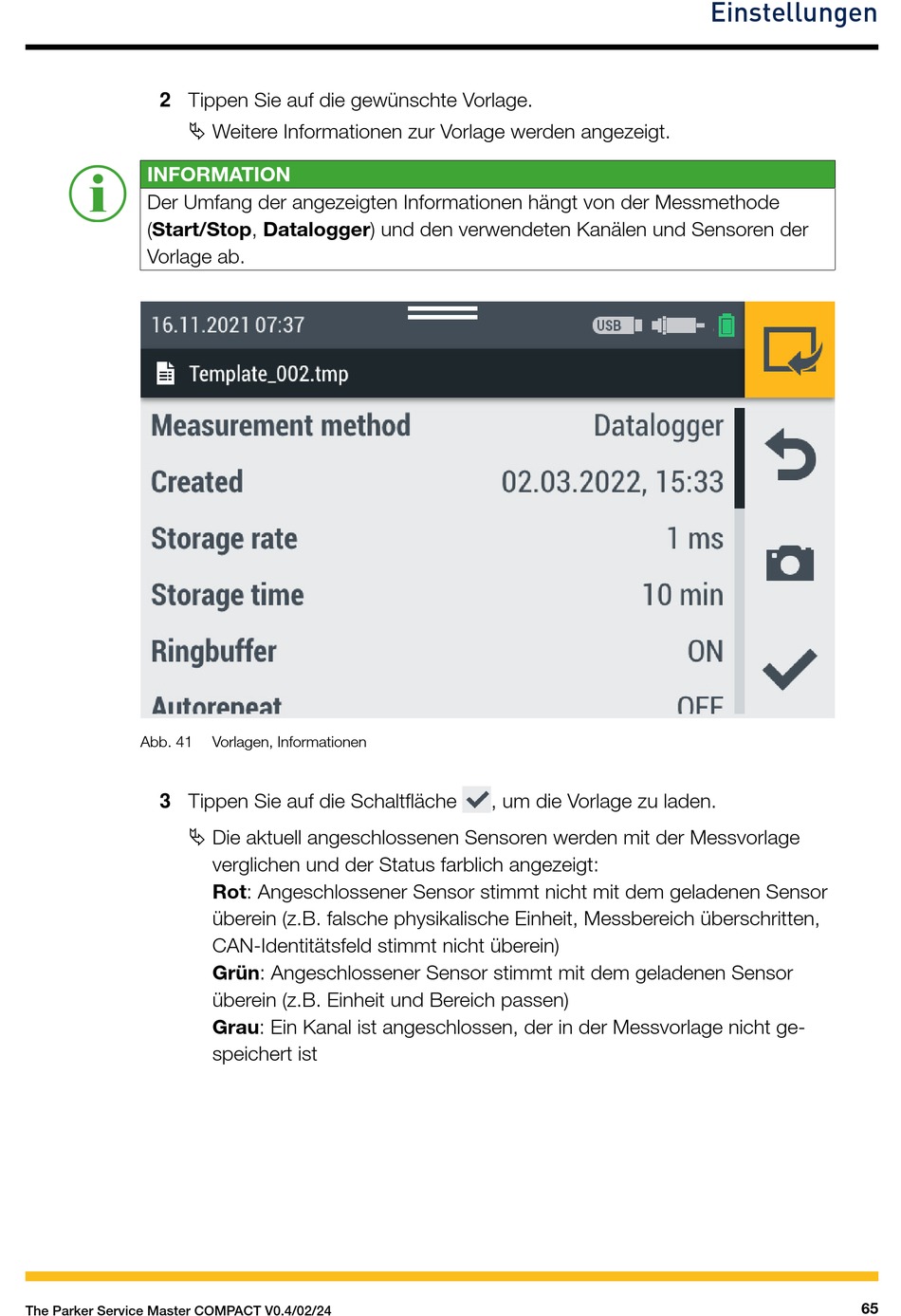

Abb. 41
3 Tippen Sie auf die Schaltfläche
Ä Die aktuell angeschlossenen Sensoren werden mit der Messvorlage
The Parker Service Master COMPACT V0.4/02/24
Vorlagen, Informationen
verglichen und der Status farblich angezeigt:
Rot: Angeschlossener Sensor stimmt nicht mit dem geladenen Sensor
überein (z.B. falsche physikalische Einheit, Messbereich überschritten,
CAN-Identitätsfeld stimmt nicht überein)
Grün: Angeschlossener Sensor stimmt mit dem geladenen Sensor
überein (z.B. Einheit und Bereich passen)
Grau: Ein Kanal ist angeschlossen, der in der Messvorlage nicht ge-
speichert ist
, um die Vorlage zu laden.
Einstellungen
65
