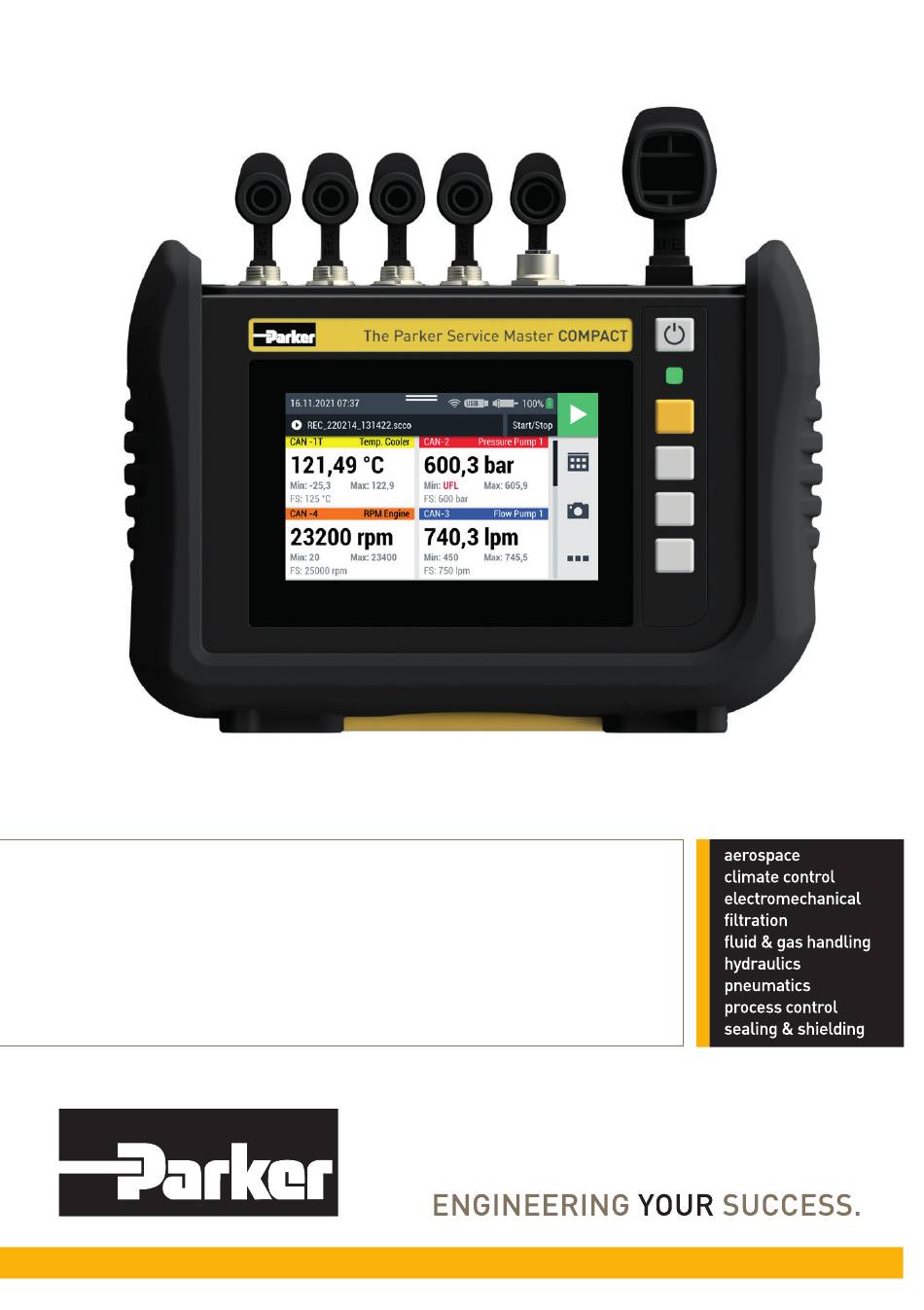

- Seite 1 The Parker Service Master COMPACT Kurzanleitung / Quick Reference Guide...
- Seite 2 07.12.2023 Final Die in diesem Dokument enthaltenen Informationen dürfen ohne ausdrückliche Bestätigung der Parker Hannifin Corporation weder vollständig noch in Auszügen verbreitet und repro- duziert werden. Alle in diesem Dokument genannten und gegebenenfalls durch die Rechte Dritter geschütz- ten Marken- und Warenzeichen unterliegen uneingeschränkt den Bestimmungen des jeweils gültigen Kennzeichenrechts und den Besitzrechten der jeweiligen eingetragenen Eigentü-...
-
Seite 3: Inhaltsverzeichnis
Reinigung und Wartung ................12 Reinigung ....................12 Wartung ....................12 Reparatur ....................12 Entsorgung ....................13 Technische Daten ..................14 Anhang ......................15 10.1 Typenschild .................... 15 10.2 Kundenservice ..................15 10.3 Hersteller ....................15 The Parker Service Master COMPACT V1.0/12/23... -
Seite 4: Gerätebeschreibung
► Lesen Sie das Kapitel & „Sicherheitsinformationen“ auf Seite 6 be- sonders aufmerksam und befolgen Sie die Anweisungen. Gerätebeschreibung Der The Parker Service Master COMPACT ist für die Aufzeichnung von Mess- werten von angeschlossenen Sensoren vorgesehen. Der Anschluss der Sen- soren erfolgt, je nach Gerätevariante, an den verfügbaren Eingängen. -
Seite 5: Bestimmungsgemäße Verwendung
Gerätebeschreibung Bestimmungsgemäße Verwendung Der The Parker Service Master COMPACT, im Folgenden „Gerät“ genannt, ermöglicht den Zugriff auf Sensoren in Hydraulikanwendungen von Maschinen und Fahrzeugen. Über verschiedene Anschlüsse können z. B. digitale oder ana- loge Sensorsignale für Druck, Temperatur, Volumenstrom, Drehzahl, Volumen und Leistung erfasst, gespeichert, überwacht und ausgewertet werden. -
Seite 6: Sicherheitsinformationen
► Setzen Sie das Gerät niemals einer dauerhaften Sonneneinstrahlung aus. ► Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten. ► Reparieren Sie das Gerät nicht selbst. Das Gerät darf nur durch Parker Hannifin repariert werden. ► Reinigen Sie das Gerät nicht mit lösungsmittelhaltigen Substanzen. Das Gerät darf nur auf die im Kapitel Reinigung beschriebene Art und Weise... -
Seite 7: Aufbau Und Funktion
Aufbau und Funktion Aufbau und Funktion Übersicht Pos. Bezeichnung Eingänge, je nach Modellvariante 1 × USB-A, 1 × USB-C Ein-/Ausschalttaste Status-LED Kontextabhängige Funktionstasten Display (Touchscreen) Eingabestift (an der Unterseite, optional) Stoßschutz The Parker Service Master COMPACT V1.0/12/23... -
Seite 8: Funktion Und Ausstattungsmerkmale
Nach dem Einschalten werden im Startbildschirm die Firmware-Version sowie die Seriennummer angezeigt. Gerät ausschalten Drücken Sie die Ein-/Ausschalttaste im eingeschalteten Zustand. ª Das Ausschalten-Menü wird angezeigt. Tippen Sie auf die Schaltfläche ª Das Gerät wird ausgeschaltet. The Parker Service Master COMPACT V1.0/12/23... -
Seite 9: Bedienung
Ziehen Sie Elemente oder Anzeigen mit zwei Fingern zusammen, um Elemente oder Anzeigen zu verkleinern. Diese Funktion ist nicht in allen Ansichten verfügbar. INFORMATION Die Nutzung des berührungssensitiven Displays (Touchscreen) ist auch mit hierfür geeigneten Handschuhen möglich. The Parker Service Master COMPACT V1.0/12/23... - Seite 10 ■ Hintergrundbeleuchtung ausschalten Taste für 5 Sek. gedrückt halten: Ein-/Ausschalten Funktionstaste zum Starten und Stoppen von Messungen 3 kontextabhängige Funktionstasten zum Ausführen von Funktionen entsprechend der korrespondierenden Schaltflä- chen im Menübereich auf dem Display (Touchscreen) The Parker Service Master COMPACT V1.0/12/23...
-
Seite 11: Verpackung Und Transport
Geräte bzw. deren Verpackung für den Transport speziell gekennzeichnet werden. ► Wenden Sie sich vor dem Versand an Ihre Verkaufsniederlassung. ► Versenden Sie das Gerät nur in einer von außen entsprechend gekenn- zeichneten Verpackung. The Parker Service Master COMPACT V1.0/12/23... -
Seite 12: Reinigung Und Wartung
■ Detaillierte Fehlerbeschreibung WICHTIG Materialschaden durch nicht sachgerecht ausgeführte Reparaturarbeiten. ► Öffnen Sie niemals das Gerät! ► Versuchen Sie niemals, Reparaturarbeiten selbst durchzuführen! ► Senden Sie das Gerät bei Defekt an Parker Hannifin zurück! The Parker Service Master COMPACT V1.0/12/23... -
Seite 13: Entsorgung
Geräte bzw. deren Verpackung für den Transport speziell gekennzeichnet werden. ► Wenden Sie sich vor dem Versand an Ihre Verkaufsniederlassung. ► Versenden Sie das Gerät nur in einer von außen entsprechend gekenn- zeichneten Verpackung. The Parker Service Master COMPACT V1.0/12/23... -
Seite 14: Technische Daten
1 × USB-A (Host), 2.0, Fullspeed, 12 MBit/s 1 × USB-C, Stecker gemäß IEC 62680-1-3, PD 3.0, 5 V, 12 V, 20 V (abhängig von 1 × CAN, 5-pol., M12×1, max. 6 Parker CAN-Sensoren Modellvariante) 4 × Analog, 5 Pin, Push-Pull, bis zu 12 analoge Messkanäle 1 ×... -
Seite 15: Anhang
10.2 Kundenservice Bei Problemen mit Ihrem Gerät kontaktieren Sie Ihre Verkaufsniederlassung. 10.3 Hersteller Parker Hannifin Manufacturing Germany GmbH & Co. KG High Pressure Connectors Europe Postfach 14 07 03, 33627 Bielefeld Am Metallwerk 9, 33659 Bielefeld Telefon: +49 (0) 521 4048 0...
