Aufbau und Funktion
4.3.1

AUX

Der AUX-Anschluss ist ein M12-Anschluss (weiblich) mit 5 Pins zum Anschluss
von analogen Fremdsensoren ohne automatische Sensorerkennung mit Stan-
dardausgangsignalen 20 mA oder 10 V.

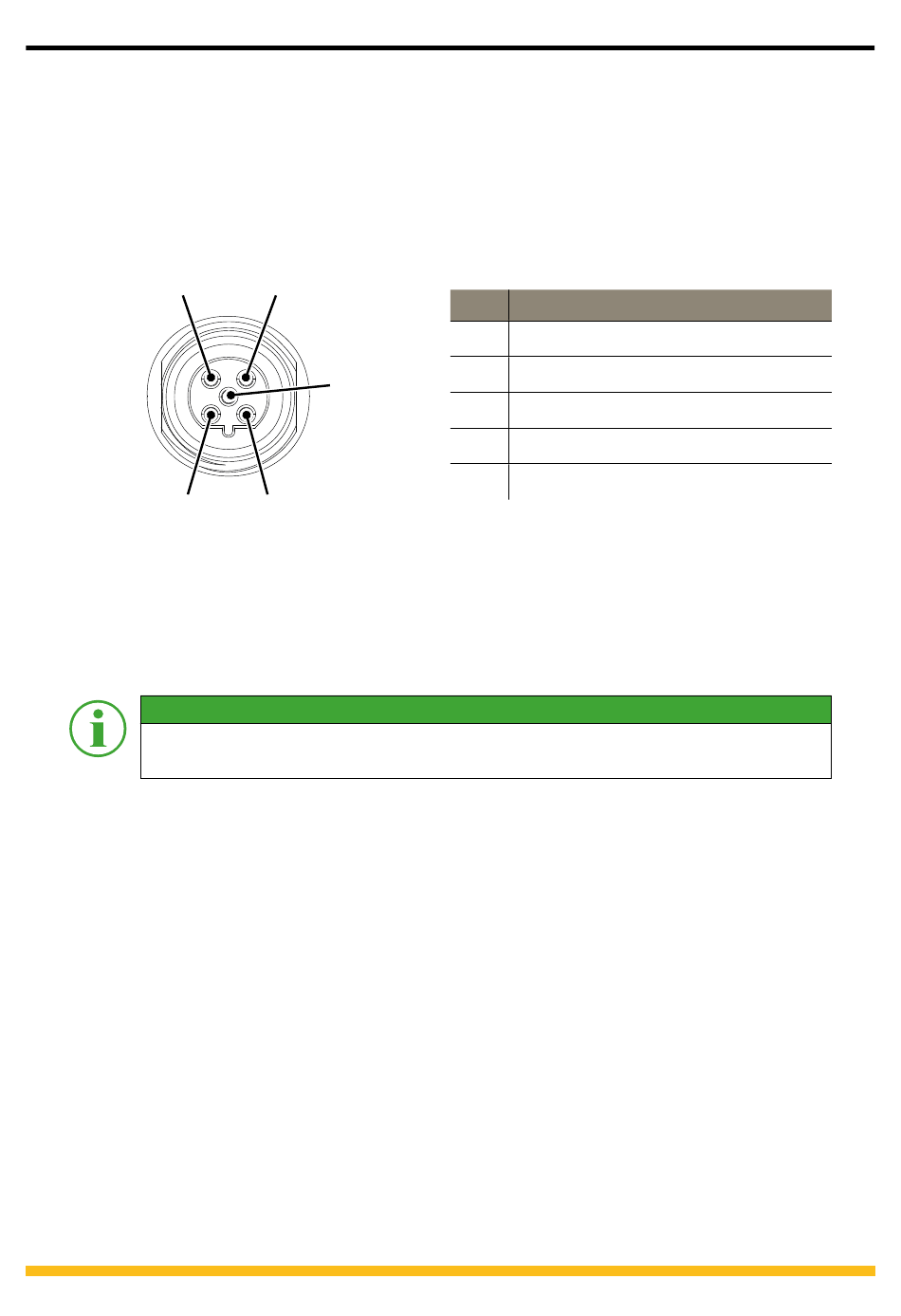

Die PIN-Zuordnung entnehmen Sie der folgenden Übersicht:
3
2
Abb. 6
Weitere Fremdsensoren ohne automatische Sensorerkennung können über
einen Adapter (Strom-/Spannungskonverter) auch an einem der analogen An-
schlüsse oder dem CAN-Bus angeschlossen werden.
INFORMATION
Weitere Informationen zum Anschluss von Sensoren ohne Sensorerkennung
über einen Adapter erhalten Sie in der Anleitung des jeweiligen Adapters.
Nehmen Sie nach dem Anschließen der Sensoren ohne Sensorerkennung Ein-
stellungen für den elektrischen Anschluss und das erwartete Signal entspre-
chend den Eigenschaften des angeschlossenen Sensors vor.
20
4
5
1
Anschluss, AUX
PIN Bezeichnung
1 +Ub (+24 V
DC
2 AUX-1
3 GND
4 AUX-2
5 GND
