6 Inbetriebnahme

Vor der Inbetriebnahme ist der Warmwasserspeicher
unbedingt mit Wasser zu füllen. Die Sicherung und ggf.
Fehlerstromschutzschalter einschalten. Den Netzste-
cker in die Schutzkontaktsteckdose stecken und Ther-
mostatknopf auf die gewünschte Temperatureinstel-
lung drehen. Die Kontrolllampe zeigt an, ob das
gespeicherte Wasser erwärmt wird. Nach Erreichen
des eingestellten Temperaturwertes erlischt die Kont-
rolllampe.

7 Hinweise zum Betrieb

Durch Drehen des Thermostatknopfes kann die ge-
wünschte Warmwassertemperatur gewählt werden.
Die Warmwassertemperatur ist im Bereich zwischen
25°C und 75 °C einstellbar. Empfehlenswert ist die Ein-
stellung auf „e" für eine Warmwassertemperatur von
ca. 41°C bei ACK5 und ca. 35°C bei ACK 10. Kalkbil-
dung und Wärmeverluste sind dabei vergleichsweise
gering. Während der Aufheizung des Wassers leuchtet
die Kontrolllampe. Erlischt die Kontrolllampe, so ist die
gewählte Temperatur erreicht.
III Maximalstellung
I Handwaschstellung
e Energiesparstellung
* Frostschutzstellung
Wird das im Speicher befindliche Wasser erwärmt, so
vergrößert sich dessen Volumen. Dies hat zur Folge,
dass aus dem Schwenkauslauf der Armatur tropfen-
weise Wasser austritt. Dieses Tropfen ist funktionsbe-
dingt und kann nicht durch verstärktes Festdrehen der
Armaturengriffe abgestellt werden.
Sollte der Warmwasserspeicher längere Zeit nicht be-
nutzt werden ist es sinnvoll, den Thermostatknopf auf
*
die Position zu stellen. In dieser Einstellung hält der
Warmwasserspeicher die Wassertemperatur auf unge-
fähr 10 °C. Diese Einstellung verhindert das Gefrieren
des gespeicherten Wassers und schützt das Gerät
somit vor Beschädigungen.
Bei ausgeschaltetem Warmwasserspeicher und mögli-
cher Frostgefahr muss das Gerät entleert werden.
Dazu ist der Netzstecker zu ziehen, die Wasseran-
schlüsse sind zu lösen und das Gerät ist abzuhängen.
8 Störungen
Bei Funktionsausfall prüfen, ob die Sicherung oder der
Fehlerstromschutzschalter ausgelöst hat. Zu ihrer Si-
cherheit ist der Warmwasserspeicher mit einem Über-
hitzungsschutz ausgestattet. In diesem Fall das Gerät
ausschalten, Sicherung abschalten und durch Aufdre-
hen des Warmwasserventils das Gerät abkühlen.
Sollte das Gerät nach diesen Maßnahmen nicht be-
triebsbereit sein, ist der Kundendienst zu benachrichti-
gen.
www.dimplex.de
ACK 5 ACK 10
ca. 75°C ca. 75°C
ca.37°C ca.37°C
ca.41°C ca.35°C
ca.10°C ca.10°C
ACK_5_10_O_U_de · 03/16/D
ACK 5U, ACK 5O, ACK 10 2U, ACK 10 2O

9 Kundendienst

Bei Störungen wenden Sie sich bitte an Ihre Elektro-
fachwerkstatt oder an die nächstgelegene Kunden-
dienststelle. (siehe Kontakte Seite DE-2).
Für die Auftragsbearbeitung werden die E-Nummer
und FD-Zahl des Gerätes benötigt. Diese Angaben fin-
den Sie auf dem Typschild, das zwischen den Wasser-
anschlussrohren des Warmwasserspeichers ange-
bracht ist. Wir empfehlen, die Angaben im unten
stehenden Feld zu notieren.
E-Nr.:
10 Durchführung der Schutzleiterprüfung
bei montierten Gerät
Um eine normenkonforme Schutzleiterprüfung bei
montierten Gerät durchzuführen sind folgende Schritte
auszuführen:

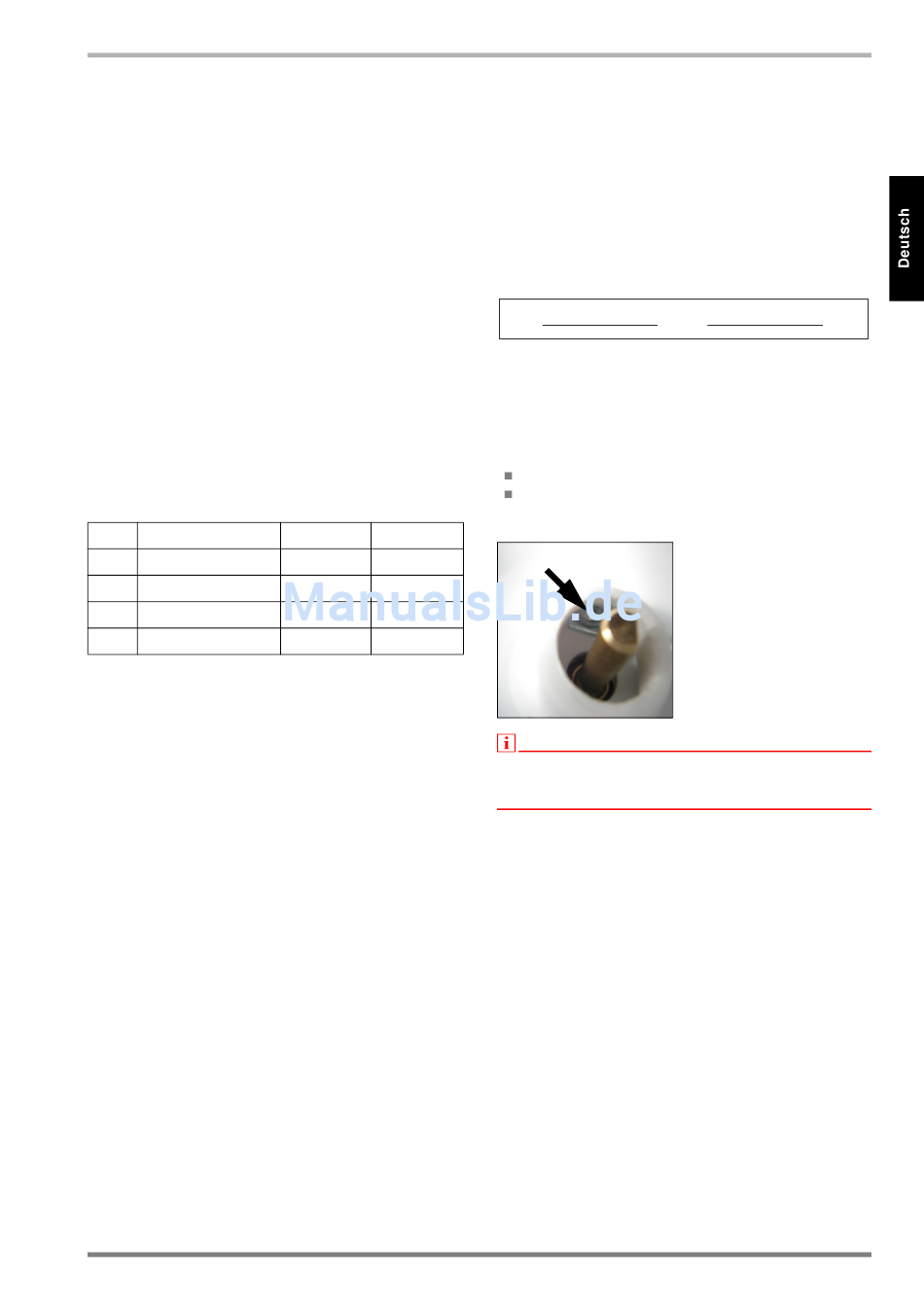

Drehknopf vom Gerät abziehen,
Prüfspitze des Testgerätes in die Gehäuseöffnung
einführen und die darunter liegende Thermostatbe-
festigung kontaktieren, siehe Abbildung.
HINWEIS
Die Drehachse des Thermostates darf auf keinen Fall
zur Kontaktierung verwendet werden, da diese keine
zuverlässige Verbindung zum Schutzleiter darstellt.

11 Reinigung und Wartung

Zur Reinigung muss das Gerät ausgeschaltet sein. Die
Oberflächen des Warmwasserspeichers können durch
abwischen mit einem feuchten weichen Lappen gerei-
nigt werden. Keine Scheuerpulver oder Möbelpolituren
verwenden, da diese die Oberfläche beschädigen kön-
nen.
Regelmäßiger Service gewährleistet eine einwandfreie
Funktion und eine lange Lebensdauer des Warmwas-
serspeichers. Die erste Kontrolle sollte zwei Jahre
nach der ersten Inbetriebnahme durch einen beauf-
tragten Fachmann erfolgen. In regelmäßigen Abstän-
den ist die korrekte Funktion der Sicherheitsbaugruppe
zu prüfen. Bei der Erwärmung des Wassers sind Kalk-
ablagerungen im Speicher nicht ganz zu vermeiden.
Diese können gegebenenfalls durch den Kundendienst
entfernt werden. Die Kalkmenge im Inneren des Warm-
wasserspeichers hängt von der Wasserqualität und der
eingestellten Warmwassertemperatur ab.
FD:
