Inbetriebnahme, Technische Geräteinformation

Inbetriebnahme

Sind alle Montage- und Anschlussarbeiten beendet, ist das
Gerät auf seine Funktion zu prüfen.
Achtung: Durch Kurzschluss am Thermorelais wird der
Aufladeregler zerstört.
Folgende Mindestprüfungen sind durchzuführen:
- Isolationsprüfung mit einer Spannung von min. 500 V.
- Der Isolationswiderstand muss min. 0,5 M
- Leistungsaufnahme des Gerätes messen. Ersatzweise
kann eine Kaltwiderstandsmessung erfolgen.
Die Erstaufheizung der Geräte durch eine Fachkraft ist nicht
erforderlich.

Erneute Montage

Werden Geräte, die bereits in Betrieb waren, zerlegt und an
anderer Stelle neu aufgebaut, müssen diese nach ihrer
Aufstellung ebenfalls wie oben beschrieben in Betrieb
genommen werden. Bei der Montage ist darauf zu achten,
daß die Wärmedämmung unbeschädigt ist. Beschädigte
Teile der Wärmedämmung müssen ausgetauscht werden.
Die erste Aufladung nach Wiederzusammenbau, ausgehend
vom kalten Gerätezustand (Raumtemperatur) bis zum
Abschalten des Aufladereglers muss vom Fachmann
überwacht werden. Die aufgenommene elektrische Arbeit
(kWh) messen. Sie darf nicht mehr als 125% der auf dem
Leistungsschild angegebenen Nennaufladung betragen.
Technische Geräteinformation
Bezeichnung Steinpakete
VFDi 20 C 4 x 25
VFDi 30 C 6 x 25
VFDi 40 C 8 x 25
VFDi 50 C 10 x 25
VFDi 60 C 12 x 25
VFDi 70 C 14 x 25
*für maximal 6 h Aufladedauer
10
Ω
betragen.
Heizkörpersat Nennleistung
z
HFi 212 1250 W
HFi 216 1600 W
HFi 220 2000 W
HFi 227* 2700 W*
HFi 318 1850 W
HFi 324 2400 W
HFi 330 3000 W
HFi 340* 4000 W*
HFi 425 2500 W
HFi 432 3200 W
HFi 440 4000 W
HFi 452* 5200 W*
HFi 540 4000 W
HFi 550 5000 W
HFi 564* 6400 W*
HFi 648 4800 W
HFi 660 6000 W
HFi 676* 7600 W*
HFi 756 5600 W
HFi 770 7000 W
HFi 790* 9000 W*

Reparaturhinweis

Reparaturen an Elektro-Speicherheizgeräten dürfen nur von
Fachkräften durchgeführt werden. Durch unsachgemäße
Reparaturen können erhebliche Gefahren für den Benutzer
entstehen.
Die Geräte sind mit einer hochwertigen Wärmedämmung
ausgerüstet. Nehmen Sie die Kernraumabdeckung mit
integrierter Wärmedämmung nur bei einem Austausch von
Heizkörpern ab. Alle anderen elektrischen Bauteile sind
nach Abnahme der Seitenwand zugänglich.

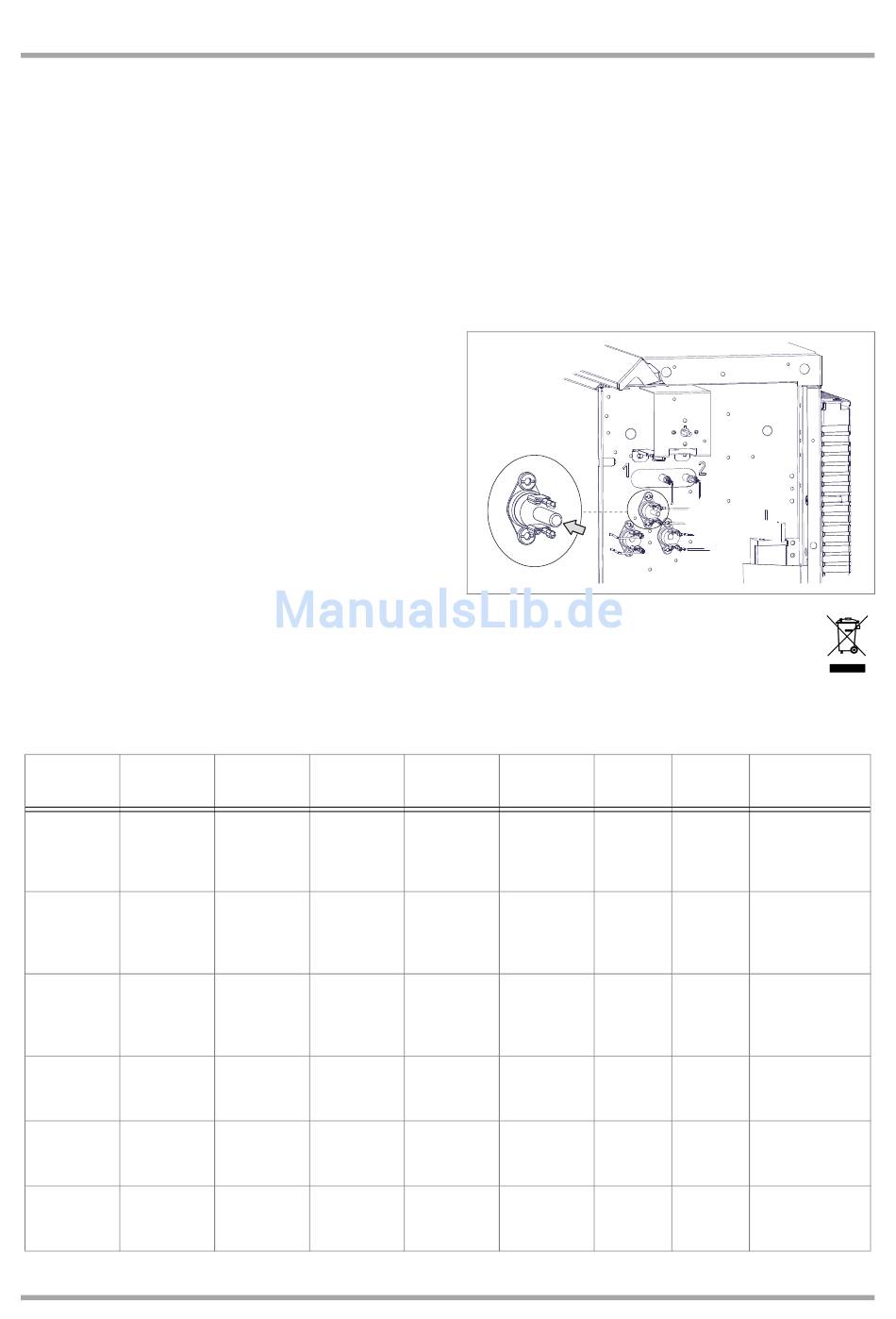

Rücksetzen des Temperaturbegrenzers

Entsorgungshinweis

Das Gerät nicht
entsorgen, sondern einer örtlichen Entsorgungs-
stelle zuführen.
Nenn- Nenn-
spannung aufladung
3/NPE
16 kWh
400V 50Hz
3/NPE
400V 50Hz 24 kWh
3/NPE
400V 50Hz 32 kWh
3/NPE
400V 50Hz 40 kWh
3/NPE
400V 50Hz 48 kWh
3/NPE
400V 50Hz 56 kWh
im allgemeinen Hausmüll
Gewicht Transport- Abmessungen
gewicht
626 x 672 x 250
98 kg 34 kg
776 x 672 x 250
137 kg 40 kg
926 x 672 x 250
176 kg 46 kg
1076 x 672 x 250
215 kg 52 kg
1226 x 672 x 250
254 kg 58 kg
1376 x 672 x 250
293 kg 64 kg
Deutsch
B x H x T
mm
mm
mm
mm
mm
mm
