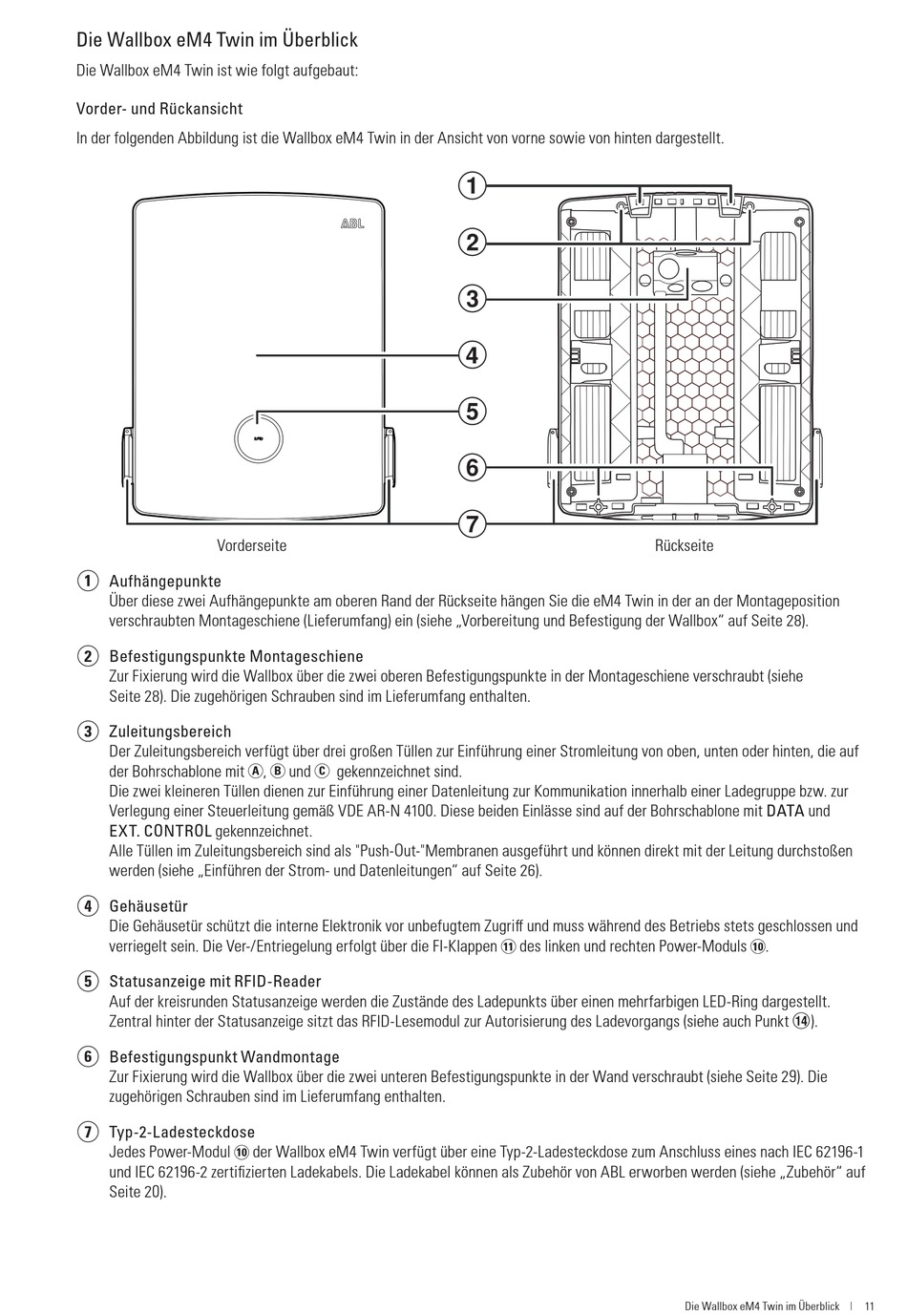

Die Wallbox eM4 Twin im Überblick
Die Wallbox eM4 Twin ist wie folgt aufgebaut:
Vorder- und Rückansicht
In der folgenden Abbildung ist die Wallbox eM4 Twin in der Ansicht von vorne sowie von hinten dargestellt.
Vorderseite
Aufhängepunkte
1
Über diese zwei Aufhängepunkte am oberen Rand der Rückseite hängen Sie die eM4 Twin in der an der Montageposition
verschraubten Montageschiene (Lieferumfang) ein (siehe „Vorbereitung und Befestigung der Wallbox" auf Seite 28).
2
Befestigungspunkte Montageschiene
Zur Fixierung wird die Wallbox über die zwei oberen Befestigungspunkte in der Montageschiene verschraubt (siehe
Seite 28). Die zugehörigen Schrauben sind im Lieferumfang enthalten.
3

Zuleitungsbereich

Der Zuleitungsbereich verfügt über drei großen Tüllen zur Einführung einer Stromleitung von oben, unten oder hinten, die auf
der Bohrschablone mit
Die zwei kleineren Tüllen dienen zur Einführung einer Datenleitung zur Kommunikation innerhalb einer Ladegruppe bzw. zur
Verlegung einer Steuerleitung gemäß VDE AR-N 4100. Diese beiden Einlässe sind auf der Bohrschablone mit DATA und
EXT. CONTROL gekennzeichnet.
Alle Tüllen im Zuleitungsbereich sind als "Push-Out-"Membranen ausgeführt und können direkt mit der Leitung durchstoßen
werden (siehe „Einführen der Strom- und Datenleitungen" auf Seite 26).
4
Gehäusetür
Die Gehäusetür schützt die interne Elektronik vor unbefugtem Zugriff und muss während des Betriebs stets geschlossen und
verriegelt sein. Die Ver-/Entriegelung erfolgt über die FI-Klappen
5
Statusanzeige mit RFID-Reader
Auf der kreisrunden Statusanzeige werden die Zustände des Ladepunkts über einen mehrfarbigen LED-Ring dargestellt.
Zentral hinter der Statusanzeige sitzt das RFID-Lesemodul zur Autorisierung des Ladevorgangs (siehe auch Punkt %).
Befestigungspunkt Wandmontage
6
Zur Fixierung wird die Wallbox über die zwei unteren Befestigungspunkte in der Wand verschraubt (siehe Seite 29). Die
zugehörigen Schrauben sind im Lieferumfang enthalten.
7
Typ-2-Ladesteckdose
Jedes Power-Modul
10
und IEC 62196-2 zertifizierten Ladekabels. Die Ladekabel können als Zubehör von ABL erworben werden (siehe „Zubehör" auf
Seite 20).
,
und
gekennzeichnet sind.
A
B
C
der Wallbox eM4 Twin verfügt über eine Typ-2-Ladesteckdose zum Anschluss eines nach IEC 62196-1
Rückseite
des linken und rechten Power-Moduls
11
.
10
Die Wallbox eM4 Twin im Überblick
11
