• Die Wallbox muss für die zur Bedienung berechtigten Personen frei zugänglich mon-
tiert werden.
• Zudem ist ein Stellplatz vor der Wallbox vorzusehen, sodass das Fahrzeug mit dem
integrierten bzw. einem externen Ladekabel zu jeder Zeit gut erreichbar ist.

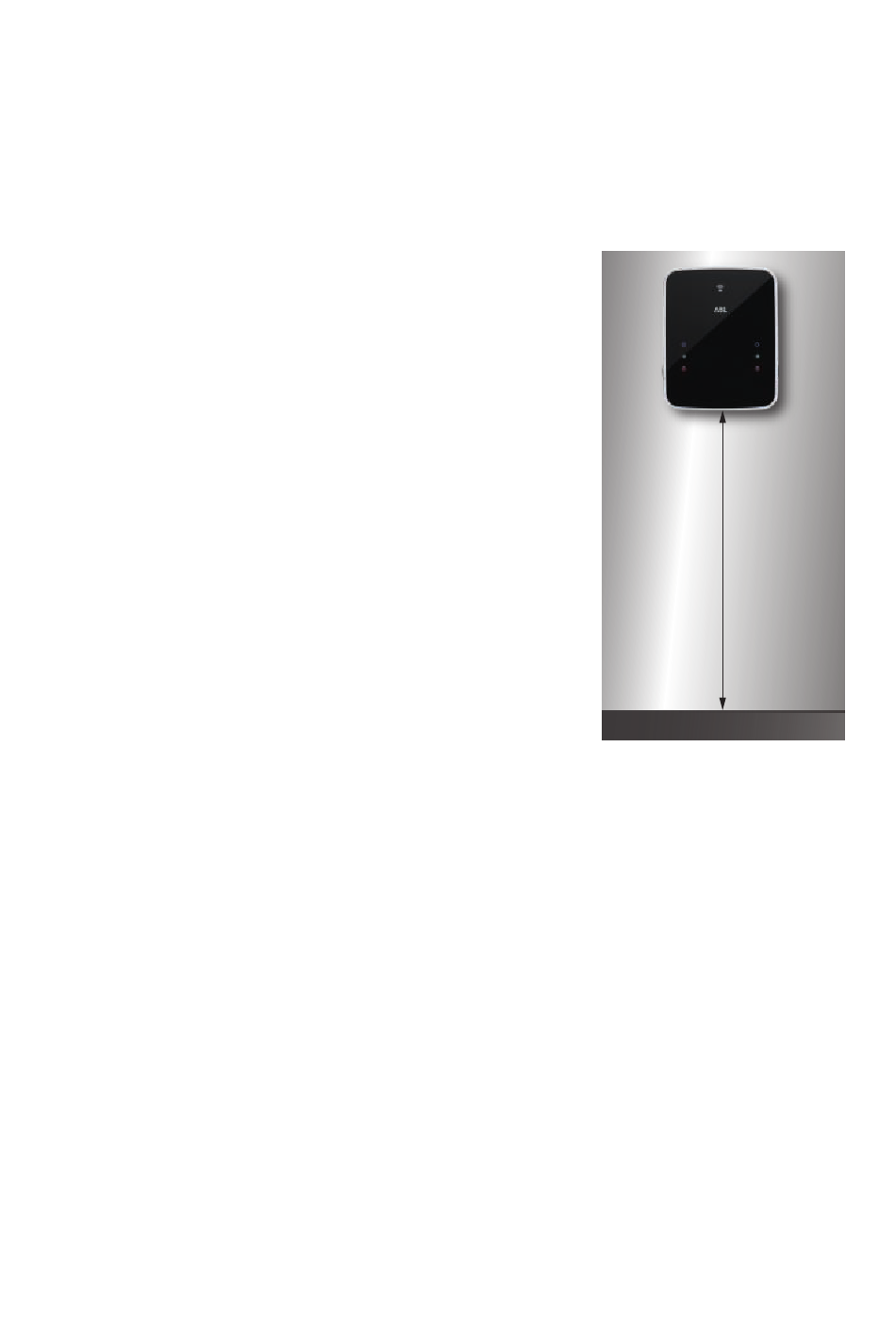

• Als Montagehöhe wird ein Abstand von 120 bis 140 cm
vom Boden bis Gehäuseunterkante empfohlen: Diese
Empfehlung kann abhängig von den lokalen Gegeben-
heiten auch nach oben oder unten verändert werden.
• An der Montageposition muss eine ausreichende Luft-
zirkulation gewährleistet sein, sodass die Wallbox im
Ladebetrieb gekühlt wird: Beachten Sie immer die zu-
lässigen Betriebstemperaturen (siehe „ Technische Da-
ten" auf Seite 24).
• Die Montagefläche muss einen ebenen Untergrund
aufweisen, der eine ausreichende Festigkeit zur Mon-
tage der Wallbox bietet.
• Die erforderliche Montagefläche für die ABL Wallbox
beträgt mindestens 512 x 429 mm (H x B). Die Monta-
geplatte der Wallbox muss mit ihrer gesamten Fläche
auf der Montagefläche aufliegen.
• Für einen sicheren Betrieb der Wallbox müssen umsei-
tig Mindestabstände von 50 cm um das Gehäuse her-
um eingehalten werden.
• Grundsätzlich ist die ABL Wallbox für einen Betrieb bei hohen Umgebungstempera-
turen ausgelegt. In jedem Fall muss jedoch sichergestellt werden, dass die maximal
zulässige Betriebstemperatur nicht durch äußere Einflüsse wie direkte Sonnenein-
strahlung o. ä. überschritten wird.
• Die Wallbox erfüllt die Vorgaben für eine Außenmontage. Um die Verschmutzung
durch Witterungseinflüsse zu minimieren, wird empfohlen, die Wallbox im Außenbe-
reich an überdachten Standorten zu montieren.
Vorgaben für die elektrische Zuleitung
Folgende Vorgaben sind für den elektrotechnischen Anschluss der ABL Wallbox in je-
dem Fall zu berücksichtigen:
• Es gelten alle Auflagen zur Errichtung von Niederspannungsanlagen gemäß IEC
60364-1 und IEC 60364-5-52.
• Die ABL Wallboxen sind für den Anschluss und Betrieb an einer Netzspannung von
230 V (Phase-Null) oder 400 V (Phase-Phase) 50 Hz vorgesehen.
• Am Installationsort muss nach HD 60364-7-722:2012 (siehe auch „Richtlinien & Nor-
men" auf Seite 28) ein ausreichend dimensionierter Anschluss an das Stromnetz
VORBEREITUNG, INSTALLATION UND INBETRIEBNAHME
120 bis
140 cm
9
