Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

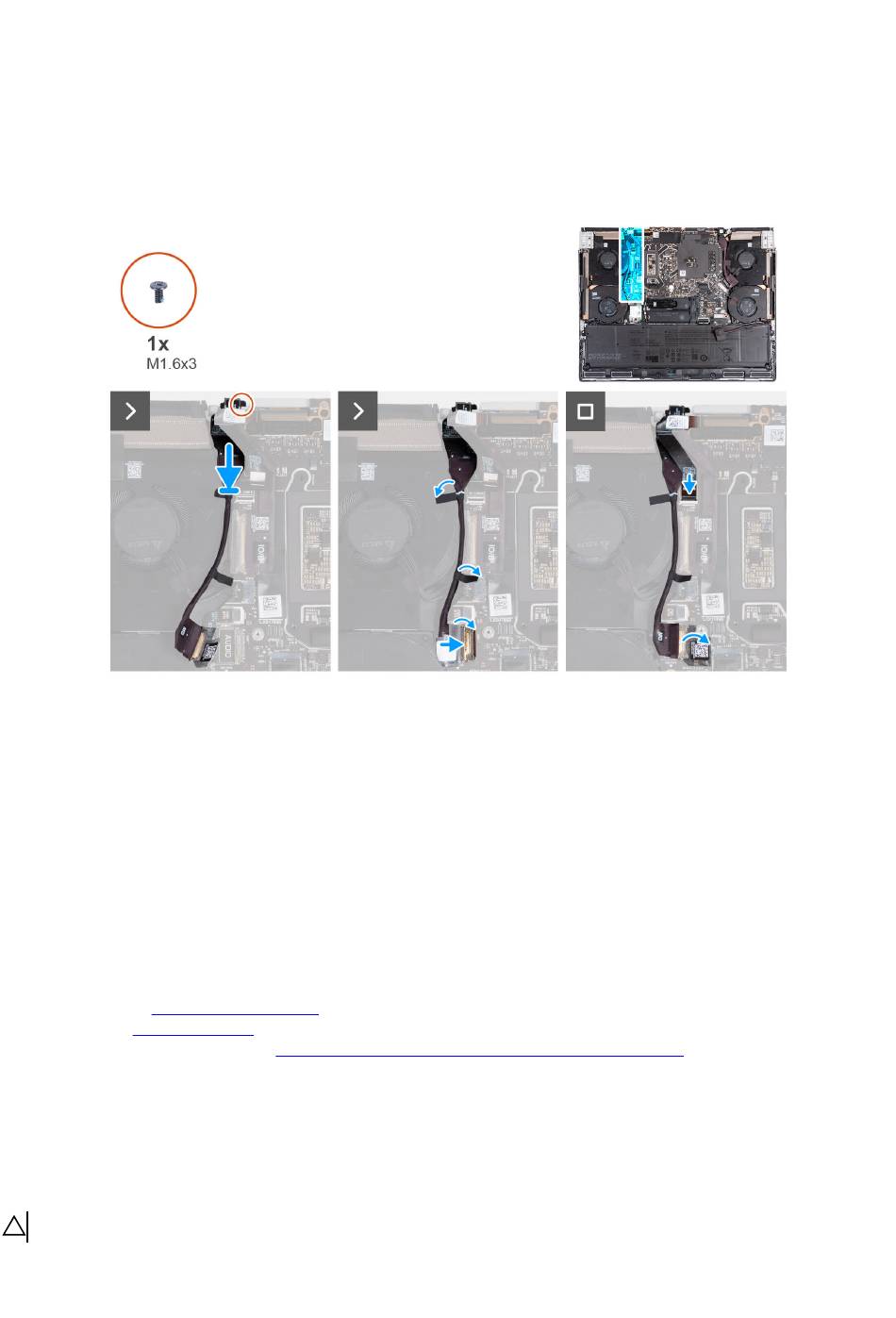

Die nachfolgenden Abbildungen zeigen die Position des Headset-Anschlusses und bieten eine visuelle Darstellung des
Installationsverfahrens.
Schritte
1. Platzieren Sie den Headset-Anschluss korrekt ausgerichtet im Steckplatz an der Handballenstützen- und Tastaturbaugruppe.
2. Bringen Sie die Schraube (M1,6x3) zur Befestigung des Headset-Anschlusses an der Handballenstützen- und Tastaturbaugruppe
wieder an.
3. Bringen Sie das Klebeband an, mit dem das Kabel des Headset-Anschlusses an der Lüfter- und Kühlkörperbaugruppe befestigt
wird.
4. Verbinden Sie das Headset-Port-Kabel mit der Systemplatine.
5. Schieben Sie das E/A-Platinenkabel in den Anschluss auf der Systemplatine und schließen Sie den Riegel, um das Kabel zu
sichern.
6. Bringen Sie das Klebeband an, mit dem das Kabel der E/A-Platine an der Systemplatine befestigt wird.
7. Schließen Sie das Kabel des microSD-Kartenlesers an die Hauptplatine an.
Nächste Schritte
1. Installieren Sie die
hintere
2. Bringen Sie die
Bodenabdeckung
3. Befolgen Sie die Anweisungen unter
microSD-Kartenleser
Entfernen des microSD-Kartenlesers
VORSICHT: Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt.
E/A-Abdeckung.
an.
Nach der Arbeit an Komponenten im Inneren des
Computers.
