Schritte
1. Verbinden Sie die Antennenkabel mit der Wireless-Karte.
Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für alle vom Computer unterstützten Wireless-Karten.
Tabelle 25. Farbcodierung des Antennenkabels
Anschlüsse auf der Wireless-
Karte
Main
Hilfskabel
2. Richten Sie die Kerbe an der Wireless-Karte an der Lasche am Wireless-Kartensteckplatz aus und setzen Sie die Wireless-Karte
schräg in den Wireless-Kartensteckplatz ein.
3. Richten Sie die Schraubenbohrung der Wireless-Kartenhalterung an der Schraubenbohrung der Wireless-Karten und der
Handballenstützen- und Tastaturbaugruppe aus.
4. Bringen Sie die Schraube (M2x3) zur Befestigung der Halterung für die Wireless-Karte an der Wireless-Karte und der
Handballenstützen- und Tastaturbaugruppe wieder an.
5. Richten Sie die Schraubenbohrung der Kühlabdeckung der Wireless-Karte an der Schraubenbohrung der Handballenstützen-
und Tastaturbaugruppe aus.

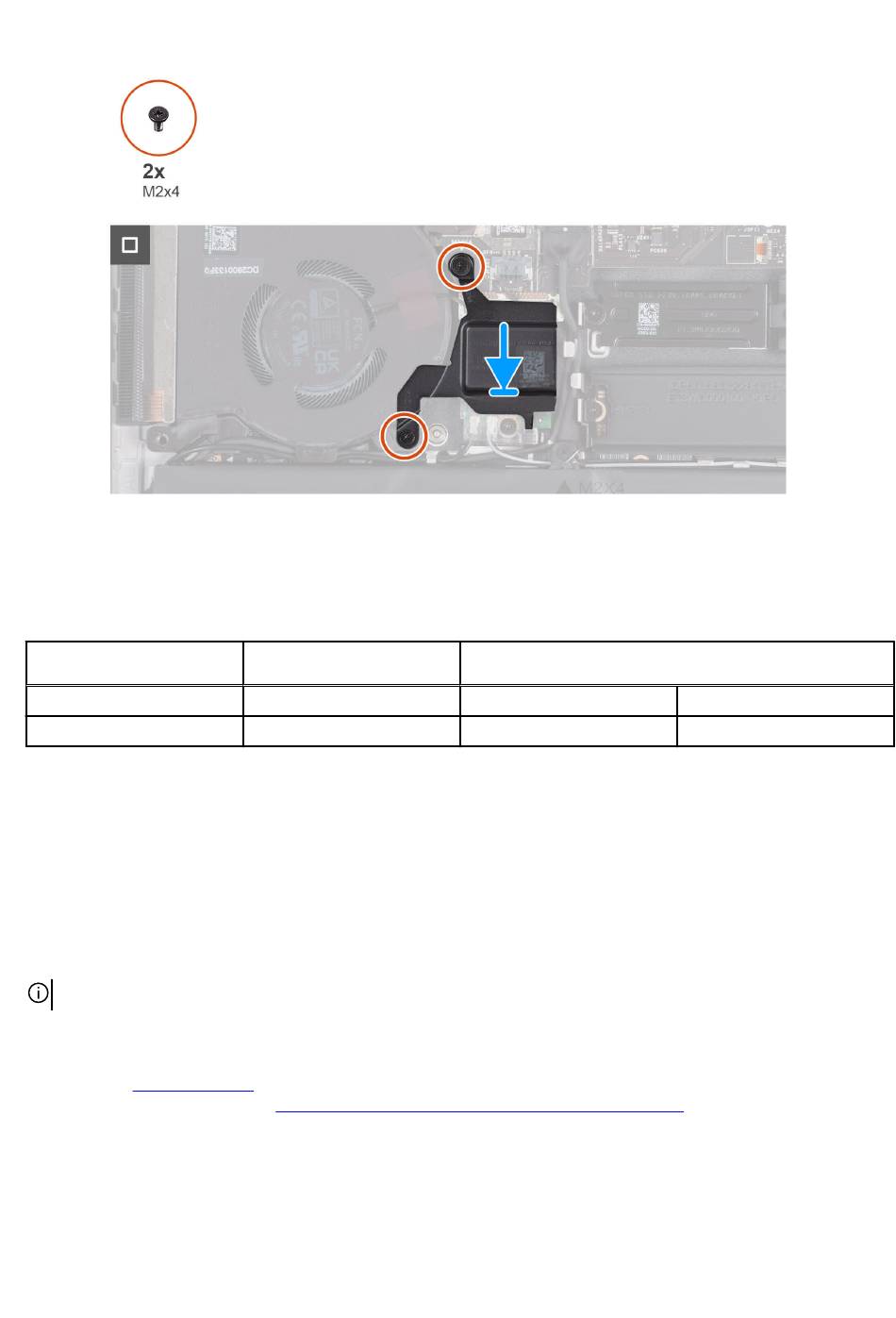

6. Bringen Sie die zwei Schrauben (M2x4) wieder an, mit denen die Kühlabdeckung der Wireless-Karte an der Wireless-Karte und
der Handballenstützen-Tastatur-Baugruppe befestigt wird.
ANMERKUNG: Die Kühlabdeckung trifft nur für Computer zu, die mit bestimmten Konfigurationen ausgeliefert werden.
Nächste Schritte
1. Bringen Sie die
Bodenabdeckung
2. Befolgen Sie die Anweisungen unter
52
Antennenkabelfarbe
Weiß
Schwarz
an.
Nach der Arbeit an Komponenten im Inneren des
Siebdruckbeschriftung
MAIN
AUX
Computers.
△ (weißes Dreieck)
▲ (schwarzes Dreieck)
