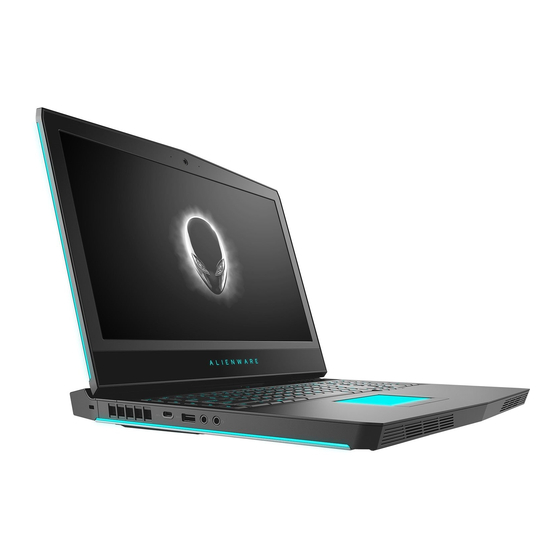

Alienware 17 R5
Service-Handbuch
Computer-Modell: Alienware 17 R5
Vorschriftenmodell: P31E
Vorschriftentyp: P31E002

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Alienware 17 R5

Inhaltszusammenfassung für Alienware 17 R5

  • Seite 1 Alienware 17 R5 Service-Handbuch Computer-Modell: Alienware 17 R5 Vorschriftenmodell: P31E Vorschriftentyp: P31E002...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Anmerkungen, Vorsichtshinweise und Warnungen ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie Ihr Produkt besser einsetzen können. VORSICHT: Ein VORSICHTSHINWEIS macht darauf aufmerksam, dass bei Nichtbefolgung von Anweisungen eine Beschädigung der Hardware oder ein Verlust von Daten droht, und zeigt auf, wie derartige Probleme vermieden werden können.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Vor der Arbeit an Komponenten im Innern des Computers..............10 ................10 Bevor Sie beginnen: ................. 10 Sicherheitshinweise ..............12 Empfohlene Werkzeuge ................12 Schraubenliste Nach der Arbeit an Komponenten im Inneren des Computers..............14 Entfernen der Bodenabdeckung.........15 ................15 Vorgehensweise Wiedereinbauen der Bodenabdeckung......19 ................
  • Seite 4 Wiedereinbauen der Wireless-Karte......32 ................32 Vorgehensweise .......33 Voraussetzungen nach der Arbeit am Computer Entfernen des SSD-Laufwerks........34 ................34 Voraussetzungen ................34 Vorgehensweise Wiedereinbauen des SSD-Laufwerks......36 ................36 Vorgehensweise .......37 Voraussetzungen nach der Arbeit am Computer Entfernen der Speichermodule........38 ................
  • Seite 5 Wiedereinbauen des Computersockels..... 50 ................50 Vorgehensweise .......53 Voraussetzungen nach der Arbeit am Computer Entfernen der Knopfzellenbatterie......54 ................54 Voraussetzungen ................54 Vorgehensweise Wiedereinbauen der Knopfzellenbatterie....56 ................56 Vorgehensweise .......57 Voraussetzungen nach der Arbeit am Computer Entfernen der Lautsprecher........58 ................
  • Seite 6 Wiedereinbauen des Subwoofers.......70 ................70 Vorgehensweise ....... 71 Voraussetzungen nach der Arbeit am Computer Entfernen der Systemplatine........72 ................72 Voraussetzungen ................73 Vorgehensweise Wiedereinbauen der Systemplatine......78 ................78 Vorgehensweise .......82 Voraussetzungen nach der Arbeit am Computer Entfernen des Kühlkörpers......... 83 ................
  • Seite 7 Wiedereinsetzen der Betriebsschalterplatine... 95 ................95 Vorgehensweise ......96 Voraussetzungen nach der Arbeit am Computer Entfernen der Bildschirmbaugruppe......97 ................97 Voraussetzungen ................98 Vorgehensweise Wiedereinsetzen der Bildschirmbaugruppe.... 101 ................101 Vorgehensweise ......104 Voraussetzungen nach der Arbeit am Computer Entfernen des Akkus..........105 ................
  • Seite 8 Wiedereinbauen der Tastatur........119 ................120 Vorgehensweise ......122 Voraussetzungen nach der Arbeit am Computer Entfernen der Makrotasten........124 ................124 Voraussetzungen ................125 Vorgehensweise Wiedereinbauen der Makrotasten......126 ................127 Vorgehensweise ......127 Voraussetzungen nach der Arbeit am Computer Entfernen der Handballenstütze......129 ................129 Voraussetzungen ................130 Vorgehensweise...
  • Seite 9 Enhanced Pre-boot System Assessment (ePSA, Erweiterte ........157 Systemtests vor Hochfahren des Computers) ..........158 Ausführen der ePSA-Diagnose ..................158 Diagnose ..........160 Ein- und Ausschalten des WLAN ..............160 Reststromentladung Wie Sie Hilfe bekommen und Kontaktaufnahme mit Alienware............. 161 ..............161 Selbsthilfe-Ressourcen ............ 162 Kontaktaufnahme mit Alienware...

  • Seite 10: Vor Der Arbeit An Komponenten Im Innern Des Computers

    Vor der Arbeit an Komponenten im Innern des Computers ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Bevor Sie beginnen: Speichern und schließen Sie alle geöffneten Dateien und beenden Sie alle geöffneten Programme.
  • Seite 11 WARNUNG: Trennen Sie den Computer vom Netz, bevor Sie die Computerabdeckung oder Verkleidungselemente entfernen. Bringen Sie nach Abschluss der Arbeiten innerhalb des Computers wieder alle Abdeckungen, Verkleidungselemente und Schrauben an, bevor Sie das Gerät erneut an das Stromnetz anschließen. VORSICHT: Achten Sie auf eine ebene und saubere Arbeitsfläche, um Schäden am Computer zu vermeiden.

  • Seite 12: Empfohlene Werkzeuge

    Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kreuzschlitzschraubenzieher #1 • Kunststoffstift Schraubenliste Tabelle 1. Schraubenliste Komponente Zur Befestigung Schraubentyp Menge Abbildung Schraube Bodenabdecku Handballenstütz M2,5 x 13 en-Baugruppe Akku Handballenstütz M2,5 x 5 en-Baugruppe Computersocke Handballenstütz...
  • Seite 13 Komponente Zur Befestigung Schraubentyp Menge Abbildung Schraube Tastaturhalteru Handballenstütz M2x3 en-Baugruppe Netzadapteran Handballenstütz M2x3 schlusshalterun en-Baugruppe Betriebsschalte Handballenstütz M2x3 rplatine en-Baugruppe Hintere E/A- Computersockel M2,5 x 7 Abdeckung SSD-Laufwerk Computersockel M2x3 Subwoofer Handballenstütz M2 x 2 en-Baugruppe Systemplatinen Handballenstütz M2,5 x 5 baugruppe en-Baugruppe Touchpad-...

  • Seite 14: Nach Der Arbeit An Komponenten Im Inneren Des Computers

    Nach der Arbeit an Komponenten im Inneren des Computers VORSICHT: Im Inneren des Computers vergessene oder lose Schrauben können den Computer erheblich beschädigen. Bringen Sie alle Schrauben wieder an und stellen Sie sicher, dass sich im Inneren des Computers keine losen Schrauben mehr befinden. Schließen Sie alle externen Geräte, Peripheriegeräte oder Kabel wieder an, die Sie vor dem Arbeiten an Ihrem Computer entfernt haben.

  • Seite 15: Entfernen Der Bodenabdeckung

    Entfernen der Bodenabdeckung WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 16 Lösen Sie die unverlierbare Schraube, mit der die Bodenabdeckung am Computersockel befestigt ist, sodass zwischen den beiden Bauteilen eine Lücke entsteht. Hebeln Sie mithilfe eines Kunststoffstifts vorsichtig die Bodenabdeckung vom Spalt um die unverlierbare Schraube herum ab, sodass sich die Klammern an der Bodenabdeckung vom Computersockel lösen.
  • Seite 17 Heben Sie die Bodenabdeckung aus dem Computersockel heraus.
  • Seite 18 Trennen Sie das Batteriekabel von der Systemplatine. Halten Sie den Betriebsschalter für fünf Sekunden gedrückt, um die Systemplatine zu erden.

  • Seite 19: Wiedereinbauen Der Bodenabdeckung

    Wiedereinbauen der Bodenabdeckung WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 20: Vorgehensweise

    Vorgehensweise Verbinden Sie das Batteriekabel mit der Systemplatine. Schieben Sie die Bodenabdeckung in die Schlitze im Computersockel.
  • Seite 21 Lassen Sie die Abdeckung für die Unterseite einrasten. Ziehen Sie die unverlierbare Schraube fest, mit der die Bodenabdeckung am Computersockel befestigt wird.
  • Seite 22 Befestigen Sie die sechs Schrauben (M2.5x13) wieder, mit denen die Abdeckung für die Computerunterseite am Computersockel befestigt wird.

  • Seite 23: Entfernen Des Festplattenlaufwerks

    Entfernen des Festplattenlaufwerks WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 24 Heben Sie die Festplattenbaugruppe zusammen mit dem Kabel aus dem Computersockel. Entfernen Sie die vier Schrauben (M3x3), mit denen die Festplattenlaufwerkhalterung an der Festplattenbaugruppe befestigt wird. Heben Sie die Festplattenlaufwerkhalterung vom Festplattenlaufwerk.
  • Seite 25 Trennen Sie den Interposer von der Festplatte.

  • Seite 26: Wiedereinbauen Der Festplatte

    Wiedereinbauen der Festplatte WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 27 Bringen Sie die vier Schrauben (M3x3) wieder an, mit denen die Festplattenlaufwerkhalterung an der Festplattenbaugruppe befestigt wird. Richten Sie die Schraubenbohrungen auf der Festplattenbaugruppe an den Schraubenbohrungen am Computersockel aus. Bringen Sie die vier Schrauben (M2,5x5) wieder an, mit denen die Festplattenbaugruppe am Computersockel befestigt wird.

  • Seite 28: Voraussetzungen Nach Der Arbeit Am Computer

    Verbinden Sie das Festplattenlaufwerkkabel mit der Systemplatine. Voraussetzungen nach der Arbeit am Computer Bringen Sie die Bodenabdeckung wieder an.

  • Seite 29: Entfernen Der Wireless-Karte

    Entfernen der Wireless-Karte WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 30: Vorgehensweise

    Vorgehensweise Heben Sie die Klappe über der Wireless-Karte an, um Zugang zur Wireless- Kartenhalterung und der zugehörigen Schraube zu erhalten. Entfernen Sie die Schraube (M2x3), mit der die Wireless-Kartenhalterung am Computersockel befestigt ist. Heben Sie die Wireless-Kartenhalterung von der Wireless-Karte. Heben Sie die Wireless-Karte an und schieben Sie sie aus dem Wireless- Kartensteckplatz.
  • Seite 31 Trennen Sie die Antennenkabel von der Wireless-Karte.

  • Seite 32: Wiedereinbauen Der Wireless-Karte

    Wiedereinbauen der Wireless- Karte WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 33: Voraussetzungen Nach Der Arbeit Am Computer

    Drücken Sie auf das andere Ende der Wireless-Karte und bringen Sie die Schraube (M2x3) wieder an, mit der die Wireless-Kartenhalterung am Computersockel befestigt wird. Voraussetzungen nach der Arbeit am Computer Bringen Sie die Bodenabdeckung wieder an.

  • Seite 34: Entfernen Des Ssd-Laufwerks

    Entfernen des SSD-Laufwerks WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 35 Schieben Sie das SSD-Laufwerk aus dem SSD-Steckplatz.

  • Seite 36: Wiedereinbauen Des Ssd-Laufwerks

    Wiedereinbauen des SSD- Laufwerks WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 37: Voraussetzungen Nach Der Arbeit Am Computer

    Befestigen Sie wieder die Schraube (M2x3), mit der das SSD-Laufwerk am Computersockel befestigt ist. Voraussetzungen nach der Arbeit am Computer Bringen Sie die Bodenabdeckung wieder an.

  • Seite 38: Entfernen Der Speichermodule

    Entfernen der Speichermodule WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 39 Schieben Sie das Speichermodul aus dem Speichermodulsteckplatz.

  • Seite 40: Wiedereinbauen Der Speichermodule

    Wiedereinbauen der Speichermodule WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 41: Voraussetzungen Nach Der Arbeit Am Computer

    Drücken Sie das Speichermodul nach unten, bis es mit einem Klicken einrastet. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut. Voraussetzungen nach der Arbeit am Computer Bringen Sie die Bodenabdeckung wieder an.

  • Seite 42: Entfernen Der Hinteren E/A-Abdeckung

    Entfernen der hinteren E/A- Abdeckung WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 43 Ziehen Sie die hintere E/A-Abdeckung vom Computersockel ab.

  • Seite 44: Wiedereinbauen Der Hinteren E/A-Abdeckung

    Wiedereinbauen der hinteren E/A-Abdeckung WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 45: Voraussetzungen Nach Der Arbeit Am Computer

    Bringen Sie die beiden Schrauben (M2.5x7), mit denen die hintere E/A- E/A-Abdeckung an der Handballenstützen-Baugruppe befestigt ist, wieder Voraussetzungen nach der Arbeit am Computer Bringen Sie die Bodenabdeckung wieder an.

  • Seite 46: Entfernen Des Computersockels

    Entfernen des Computersockels WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 47 Trennen Sie das rechte und das linke Tron-Anzeigekabel von der Systemplatine. Entfernen Sie die zwei Schrauben (M2,5x5), mit denen die Tron- Anzeigehalterung an der Handballenstützen-Baugruppe befestigt ist.
  • Seite 48 Entfernen Sie die 14 Schrauben (M2,5x8), mit denen der Computersockel an der Handballenstützen-Baugruppe befestigt ist. Hebeln Sie den Computersockel von der linken Ecke der Handballenstützen- Baugruppe her ab.
  • Seite 49 Heben Sie den Computersockel von der Handballenstützen-Baugruppe ab.

  • Seite 50: Wiedereinbauen Des Computersockels

    Wiedereinbauen des Computersockels WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 51 Richten Sie die Schraubenbohrungen der Tron-Anzeigehalterung an den Schraubenbohrungen der Handballenstützen-Baugruppe aus. Bringen Sie die 14 Schrauben (M2,5x8) wieder an, mit denen der Computersockel an der Handballenstützen-Baugruppe befestigt wird.
  • Seite 52 Bringen Sie die zwei Schrauben (M2,5x5) wieder an, mit denen die Tron- Anzeigehalterung an der Handballenstützen-Baugruppe befestigt wird. Verbinden Sie das rechte und das linke Tron-Anzeigekabel mit der Systemplatine.

  • Seite 53: Voraussetzungen Nach Der Arbeit Am Computer

    Führen Sie das Antennenkabel durch die Kabelführungen am Computersockel. Voraussetzungen nach der Arbeit am Computer Bringen Sie die hintere E/A-Abdeckung wieder an. Bauen Sie das Solid-State-Laufwerk wieder ein. Setzen Sie die Wireless-Karte wieder ein. Befolgen Sie das Verfahren von Schritt 4 bis Schritt 7 im Abschnitt „Wiedereinbauen der Festplatte“.

  • Seite 54: Entfernen Der Knopfzellenbatterie

    Entfernen der Knopfzellenbatterie WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 55 Entfernen Sie vorsichtig die Knopfzellenbatterie zusammen mit dem Kabel von der Handballenstützen-Baugruppe.

  • Seite 56: Wiedereinbauen Der Knopfzellenbatterie

    Wiedereinbauen der Knopfzellenbatterie WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 57: Voraussetzungen Nach Der Arbeit Am Computer

    Schließen Sie das Knopfzellenbatteriekabel auf der Systemplatine an. Voraussetzungen nach der Arbeit am Computer Bringen Sie den Computersockel wieder an. Bringen Sie die hintere E/A-Abdeckung wieder an. Bauen Sie das Solid-State-Laufwerk wieder ein. Setzen Sie die Wireless-Karte wieder ein. Befolgen Sie das Verfahren von Schritt 4 bis Schritt 7 im Abschnitt „Wiedereinbauen der Festplatte“.

  • Seite 58: Entfernen Der Lautsprecher

    Entfernen der Lautsprecher WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 59 Heben Sie den Lüfter zusammen mit seinem Kabel aus der Handballenstützenbaugruppe heraus.

  • Seite 60: Wiedereinbauen Der Lautsprecher

    Wiedereinbauen der Lautsprecher WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 61: Voraussetzungen Nach Der Arbeit Am Computer

    Schließen Sie das Lautsprecherkabel an die Systemplatine an. Voraussetzungen nach der Arbeit am Computer Bringen Sie den Computersockel wieder an. Bringen Sie die hintere E/A-Abdeckung wieder an. Bauen Sie das Solid-State-Laufwerk wieder ein. Setzen Sie die Wireless-Karte wieder ein. Befolgen Sie das Verfahren von Schritt 4 bis Schritt 7 im Abschnitt „Wiedereinbauen der Festplatte“.

  • Seite 62: Entfernen Der E/A-Platine

    Entfernen der E/A-Platine WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 63 Drehen Sie die E/A-Platine um. Trennen Sie das Subwoofer-Kabel.
  • Seite 64 Lösen Sie die E/A-Platine aus der Handballenstütze.

  • Seite 65: Wiedereinbauen Der E/A-Platine

    Wiedereinbauen der E/A-Platine WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 66 Drehen Sie die E/A-Platine um. Positionieren Sie unter Verwendung der Führungsstifte die E/A-Platine auf der Handballenstützen-Baugruppe und richten Sie die Schraubenbohrungen der E/A-Platine an den Schraubenbohrungen der Handballenstützen- Baugruppe aus. Bringen Sie die zwei Schrauben (M2.5x5) wieder an, mit denen die E/A- Platine an der Handballenstützenbaugruppe befestigt ist.

  • Seite 67: Voraussetzungen Nach Der Arbeit Am Computer

    Befestigen Sie das Klebeband, mit dem das Kabel der E/A-Platine an der E/A-Platine befestigt ist. Voraussetzungen nach der Arbeit am Computer Bringen Sie den Computersockel wieder an. Bringen Sie die hintere E/A-Abdeckung wieder an. Bauen Sie das Solid-State-Laufwerk wieder ein. Setzen Sie die Wireless-Karte wieder ein.

  • Seite 68: Entfernen Des Subwoofers

    Entfernen des Subwoofers WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 69 Heben Sie den Subwoofer zusammen mit seinem Kabel aus der Handballenstützen-Baugruppe.

  • Seite 70: Wiedereinbauen Des Subwoofers

    Wiedereinbauen des Subwoofers WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 71: Voraussetzungen Nach Der Arbeit Am Computer

    Voraussetzungen nach der Arbeit am Computer Bauen Sie die E/A-Platine wieder ein. Bringen Sie den Computersockel wieder an. Bringen Sie die hintere E/A-Abdeckung wieder an. Bauen Sie das Solid-State-Laufwerk wieder ein. Setzen Sie die Wireless-Karte wieder ein. Befolgen Sie das Verfahren von Schritt 4 bis Schritt 7 im Abschnitt „Wiedereinbauen der Festplatte“.

  • Seite 72: Entfernen Der Systemplatine

    Entfernen der Systemplatine WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 73: Vorgehensweise

    Vorgehensweise Drehen Sie den Computer um. Ziehen Sie das Klebeband ab, mit der das Bildschirmkabel an der Systemplatine befestigt ist. Öffnen Sie den Riegel und trennen Sie das Bildschirmkabel von der Systemplatine. Trennen Sie das Tobii-Eye-Tracker-Platinenkabel (optional) von der Systemplatine. Öffnen Sie den Riegel und trennen Sie das Kabel der Betriebsschalterplatine von der Systemplatine.
  • Seite 74 Öffnen Sie den Riegel und trennen Sie das Kabel der Makrotasten (optional) von der Systemplatine. 10 Öffnen Sie den Riegel und trennen Sie das Kabel der Tastaturhintergrundbeleuchtung (optional) von der Systemplatine. 11 Öffnen Sie den Riegel und trennen Sie das Tastaturkabel (optional) von der Systemplatine.
  • Seite 75 19 Ziehen Sie das Klebeband ab, mit dem das Knopfzellenbatteriekabel an der Systemplatine befestigt ist. 20 Entfernen Sie die Schraube (M2.5x5), mit der die USB-Typ-C- Anschlusshalterung an der Systemplatine befestigt ist, und heben Sie die USB-Typ-C-Anschlusshalterung aus der Systemplatine. 21 Entfernen Sie die sieben Schrauben (M2,5x5), mit denen die Systemplatinenbaugruppe an der Handballenstützen-Baugruppe befestigt ist.
  • Seite 76 22 Heben Sie die Systemplatinenbaugruppe aus der Handballenstützen- Baugruppe. 23 Entfernen Sie die Kühlkörperbaugruppe. 24 Trennen Sie das Kabel der E/A-Platine von der Rückseite der Systemplatine.
  • Seite 77 25 Nachdem alle oben genannten Schritte ausgeführt wurden, verbleibt die Systemplatine.

  • Seite 78: Wiedereinbauen Der Systemplatine

    Wiedereinbauen der Systemplatine WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 79 Bringen Sie die Schraube (M2.5x5), mit der die USB-Typ-C Anschlusshalterung an der Systemplatine befestigt ist, wieder an. Schieben Sie das E/A-Platinenkabel in den Anschluss auf der E/A-Platine und schließen Sie den Riegel, um das Kabel zu sichern. Befestigen Sie das Klebeband, mit dem das Kabel der E/A-Platine an der E/A-Platine befestigt ist.
  • Seite 80 14 Schließen Sie das Knopfzellenbatteriekabel auf der Systemplatine an. 15 Schieben Sie das Tastaturkabel (optional) in den Anschluss auf der Systemplatine und schließen Sie den Riegel, um das Kabel zu sichern. 16 Schieben Sie das Kabel der Tastaturhintergrundbeleuchtung (optional) in den Anschluss auf der Systemplatine und schließen Sie den Riegel, um das Kabel zu sichern.
  • Seite 81 18 Schieben Sie das Kabel für die Makro-Tasten-Hintergrundbeleuchtung (optional) in den entsprechenden Anschluss auf der Systemplatine und schließen Sie den Riegel, um das Kabel zu sichern. 19 Drehen Sie den Computer um. 20 Schließen Sie das Logo-Platinenkabel an die Systemplatine an. 21 Schieben Sie das Kabel der Betriebsschalterplatine in den Anschluss an der Systemplatine und schließen Sie den Riegel, um das Kabel zu befestigen.

  • Seite 82: Voraussetzungen Nach Der Arbeit Am Computer

    24 Befestigen Sie das Klebeband, mit dem das Bildschirmkabel an der Systemplatine befestigt wird. Voraussetzungen nach der Arbeit am Computer Setzen Sie die Speichermodule wieder ein. Bringen Sie den Computersockel wieder an. Bringen Sie die hintere E/A-Abdeckung wieder an. Bauen Sie das Solid-State-Laufwerk wieder ein.

  • Seite 83: Entfernen Des Kühlkörpers

    Entfernen des Kühlkörpers WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 84 Trennen Sie das Lüfterkabel von der Systemplatine. Ziehen Sie das Klebeband ab, mit dem das Lüfterkabel am Lüfter befestigt ist. Trennen Sie das Lüfterkabel von der Systemplatine. Ziehen Sie das Klebeband ab, mit dem das Lüfterkabel am Lüfter befestigt ist. ANMERKUNG: Für Computer mit NVIDIA GeForce GTX 1060 Grafikcontroller, entfernen Sie die Lüfter nach Trennung der Lüfterkabel von der Systemplatine.
  • Seite 85 Lösen Sie die Kühlkörperanordnung von der Systemplatine.

  • Seite 86: Austauschen Des Kühlkörpers

    Austauschen des Kühlkörpers WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 87 Bringen Sie die sieben Schrauben (M2x3) wieder an, mit denen die Kühlkörperbaugruppe an der Systemplatine befestigt ist. Drehen Sie die Systemplatinenbaugruppe um. ANMERKUNG: Für Computer mit NVIDIA GeForce GTX 1060 Grafikcontroller, setzen Sie den Lüfter in die Steckplätze auf der Systemplatine.

  • Seite 88: Voraussetzungen Nach Der Arbeit Am Computer

    Bringen Sie das Klebeband wieder an, mit dem die Lüfterkabel an den Lüftern befestigt werden. Voraussetzungen nach der Arbeit am Computer Befolgen Sie das Verfahren von Schritt 2 bis Schritt 18 im Abschnitt „Austauschen der Systemplatine“. Bringen Sie den Computersockel wieder an.

  • Seite 89: Entfernen Des Netzadapteranschlusses

    Entfernen des Netzadapteranschlusses WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 90 Ziehen Sie das Klebeband ab, mit dem das Netzadapteranschluss-Kabel an der Handballenstützen-Baugruppe befestigt ist. Entfernen Sie das Kabel aus den Kabelführungen der Handballenstützen- Baugruppe.

  • Seite 91: Wiedereinbauen Des Netzadapteranschlusses

    Wiedereinbauen des Netzadapteranschlusses WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 92: Voraussetzungen Nach Der Arbeit Am Computer

    Befestigen Sie die Schraube (M2x3) wieder, mit der die Netzadapteranschlusshalterung an der Handballenstützen-Baugruppe befestigt ist. Voraussetzungen nach der Arbeit am Computer Befolgen Sie das Verfahren von Schritt 2 bis Schritt 18 im Abschnitt „Austauschen der Systemplatine“. Bringen Sie den Computersockel wieder an.

  • Seite 93: Entfernen Der Betriebsschalterplatine

    Entfernen der Betriebsschalterplatine WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 94 Heben Sie die Betriebsschalterplatine mit dem Kabel aus der Handballenstützenbaugruppe.

  • Seite 95: Wiedereinsetzen Der Betriebsschalterplatine

    Wiedereinsetzen der Betriebsschalterplatine WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 96: Voraussetzungen Nach Der Arbeit Am Computer

    Bringen Sie die beiden Schrauben (M2x3), mit denen die Betriebsschalterplatine an der Handballenstützen-Baugruppe befestigt wird, wieder an. Voraussetzungen nach der Arbeit am Computer Befolgen Sie das Verfahren von Schritt 2 bis Schritt 18 im Abschnitt „Austauschen der Systemplatine“. Bringen Sie den Computersockel wieder an.

  • Seite 97: Entfernen Der Bildschirmbaugruppe

    Entfernen der Bildschirmbaugruppe WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 98: Vorgehensweise

    Vorgehensweise Entfernen Sie die sechs Schrauben (M2.5x5), mit denen die Bildschirmbaugruppe an der Handballenstützen-Baugruppe befestigt ist. Drehen Sie den Computer um. Ziehen Sie das Klebeband ab, um die Antennenkabel von der Handballenstützen-Baugruppe zu entfernen. Entfernen Sie das Logo-Platinenkabel aus den Kabelführungen auf der Handballenstützen-Baugruppe.
  • Seite 99 Entfernen Sie das Tobii-Eye-Tracker-Kabel und das Bildschirmkabel aus den Kabelführungen der Handballenstützen-Baugruppe. Schieben Sie die Antennenkabel, das Logo-Platinenkabel, das Tobii-Eye- Tracker-Kabel und das Bildschirmkabel durch die Öffnungen der Handballenstützen-Baugruppe.
  • Seite 100 Heben Sie die Bildschirmbaugruppe vom Computersockel ab.

  • Seite 101: Wiedereinsetzen Der Bildschirmbaugruppe

    Wiedereinsetzen der Bildschirmbaugruppe WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 102 Schieben Sie die Antennenkabel, das Logo-Platinenkabel, das Tobii-Eye- Tracker-Kabel und das Bildschirmkabel durch die Öffnungen der Handballenstützen-Baugruppe. Führen Sie das Tobii-Eye-Tracker-Kabel und das Bildschirmkabel durch die Kabelführungen der Handballenstützen-Baugruppe.
  • Seite 103 Führen Sie die Antennenkabel und das Logo-Platinenkabel durch die Kabelführungen auf der Handballenstützen-Baugruppe. Drehen Sie den Computer um.

  • Seite 104: Voraussetzungen Nach Der Arbeit Am Computer

    Bringen Sie die sechs Schrauben (M2.5x5) wieder an, mit denen die Bildschirmbaugruppe an der Handballenstützen-Baugruppe befestigt ist. Voraussetzungen nach der Arbeit am Computer Befestigen Sie den Netzadapteranschluss wieder. Befolgen Sie das Verfahren von Schritt 2 bis Schritt 18 im Abschnitt „Austauschen der Systemplatine“.

  • Seite 105: Entfernen Des Akkus

    Entfernen des Akkus WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 106 Heben Sie den Akku aus der Handballenstützenbaugruppe.

  • Seite 107: Wiedereinbauen Des Akkus

    Wiedereinbauen des Akkus WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 108: Voraussetzungen Nach Der Arbeit Am Computer

    Bringen Sie die vier Schrauben (M2,5x5) wieder an, mit denen der Akku an der Handballenstützen-Baugruppe befestigt wird. Voraussetzungen nach der Arbeit am Computer Bringen Sie den Computersockel wieder an. Bringen Sie die hintere E/A-Abdeckung wieder an. Bauen Sie das Solid-State-Laufwerk wieder ein.

  • Seite 109: Entfernen Des Touchpads

    Entfernen des Touchpads WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 110 Heben Sie die Touchpad-Halterung aus der Handballenstützen-Baugruppe. Öffnen Sie den Computer auf 90 Grad und lösen Sie mit einem Kunststoffstift das Touchpad vom Klebeband an der Handballenstützen-Baugruppe.
  • Seite 111 Lösen Sie das Touchpad von der Handballenstützen-Baugruppe. VORSICHT: Um mögliche Schäden an den Führungsstiften der Handballenstützen-Baugruppe zu vermeiden, lösen Sie das Touchpad vorsichtig von der Handballenstützen-Baugruppe.

  • Seite 112: Austauschen Des Touchpads

    Austauschen des Touchpads WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 113: Vorgehensweise

    Vorgehensweise Verwenden Sie die Führungsstifte auf der Handballenstützenbaugruppe, um das Touchpad an der Handballenstützen-Baugruppe zu befestigen. ANMERKUNG: Entfernen Sie das Klebeband auf der Handballenstützen-Baugruppe gründlich, um eine Lücke zwischen dem Touchpad und der Handballenstützen-Baugruppe zu vermeiden. Richten Sie die Schraubenbohrungen auf der Touchpad-Halterung an den Schraubenbohrungen auf der Handballenstützen-Baugruppe aus.

  • Seite 114: Voraussetzungen Nach Der Arbeit Am Computer

    Schieben Sie das Touchpad-Kabel in den Anschluss auf der Systemplatine und schließen Sie den Riegel, um das Kabel zu befestigen. Voraussetzungen nach der Arbeit am Computer Bauen Sie den Akku wieder ein. Bringen Sie den Computersockel wieder an. Bringen Sie die hintere E/A-Abdeckung wieder an.

  • Seite 115: Entfernen Der Tastatur

    Entfernen der Tastatur WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 116 Heben Sie die Tastaturhalterung aus der Halterung für die Handballenstütze. Öffnen Sie die Riegel und trennen Sie das Kabel der Makro-Tasten und das Kabel für die Makro-Tasten Hintergrundbeleuchtung von der Tastatur.
  • Seite 117 Lösen Sie Kabel der Makro-Tasten und das Kabel für die Makro-Tasten- Hintergrundbeleuchtung von der Tastatur.
  • Seite 118 Heben Sie die Tastatur schräg an und entfernen Sie sie aus den Halterungen auf der Handballenstützen-Baugruppe.

  • Seite 119: Wiedereinbauen Der Tastatur

    Wiedereinbauen der Tastatur WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 120: Vorgehensweise

    Vorgehensweise VORSICHT: Stellen Sie sicher, dass sich unter der Tastatur keine Kabel befinden. Schieben Sie die Tastatur unter die Riegel an der Handballenstützen- Baugruppe. Schieben Sie das Makro-Tasten-Kabel und das Kabel für die Makro-Tasten- Hintergrundbeleuchtung in die jeweiligen Anschlüsse und schließen Sie die Riegel, um die Kabel zu befestigen.
  • Seite 121 Verbinden Sie das Kabel der Makro-Tasten und das Kabel für die Makro- Tasten-Hintergrundbeleuchtung mit der Tastatur. Richten Sie die Schraubenbohrungen der Tastaturhalterung an den Schraubenbohrungen der Handballenstützen-Baugruppe aus.

  • Seite 122: Voraussetzungen Nach Der Arbeit Am Computer

    Bringen Sie die 17 Schrauben (M2x3) wieder an, mit denen die Tastaturhalterung an der Handballenstützen-Baugruppe befestigt wird. Voraussetzungen nach der Arbeit am Computer Bauen Sie den Akku wieder ein. Befestigen Sie den Netzadapteranschluss wieder. Befolgen Sie das Verfahren von Schritt 2 bis Schritt 18 im Abschnitt „Austauschen der Systemplatine“.
  • Seite 123 11 Setzen Sie die Wireless-Karte wieder ein. 12 Befolgen Sie das Verfahren von Schritt 4 bis Schritt 7 im Abschnitt „Wiedereinbauen der Festplatte“. 13 Bringen Sie die Bodenabdeckung wieder an.

  • Seite 124: Entfernen Der Makrotasten

    Entfernen der Makrotasten WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 125: Vorgehensweise

    Vorgehensweise Heben Sie die Makro-Tasten schräg an und lösen Sie sie aus den Halterungen der Handballenstützen-Baugruppe.

  • Seite 126: Wiedereinbauen Der Makrotasten

    Wiedereinbauen der Makrotasten WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 127: Vorgehensweise

    Vorgehensweise VORSICHT: Stellen Sie sicher, dass sich unter den Makrotasten keine Kabel befinden. Schieben Sie die Makrotasten unter die Halterungen an der Handballenstützen-Baugruppe. Voraussetzungen nach der Arbeit am Computer Bringen Sie die Tastatur wieder an. Bauen Sie den Akku wieder ein. Befestigen Sie den Netzadapteranschluss wieder.
  • Seite 128 Setzen Sie die Knopfzellenbatterie wieder ein. Bringen Sie den Computersockel wieder an. Bringen Sie die hintere E/A-Abdeckung wieder an. 10 Setzen Sie die Speichermodule wieder ein. 11 Bauen Sie das Solid-State-Laufwerk wieder ein. 12 Setzen Sie die Wireless-Karte wieder ein. 13 Befolgen Sie das Verfahren von Schritt 4 bis Schritt 7 im Abschnitt „Wiedereinbauen der Festplatte“.

  • Seite 129: Entfernen Der Handballenstütze

    Entfernen der Handballenstütze WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 130: Vorgehensweise

    19 Entfernen Sie die Bildschirmbaugruppe. Vorgehensweise Nachdem alle unter „Voraussetzungen“ beschriebenen Schritte ausgeführt wurden, verbleibt die Handballenstützen-Baugruppe.

  • Seite 131: Wiedereinbauen Der Handballenstütze

    Wiedereinbauen der Handballenstütze WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 132 13 Setzen Sie die Knopfzellenbatterie wieder ein. 14 Bringen Sie den Computersockel wieder an. 15 Bringen Sie die hintere E/A-Abdeckung wieder an. 16 Bauen Sie das Solid-State-Laufwerk wieder ein. 17 Setzen Sie die Wireless-Karte wieder ein. 18 Befolgen Sie das Verfahren von Schritt 4 bis Schritt 7 im Abschnitt „Wiedereinbauen der Festplatte“.

  • Seite 133: Herunterladen Von Treibern

    Herunterladen von Treibern Herunterladen der Audiotreiber Schalten Sie den Computer ein. Rufen Sie die Website www.dell.com/support auf. Geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Submit (Senden). ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Cpmputermodell.

  • Seite 134: Herunterladen Des Chipsatz-Treibers

    12 Klicken Sie in der Drop-down-Liste auf Audio. 13 Klicken Sie auf Herunterladen, um den Audiotreiber für Ihren Computer herunterzuladen. 14 Sobald der Download abgeschlossen ist, wechseln Sie zu dem Ordner, in dem Sie die Datei für den Audiotreiber gespeichert haben. 15 Doppelklicken Sie auf das Dateisymbol des Audiotreibers und befolgen Sie die Anweisungen auf dem Bildschirm, um den Treiber zu installieren.

  • Seite 135: Herunterladen Des Grafikkartentreibers

    Wählen Sie einen Speicherort zur Speicherung der Dateien aus. 10 Falls Aufforderungen der User Account Control (Benutzerkontensteuerung) angezeigt werden: Erlauben Sie, dass Änderungen am System vorgenommen werden. Die Anwendung installiert alle Treiber und Aktualisierungen, die ermittelt wurden. ANMERKUNG: Nicht alle Dateien können automatisch installiert werden.

  • Seite 136: Herunterladen Des Netzwerktreibers

    Klicken Sie auf View Drivers for My System (Treiber für mein System anzeigen). Klicken Sie auf Download and Install (Herunterladen und installieren), um alle für Ihren Computer erkannten Treiberaktualisierungen zu installieren. Wählen Sie einen Speicherort zur Speicherung der Dateien aus. 10 Falls Aufforderungen der User Account Control (Benutzerkontensteuerung) angezeigt werden: Erlauben Sie, dass Änderungen am System vorgenommen werden.
  • Seite 137 Geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Submit (Senden). ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Cpmputermodell. Klicken Sie auf Drivers & Downloads (Treiber & Downloads). Klicken Sie auf die Schaltfläche Detect Drivers (Treiber erkennen).

  • Seite 138: Herunterladen Des Tobii-Treibers

    Herunterladen des Tobii-Treibers Schalten Sie den Computer ein. Rufen Sie die Website www.dell.com/support auf. Geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Submit (Senden). ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Cpmputermodell.

  • Seite 139: Herunterladen Des Usb-Treibers

    14 Sobald der Download abgeschlossen ist, wechseln Sie zu dem Ordner, in dem Sie die Datei für den Tobii-Treiber gespeichert haben. 15 Doppelklicken Sie auf das Dateisymbol des Tobii-Treibers und befolgen Sie die Anweisungen auf dem Bildschirm, um den Treiber zu installieren. Herunterladen des USB-Treibers Schalten Sie den Computer ein.

  • Seite 140: Herunterladen Des Wireless-Treibers

    11 Klicken Sie auf Category (Kategorie), um Download und Installation manuell durchzuführen. 12 Klicken Sie in der Drop-down-Liste auf Chipset (Chipsatz). 13 Klicken Sie auf Download (Herunterladen), um den USB-Treiber für Ihren Computer herunterzuladen. 14 Sobald der Download abgeschlossen ist, wechseln Sie zu dem Ordner, in dem Sie die Datei für den USB-Treiber gespeichert haben.
  • Seite 141 Klicken Sie auf Download and Install (Herunterladen und installieren), um alle für Ihren Computer erkannten Treiberaktualisierungen zu installieren. Wählen Sie einen Speicherort zur Speicherung der Dateien aus. 10 Falls Aufforderungen der User Account Control (Benutzerkontensteuerung) angezeigt werden: Erlauben Sie, dass Änderungen am System vorgenommen werden.

  • Seite 142: System-Setup

    System-Setup ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt. Startreihenfolge Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt- Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie: •...

  • Seite 143: Navigationstasten

    Navigationstasten ANMERKUNG: Bei den meisten Optionen im System-Setup werden Änderungen zunächst nur gespeichert und erst beim Neustart des Systems wirksam. Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld. Pfeil nach unten Weiter zum nächsten Feld. Eingabetaste Wählt einen Wert im ausgewählten Feld aus (falls vorhanden) oder folgt dem Link in diesem Feld.

  • Seite 144: Aufrufen Des Bios-Setup-Programms

    • Ändern von Informationen zur Systemkonfiguration. • Einstellen oder Ändern von benutzerdefinierbaren Optionen wie Benutzerkennwort oder Typ der installierten Festplatte sowie Aktivieren oder Deaktivieren von Basisgeräten. Aufrufen des BIOS-Setup-Programms Schalten Sie den Computer ein oder führen Sie einen Neustart durch. Während des POST-Vorgangs wird das DELL Logo sowie eine Aufforderung zum Drücken der Taste F2 angezeigt.

  • Seite 145: Prüfen Des Systemspeichers Im Bios-Setup-Programm

    Drücken Sie die Taste F2, sobald das DELL Logo auf dem Bildschirm angezeigt wird, um das BIOS-Setup-Programm aufzurufen. Eine Liste der Festplatten wird unter Systeminformationen in der Gruppe Allgemein angezeigt. Prüfen des Systemspeichers im BIOS-Setup-Programm Schalten Sie den Computer ein oder führen Sie einen Neustart durch. Drücken Sie die Taste F2, sobald das Dell Logo angezeigt wird, um das BIOS- Setup-Programm aufzurufen.
  • Seite 146 Main (Haupteinstellungen) CPU ID Zeigt den ID-Code des Prozessors an. CPU L1 Cache Zeigt die Größe des Prozessor-L1- Caches an. CPU L2 Cache Zeigt die Größe des Prozessor-L2- Caches an. CPU L3 Cache Zeigt die Größe des Prozessor-L3- Caches an. Integrated Graphics Zeigt die integrierte Grafikkarte an.
  • Seite 147 Tabelle 8. Optionen der System-Einstellungen – Erweitertmenü Advanced (Erweitert) Intel(R) SpeedStep(TM) Ermöglicht das Aktivieren oder Deaktivieren der Intel SpeedStep- Technologie. Standardeinstellung: Enabled (Aktiviert) ANMERKUNG: Bei Aktivierung dieser Option werden Taktrate und Kernspannung des Prozessors dynamisch an die Prozessorauslastung angepasst. Virtualization Ermöglicht das Aktivieren oder Deaktivieren der Funktion der Intel- Virtualisierungstechnologie für den...
  • Seite 148 Advanced (Erweitert) legt fest, wie das BIOS (ohne USB- fähiges Betriebssystem) mit USB- Geräten umgeht. USB-Emulation ist während des Einschalt-Selbsttests (POST) immer aktiviert. Standardeinstellung: Enabled (Aktiviert) ANMERKUNG: Sie können ein USB-Gerät (Diskettenlaufwerk, Festplattenlaufwerk oder Speicherstick) egal welcher Art, nicht booten, wenn diese Option deaktiviert ist.
  • Seite 149 Advanced (Erweitert) Standardeinstellung: Enabled (Aktiviert) SATA Operation Ermöglicht die Konfiguration des Betriebsmodus des integrierten SATA- Festplatten-Controllers. Standardeinstellung: AHCI Adapter Warnings Ermöglicht Ihnen die Auswahl, ob der Computer Warnmeldungen anzeigen soll, wenn Sie Wechselstromadapter verwenden, die von Ihrem Computer nicht unterstützt werden. Standardeinstellung: Enabled (Aktiviert) Function Key Behavior...
  • Seite 150 Advanced (Erweitert) Standardeinstellung: Software controlled (Software-gesteuert) Intel(R) Software Guard Zeigt die für Intel Software Guard Extensions allocated memory size Extensions zugewiesene Speichergröße an. BIOS Recovery from Hard Drive Ermöglichen Sie dem Benutzer das Wiederherstellen nach gewissen beschädigten BIOS-Bedingungen von einer Wiederherstellungsdatei auf der primären Festplatte des Benutzers Standardeinstellung: Enabled (Aktiviert)
  • Seite 151 Advanced (Erweitert) Standardeinstellung: Disabled (Deaktiviert) SupportAssist System Resolution (SupportAssist- Systemproblemlösung) Auto OS Recovery Threshold Zur Kontrolle des automatischen Startablaufs der Konsole für SupportAssist-Systemproblemlösung und des Dell BS- Wiederherstellungstools. Standardwert: 2 SupportAssist OS Recovery Aktivieren oder Deaktivieren der SupportAssist- Betriebssystemwiederherstellung. Standardeinstellung: Enabled (Aktiviert) Intel(R) Rapid Storage Technology Physische Festplatten ohne RAID...
  • Seite 152 Security (Sicherheit) Admin Password Ermöglicht das Festlegen des Administrator-Kennworts. Das Administrator-Passwort steuert den Zugriff auf das System-Setup- Dienstprogramm. System Password Ermöglicht das Festlegen des Systemkennworts. Das Systempasswort kontrolliert den Zugriff auf den Computer beim Starten. HDD password Ermöglicht Ihnen das Festlegen, Ändern oder Löschen des Kennworts für das Festplattenlaufwerk (HDD).
  • Seite 153 Security (Sicherheit) Standardeinstellung: Enabled (Aktiviert) UEFI Capsule Firmware Updates Zum Aktivieren oder Deaktivieren der BIOS-Aktualisierungen über UEFI Capsule-Aktualisierungspakete. Standardeinstellung: Enabled (Aktiviert) Tabelle 10. Optionen der System-Einstellungen — Menü „Hochfahren“ Boot (Starten) Boot List Option Zeigt die verfügbaren Startoptionen Standardeinstellung: UEFI File Browser Add Boot Option Ermöglicht Ihnen das Hinzufügen der Startoptionen.
  • Seite 154 Boot (Starten) Boot Option #2 Zeigt die verfügbare zweite Startoption. Boot Option #3 Zeigt die verfügbare dritte Startoption. Tabelle 11. Optionen der System-Einstellungen — Menü „Beenden“ Exit (Beenden) Save Changes and Reset Ermöglicht das Beenden des System- Setup-Programms und das Speichern Ihrer Änderungen.

  • Seite 155: Fehlerbehebung

    Fehlerbehebung Aktualisieren des BIOS Sie müssen evtl. das BIOS aktualisieren, wenn eine Aktualisierung verfügbar ist oder die Systemplatine ausgetauscht wurde. Führen Sie die folgenden Schritte aus, um das BIOS zu aktualisieren: Schalten Sie den Computer ein. Rufen Sie die Website www.dell.com/support auf.

  • Seite 156: Neuinstallieren Von Windows Mithilfe Eines Usb-Wiederherstellungslaufwerks

    Schließen Sie das startfähige USB-Laufwerk an den Computer an, auf dem Sie die BIOS-Aktualisierung durchführen möchten. Starten Sie den Computer neu und drücken Sie F12, wenn das Dell Logo auf dem Bildschirm angezeigt wird. Starten Sie das USB-Laufwerk über das One Time Boot Menu (Systemstartmenü).

  • Seite 157: Enhanced Pre-Boot System Assessment (Epsa, Erweiterte Systemtests Vor Hochfahren Des Computers)

    Klicken Sie auf Recover from a Laufwerk (Vom Laufwerk wiederherstellen). Wählen Sie eine der folgenden Optionen: – Just remove my files (Eigene Dateien entfernen) für Schnellformatierung. – Fully clean the drive (Laufwerk vollständig reinigen) für eine vollständige Formatierung. Klicken Sie auf Recover (Wiederherstellen), um den Wiederherstellungsvorgang zu starten.

  • Seite 158: Ausführen Der Epsa-Diagnose

    Ausführen der ePSA-Diagnose Schalten Sie den Computer ein. Wenn der Computer startet, drücken Sie die F12-Taste, sobald das Dell-Logo angezeigt wird. Wählen Sie auf dem Startmenü-Bildschirm die Option Diagnostics (Diagnose). Klicken Sie auf den Pfeil links unten. Die Diagnose-Vorderseite wird angezeigt. Drücken Sie auf den Pfeil in der unteren rechten Ecke, um zur Seitenliste zu gehen.
  • Seite 159 Zum Beispiel blinkt die Betriebs- /Akkuzustandsanzeige blinkt zwei Mal rot, gefolgt von einer Pause und dann drei Mal blau, gefolgt von einer Pause. Dieses 2,3-Muster läuft weiter, bis der Computer ausgeschaltet ist, und zeigt an, dass kein Speicher oder RAM erkannt wird. Die folgende Tabelle zeigt die verschiedenen Anzeigemuster und was diese angeben.

  • Seite 160: Ein- Und Ausschalten Des Wlan

    • Stetig orange - Verbindung 100 Mbit/s. • Stetig gelb - Verbindung 1.000 Mbit/s. • Gelb flackernd - Netzwerkaktivität. Ein- und Ausschalten des WLAN Wenn Ihr Computer aufgrund von WLAN-Verbindungsproblemen keinen Zugriff auf das Internet hat, können Sie das WLAN aus- und wieder einschalten. Das folgende Verfahren enthält Anweisungen dazu, wie Sie das WLAN aus- und wieder einschalten: ANMERKUNG: Manche Internetdienstanbieter (Internet Service...

  • Seite 161: Wie Sie Hilfe Bekommen Und Kontaktaufnahme Mit Alienware

    Wie Sie Hilfe bekommen und Kontaktaufnahme mit Alienware Selbsthilfe-Ressourcen Über diese Online-Selbsthilfe-Ressourcen erhalten Sie Informationen und Hilfe zu Alienware-Produkten und -Services: Tabelle 13. Alienware-Produkte und Online-Selbsthilfe-Ressourcen Informationen zu Produkten und www.alienware.com Services von Alienware Anwendung Dell Help & Support (Dell...

  • Seite 162: Kontaktaufnahme Mit Alienware

    Anweisungen zur Wartung des Computers Kontaktaufnahme mit Alienware Informationen zur Kontaktaufnahme mit Alienware für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.alienware.com. ANMERKUNG: Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, und bestimmte Dienstleistungen sind in Ihrer Region eventuell nicht verfügbar.
