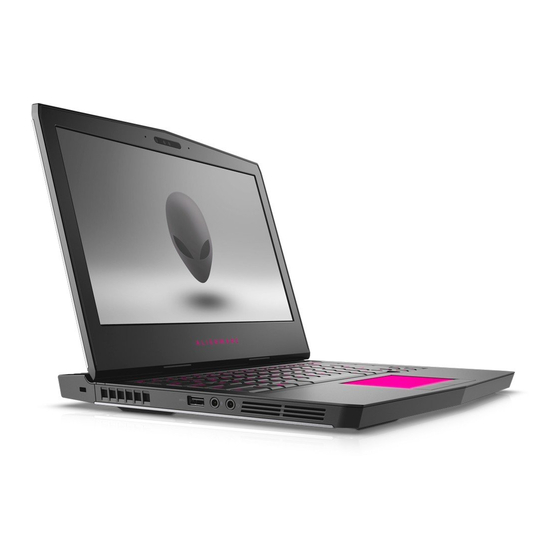

- Seite 1 Alienware 13 R3 Service-Handbuch Computer-Modell: Alienware 13 R3 Vorschriftenmodell: P81G Vorschriftentyp: P81G001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Anmerkungen, Vorsichtshinweise und Warnungen ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie Ihr Produkt besser einsetzen können. VORSICHT: Ein VORSICHTSHINWEIS macht darauf aufmerksam, dass bei Nichtbefolgung von Anweisungen eine Beschädigung der Hardware oder ein Verlust von Daten droht, und zeigt auf, wie derartige Probleme vermieden werden können. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vor der Arbeit an Komponenten im Innern des Computers..............10 ...............10 Bevor Sie beginnen: ................. 10 Sicherheitshinweise ..............12 Empfohlene Werkzeuge ................12 Schraubenliste Nach der Arbeit an Komponenten im Inneren des Computers..............14 Entfernen der Bodenabdeckung.........15 ................15 Vorgehensweise Wiedereinbauen der Bodenabdeckung..... 18 ................18 Vorgehensweise Entfernen der Wireless-Karte........ - Seite 4 Wiedereinbauen des SSD-Laufwerks......25 ................25 Vorgehensweise ......26 Voraussetzungen nach der Arbeit am Computer Entfernen der Speichermodule........27 ................27 Voraussetzungen ................27 Vorgehensweise Wiedereinbauen der Speichermodule......29 ................29 Vorgehensweise ......30 Voraussetzungen nach der Arbeit am Computer Entfernen der hinteren E/A-Abdeckung....31 ................31 Voraussetzungen ................31...
- Seite 5 Wiedereinbauen der Knopfzellenbatterie....40 ................40 Vorgehensweise ......40 Voraussetzungen nach der Arbeit am Computer Entfernen des Kühlkörpers......... 41 ................41 Voraussetzungen ................41 Vorgehensweise Austauschen des Kühlkörpers........43 ................43 Vorgehensweise ......44 Voraussetzungen nach der Arbeit am Computer Entfernen des Akkus...........45 ................45 Voraussetzungen ................
- Seite 6 Wiedereinbauen der Systemplatine......58 ................58 Vorgehensweise ......59 Voraussetzungen nach der Arbeit am Computer Entfernen der Lautsprecher........60 ................60 Voraussetzungen ................60 Vorgehensweise Wiedereinbauen der Lautsprecher......62 ................62 Vorgehensweise ......62 Voraussetzungen nach der Arbeit am Computer Entfernen des Netzadapteranschlusses..... 64 ................64 Voraussetzungen ................
- Seite 7 Wiedereinbauen der Tastatur........75 ................75 Vorgehensweise ......75 Voraussetzungen nach der Arbeit am Computer Entfernen der Bildschirmbaugruppe......77 ................77 Voraussetzungen ................77 Vorgehensweise Wiedereinsetzen der Bildschirmbaugruppe....80 ................80 Vorgehensweise ......80 Voraussetzungen nach der Arbeit am Computer Entfernen der Handballenstütze........ 82 ................
- Seite 8 Austauschen des Kamerakabels......... 93 ................93 Vorgehensweise ......93 Voraussetzungen nach der Arbeit am Computer Entfernen der Kamera..........95 ................95 Voraussetzungen ................95 Vorgehensweise Wiedereinbauen der Kamera........97 ................97 Vorgehensweise ......97 Voraussetzungen nach der Arbeit am Computer Entfernen des Bildschirms.......... 98 ................98 Voraussetzungen ................
- Seite 9 Löschen vergessener Kennwörter ..........121 Löschen von CMOS-Einstellungen ..............121 Aktualisieren des BIOS ..................122 Startmenü ............. 122 Startmenü-Erweiterungen Diagnose..............123 Aktualisieren des BIOS..........125 Wie Sie Hilfe bekommen und Kontaktaufnahme mit Alienware.............126 ..............126 Selbsthilfe-Ressourcen ............ 127 Kontaktaufnahme mit Alienware...
-
Seite 10: Vor Der Arbeit An Komponenten Im Innern Des Computers
Vor der Arbeit an Komponenten im Innern des Computers ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Bevor Sie beginnen: Speichern und schließen Sie alle geöffneten Dateien und beenden Sie alle geöffneten Programme. - Seite 11 WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. WARNUNG: Trennen Sie den Computer vom Netz, bevor Sie die Computerabdeckung oder Verkleidungselemente entfernen.
-
Seite 12: Empfohlene Werkzeuge
VORSICHT: Drücken Sie auf im Medienkartenlesegerät installierte Karten, um sie auszuwerfen. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kreuzschlitzschraubenzieher • Kunststoffstift Schraubenliste Tabelle 1. Schraubenliste Komponente Zur Befestigung Schraubentyp Menge Abbildung Schraube Wireless-Karte Computersockel... - Seite 13 Komponente Zur Befestigung Schraubentyp Menge Abbildung Schraube Systemplatine Handballenstütz M2,5x6L en-Baugruppe Lautsprecher Handballenstütz M2x3 en-Baugruppe Betriebsschalte Handballenstütz M2x3 rplatine en-Baugruppe Tastaturhalteru Handballenstütz M2x3 en-Baugruppe Bildschirmbaug Handballenstütz M2,5x6L ruppe en-Baugruppe Bildschirm Hintere M1,6x2 Bildschirmabdec kung und Antennenbaugru Bildschirmschar Hintere M2.5x2.0L niere Bildschirmabdec kung und Antennenbaugru...
-
Seite 14: Nach Der Arbeit An Komponenten Im Inneren Des Computers
Nach der Arbeit an Komponenten im Inneren des Computers VORSICHT: Im Inneren des Computers vergessene oder lose Schrauben können den Computer erheblich beschädigen. Bringen Sie alle Schrauben wieder an und stellen Sie sicher, dass sich im Inneren des Computers keine losen Schrauben mehr befinden. Schließen Sie alle externen Geräte, Peripheriegeräte oder Kabel wieder an, die Sie vor dem Arbeiten an Ihrem Computer entfernt haben. -
Seite 15: Entfernen Der Bodenabdeckung
Entfernen der Bodenabdeckung WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. - Seite 16 Heben Sie die Bodenabdeckung aus dem Computersockel heraus.
- Seite 17 Trennen Sie das Akkukabel mithilfe eines Kunststoffstifts von der Systemplatine. Halten Sie den Betriebsschalter für fünf Sekunden gedrückt, um die Systemplatine zu erden.
-
Seite 18: Wiedereinbauen Der Bodenabdeckung
Wiedereinbauen der Bodenabdeckung WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. -
Seite 19: Entfernen Der Wireless-Karte
Entfernen der Wireless-Karte WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. - Seite 20 Heben Sie die Wireless-Karte an und schieben Sie sie aus dem Wireless- Kartensteckplatz.
-
Seite 21: Wiedereinbauen Der Wireless-Karte
Wiedereinbauen der Wireless- Karte WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. -
Seite 22: Voraussetzungen Nach Der Arbeit Am Computer
Bringen Sie die Schraube (M2x3) wieder an, mit der die Wireless- Kartenhalterung an der Wireless-Karte und am Computersockel befestigt wird. Voraussetzungen nach der Arbeit am Computer Bringen Sie die Bodenabdeckung wieder an. -
Seite 23: Entfernen Des Ssd-Laufwerks
Entfernen des SSD-Laufwerks WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. - Seite 24 Heben Sie das SSD-Laufwerk an und schieben Sie dieses aus dem Steckplatz des SSD-Laufwerks.
-
Seite 25: Wiedereinbauen Des Ssd-Laufwerks
Wiedereinbauen des SSD- Laufwerks WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. -
Seite 26: Voraussetzungen Nach Der Arbeit Am Computer
Befestigen Sie wieder die Schraube (M2x3), mit der das SSD-Laufwerk am Computersockel befestigt ist. Voraussetzungen nach der Arbeit am Computer Bringen Sie die Bodenabdeckung wieder an. -
Seite 27: Entfernen Der Speichermodule
Entfernen der Speichermodule WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. - Seite 28 Schieben Sie das Speichermodul aus dem Speichermodulsteckplatz.
-
Seite 29: Wiedereinbauen Der Speichermodule
Wiedereinbauen der Speichermodule WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. -
Seite 30: Voraussetzungen Nach Der Arbeit Am Computer
Drücken Sie das Speichermodul nach unten, bis es mit einem Klicken einrastet. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut. Voraussetzungen nach der Arbeit am Computer Bringen Sie die Bodenabdeckung wieder an. -
Seite 31: Entfernen Der Hinteren E/A-Abdeckung
Entfernen der hinteren E/A- Abdeckung WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. - Seite 32 Schieben Sie die rückseitige E/A-Abdeckung des Computersockels und entfernen Sie sie.
-
Seite 33: Wiedereinbauen Der Hinteren E/A-Abdeckung
Wiedereinbauen der hinteren E/A-Abdeckung WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. -
Seite 34: Entfernen Des Computersockels
Entfernen des Computersockels WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. - Seite 35 Entfernen Sie die zwei (M2,5x6L) Schrauben, mit denen der Computersockel an der Handballenstützen-Baugruppe befestigt ist.
- Seite 36 Heben Sie den Computersockel von der Handballenstützen-Baugruppe ab.
-
Seite 37: Wiedereinbauen Des Computersockels
Wiedereinbauen des Computersockels WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. -
Seite 38: Entfernen Der Knopfzellenbatterie
Entfernen der Knopfzellenbatterie WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. - Seite 39 Entfernen Sie vorsichtig die Knopfzellenbatterie zusammen mit dem Kabel von der Handballenstützen-Baugruppe.
-
Seite 40: Wiedereinbauen Der Knopfzellenbatterie
Wiedereinbauen der Knopfzellenbatterie WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. -
Seite 41: Entfernen Des Kühlkörpers
Entfernen des Kühlkörpers WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. - Seite 42 Lösen Sie die Kühlkörperanordnung von der Systemplatine.
-
Seite 43: Austauschen Des Kühlkörpers
Austauschen des Kühlkörpers WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. -
Seite 44: Voraussetzungen Nach Der Arbeit Am Computer
Voraussetzungen nach der Arbeit am Computer Bringen Sie den Computersockel wieder an. Bringen Sie die hintere E/A-Abdeckung wieder an. Bauen Sie das Solid-State-Laufwerk wieder ein. Setzen Sie die Wireless-Karte wieder ein. Bringen Sie die Bodenabdeckung wieder an. -
Seite 45: Entfernen Des Akkus
Entfernen des Akkus WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. - Seite 46 Heben Sie den Akku aus der Handballenstützenbaugruppe.
-
Seite 47: Wiedereinbauen Des Akkus
Wiedereinbauen des Akkus WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. -
Seite 48: Entfernen Des Touchpads
Entfernen des Touchpads WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. - Seite 49 Lösen Sie das Touchpadkabel aus der Touchpad-Halterung. Öffnen Sie den Riegel und trennen Sie das Kabel der Touchpad-Tasten vom Touchpad. Entfernen Sie die fünf Schrauben (M2x3), mit denen die Touchpad- Halterung an der Handballenstützen-Baugruppe befestigt ist.
- Seite 50 Heben Sie mithilfe eines Kunststoffstifts die Touchpad-Halterung aus der Handballenstützen-Baugruppe.
- Seite 51 Heben Sie das Touchpad aus der Handballenstützenbaugruppe.
-
Seite 52: Wiedereinbauen Des Touchpads
Wiedereinbauen des Touchpads WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. - Seite 53 Bauen Sie das Solid-State-Laufwerk wieder ein. Setzen Sie die Wireless-Karte wieder ein. Bringen Sie die Bodenabdeckung wieder an.
-
Seite 54: Entfernen Der Systemplatine
Entfernen der Systemplatine WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. -
Seite 55: Vorgehensweise
Vorgehensweise VORSICHT: Stellen Sie den Computer auf eine saubere, ebene Oberfläche. Drehen Sie den Computer um. Trennen Sie das Logo-Platinenkabel von der Systemplatine. Trennen Sie unter Verwendung der Zuglasche das Kabel der Betriebsschalterplatine von der Systemplatine. Öffnen Sie den Riegel und trennen Sie das Bildschirmkabel von der Systemplatine. - Seite 56 Öffnen Sie den Riegel an und trennen Sie das Tastaturkabel von der Systemplatine. 10 Öffnen Sie den Riegel und trennen Sie das Kabel der Tastaturhintergrundbeleuchtung von der Systemplatine. 11 Öffnen Sie den Riegel und trennen Sie das Touchpadkabel von der Systemplatine.
- Seite 57 14 Heben Sie die Systemplatine aus der Handballenstützen-Baugruppe.
-
Seite 58: Wiedereinbauen Der Systemplatine
Wiedereinbauen der Systemplatine WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. -
Seite 59: Voraussetzungen Nach Der Arbeit Am Computer
Schieben Sie das Kabel der Tastaturhintergrundbeleuchtung in den Anschluss auf der Systemplatine und schließen Sie den Riegel, um das Kabel zu sichern. Schieben Sie das Tastaturkabel in den Anschluss auf der Systemplatine und schließen Sie den Riegel, um das Kabel zu sichern. Schließen Sie das Lautsprecherkabel an die Systemplatine an. -
Seite 60: Entfernen Der Lautsprecher
Entfernen der Lautsprecher WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. - Seite 61 Lösen Sie den rechten Lautsprecher aus der Handballenstützen-Baugruppe.
-
Seite 62: Wiedereinbauen Der Lautsprecher
Wiedereinbauen der Lautsprecher WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. - Seite 63 Bringen Sie den Computersockel wieder an. Bringen Sie die hintere E/A-Abdeckung wieder an. Setzen Sie die Speichermodule wieder ein. Bauen Sie das Solid-State-Laufwerk wieder ein. Setzen Sie die Wireless-Karte wieder ein. 10 Bringen Sie die Bodenabdeckung wieder an.
-
Seite 64: Entfernen Des Netzadapteranschlusses
Entfernen des Netzadapteranschlusses WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. - Seite 65 Entfernen Sie das Kabel aus den Kabelführungen der Handballenstützen- Baugruppe.
-
Seite 66: Wiedereinbauen Des Netzadapteranschlusses
Wiedereinbauen des Netzadapteranschlusses WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. - Seite 67 10 Bringen Sie die Bodenabdeckung wieder an.
-
Seite 68: Entfernen Der Betriebsschalterplatine
Entfernen der Betriebsschalterplatine WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. - Seite 69 Lösen Sie das Kabel der Betriebsschalterplatine vorsichtig von der Handballenstütze-Baugruppe.
-
Seite 70: Wiedereinsetzen Der Betriebsschalterplatine
Wiedereinsetzen der Betriebsschalterplatine WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. - Seite 71 Bauen Sie das Solid-State-Laufwerk wieder ein. Setzen Sie die Speichermodule wieder ein. Setzen Sie die Wireless-Karte wieder ein. 10 Bringen Sie die Bodenabdeckung wieder an.
-
Seite 72: Entfernen Der Tastatur
Entfernen der Tastatur WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. - Seite 73 Heben Sie die Tastaturhalterung aus der Handballenstützen-Baugruppe.
- Seite 74 Heben Sie die Tastatur schräg an und entfernen Sie sie aus den Halterungen auf der Handballenstützen-Baugruppe.
-
Seite 75: Wiedereinbauen Der Tastatur
Wiedereinbauen der Tastatur WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. - Seite 76 Bringen Sie den Computersockel wieder an. Bringen Sie die hintere E/A-Abdeckung wieder an. Setzen Sie die Speichermodule wieder ein. 10 Bauen Sie das Solid-State-Laufwerk wieder ein. 11 Setzen Sie die Wireless-Karte wieder ein. 12 Bringen Sie die Bodenabdeckung wieder an.
-
Seite 77: Entfernen Der Bildschirmbaugruppe
Entfernen der Bildschirmbaugruppe WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. - Seite 78 Entfernen Sie das Bildschirmkabel aus den Kabelführungen auf der Handballenstützen-Baugruppe. VORSICHT: Stellen Sie den Computer auf eine saubere, ebene Oberfläche. Drehen Sie den Computer um. Entfernen Sie die vier Schrauben (M2,5x6L), mit denen die Bildschirmbaugruppe an der Handballenstützen-Baugruppe befestigt ist. Heben Sie die Bildschirmbaugruppe von der Handballenstützen-Baugruppe...
- Seite 79 Entfernen Sie die Kabel aus den Kabelführungslöchern auf der Handballenstützen-Baugruppe. Legen Sie die Bildschirmbaugruppe auf eine saubere, ebene Oberfläche.
-
Seite 80: Wiedereinsetzen Der Bildschirmbaugruppe
Wiedereinsetzen der Bildschirmbaugruppe WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. - Seite 81 Setzen Sie die Kühlkörperbaugruppe wieder ein. Setzen Sie die Knopfzellenbatterie wieder ein. Bringen Sie den Computersockel wieder an. Bringen Sie die hintere E/A-Abdeckung wieder an. Setzen Sie die Speichermodule wieder ein. Bauen Sie das Solid-State-Laufwerk wieder ein. Setzen Sie die Wireless-Karte wieder ein.
-
Seite 82: Entfernen Der Handballenstütze
Entfernen der Handballenstütze WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. -
Seite 83: Vorgehensweise
Vorgehensweise Nachdem alle unter „Voraussetzungen“ beschriebenen Schritte ausgeführt wurden, verbleibt die Handballenstützen-Baugruppe. -
Seite 84: Wiedereinbauen Der Handballenstütze
Wiedereinbauen der Handballenstütze WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. - Seite 85 14 Bauen Sie das Solid-State-Laufwerk wieder ein. 15 Setzen Sie die Wireless-Karte wieder ein. 16 Bringen Sie die Bodenabdeckung wieder an.
-
Seite 86: Entfernen Der Bildschirmblende
Entfernen der Bildschirmblende WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. - Seite 87 Heben Sie vorsichtig die Bildschirmblende heraus und drehen Sie sie um. Öffnen Sie den Riegel und trennen Sie das Kabel der AlienHead-Logo- Platine von der Logo Platine. Ziehen Sie das Klebeband ab, mit dem das Logo-Platinenkabel an der Logo- Platine befestigt ist und trennen Sie das Logo-Platinenkabel von der Logo- Platine.
- Seite 88 Heben Sie die Blende aus der Bildschirmbaugruppe.
-
Seite 89: Wiedereinbauen Der Bildschirmblende
Wiedereinbauen der Bildschirmblende WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. - Seite 90 Bringen Sie den Computersockel wieder an. Bringen Sie die hintere E/A-Abdeckung wieder an. Setzen Sie die Speichermodule wieder ein. Bauen Sie das Solid-State-Laufwerk wieder ein. 10 Setzen Sie die Wireless-Karte wieder ein. 11 Bringen Sie die Bodenabdeckung wieder an.
-
Seite 91: Entfernen Des Kamerakabels
Entfernen des Kamerakabels WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. -
Seite 92: Vorgehensweise
Vorgehensweise Ziehen Sie das Klebeband ab, mit dem das Kamerakabel am Kameramodul befestigt ist und trennen Sie das Kamerakabel vom Kameramodul. Notieren Sie sich die Kamerakabelführung und entfernen Sie das Kabel aus den Kabelführungen auf der hinteren Bildschirmabdeckung und der Antennenbaugruppe. -
Seite 93: Austauschen Des Kamerakabels
Austauschen des Kamerakabels WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. - Seite 94 14 Bringen Sie die Bodenabdeckung wieder an.
-
Seite 95: Entfernen Der Kamera
Entfernen der Kamera WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. - Seite 96 Heben Sie das Kameramodul aus der hinteren Bildschirmabdeckung und der Antennenbaugruppe. Befolgen Sie das Verfahren in Schritt 2 unter Entfernen der hinteren Bildschirmabdeckung und der Antennenbaugruppe, um das Kamerakabel zu entfernen.
-
Seite 97: Wiedereinbauen Der Kamera
Wiedereinbauen der Kamera WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. -
Seite 98: Entfernen Des Bildschirms
Entfernen des Bildschirms WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. -
Seite 99: Vorgehensweise
Vorgehensweise Entfernen Sie die vier Schrauben (M1.6x2), mit denen das Bildschirmbedienfeld an der hinteren Bildschirmabdeckung und der Antennenbaugruppe befestigt wird. Heben Sie den Bildschirm vorsichtig an und drehen Sie ihn um. Ziehen Sie das Klebeband ab, mit dem das Bildschirmkabel am Bildschirm befestigt ist. - Seite 100 Heben Sie den Bildschirm aus der hinteren Bildschirmabdeckung.
-
Seite 101: Wiedereinbauen Des Bildschirms
Wiedereinbauen des Bildschirms WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. - Seite 102 Bauen Sie die Systemplatine wieder ein. Bauen Sie den Akku wieder ein. Setzen Sie die Kühlkörperbaugruppe wieder ein. Setzen Sie die Knopfzellenbatterie wieder ein. Bringen Sie den Computersockel wieder an. Bringen Sie die hintere E/A-Abdeckung wieder an. 10 Setzen Sie die Speichermodule wieder ein.
-
Seite 103: Entfernen Der Bildschirmscharniere
Entfernen der Bildschirmscharniere WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. -
Seite 104: Vorgehensweise
Vorgehensweise Drücken Sie die Scharnierabdeckungen auf beiden Kanten, um die Scharnierabdeckungen vom Scharnier zu lösen. Entfernen Sie die Scharnierabdeckungen von den Scharnieren. Entfernen Sie das Bildschirmkabel aus der Kabelführung auf der hinteren Bildschirmabdeckung und der Antennenbaugruppe. Entfernen Sie das Logo-Platinenkabel aus der Kabelführung auf der hinteren Bildschirmabdeckung und der Antennenbaugruppe. - Seite 105 Entfernen Sie die Antennenkabel aus der Kabelführung auf der hinteren Bildschirmabdeckung und der Antennenbaugruppe. Entfernen Sie die acht Schrauben (M2,5x2,0L), mit denen die Scharniere an der hinteren Bildschirmabdeckung und der Antennenbaugruppe befestigt sind.
- Seite 106 Heben Sie die Scharniere von der hinteren Bildschirmabdeckung und der Antennenbaugruppe.
-
Seite 107: Wiedereinsetzen Der Bildschirmscharniere
Wiedereinsetzen der Bildschirmscharniere WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. - Seite 108 Bauen Sie die Bildschirmbaugruppe wieder ein. Bauen Sie die Systemplatine wieder ein. Bauen Sie den Akku wieder ein. Setzen Sie die Kühlkörperbaugruppe wieder ein. Setzen Sie die Knopfzellenbatterie wieder ein. Bringen Sie den Computersockel wieder an. Bringen Sie die hintere E/A-Abdeckung wieder an.
-
Seite 109: Entfernen Der Hinteren Bildschirmabdeckung Und Der Antennenbaugruppe
Entfernen der hinteren Bildschirmabdeckung und der Antennenbaugruppe WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. -
Seite 110: Vorgehensweise
15 Entfernen Sie das Kamerakabel. 16 Entfernen Sie die Kamera. Vorgehensweise Nachdem die unter „Voraussetzungen“ beschriebenen Schritte ausgeführt wurden, verbleiben die hintere Bildschirmabdeckung und die Antennenbaugruppe. -
Seite 111: Austauschen Der Hinteren Bildschirmabdeckung Und Der Antennenbaugruppe
Austauschen der hinteren Bildschirmabdeckung und der Antennenbaugruppe WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter. - Seite 112 12 Bringen Sie die hintere E/A-Abdeckung wieder an. 13 Setzen Sie die Speichermodule wieder ein. 14 Bauen Sie das Solid-State-Laufwerk wieder ein. 15 Setzen Sie die Wireless-Karte wieder ein. 16 Bringen Sie die Bodenabdeckung wieder an.
-
Seite 113: Bios-Übersicht
BIOS-Übersicht Das BIOS steuert den Datenfluss zwischen dem Betriebssystem des Computers und verbundenen Geräten, wie z. B. der Festplatte, dem Videoadapter, der Tastatur, der Maus und dem Drucker. Aufrufen des BIOS-Setup-Programms Schalten Sie den Computer ein oder führen Sie einen Neustart durch. Drücken Sie die Taste F2, sobald das DELL Logo auf dem Bildschirm angezeigt wird, um das BIOS-Setup-Programm aufzurufen. - Seite 114 Tabelle 3. Registerkarte „Main“ Main (Haupteinstellungen) System Time Zeigt die aktuelle Uhrzeit im Format HH:MM:SS an. System Date Zeigt das aktuelle Datum im Format MM/TT/JJJJ an. BIOS Version Zeigt die BIOS-Version an. Product Name Zeigt die Modellnummer Ihres Computers an. Service Tag Zeigt die Service-Tag-Nummer des Computers an.
- Seite 115 Main (Haupteinstellungen) Fourth HDD Zeigt den Typ des vierten installierten Festplattenlaufwerks an. M.2 PCIe SSD-1 Zeigt den Typ der primären installierten SSD an. M.2 PCIe SSD-2 Zeigt den Typ der sekundären installierten SSD an. M.2 PCIe SSD-3 Zeigt den Typ der dritten installierten SSD an.
- Seite 116 Advanced (Erweitert) Integrated NIC Gibt Ihnen die Möglichkeit, den integrierten LAN-Controller zu aktivieren oder zu deaktivieren. Standardeinstellung: Enabled (Aktiviert) USB Emulation Ermöglicht das Aktivieren oder Deaktivieren der USB- Emulationsfunktion. Diese Funktion legt fest, wie das BIOS (ohne USB- fähiges Betriebssystem) mit USB- Geräten umgeht.
- Seite 117 Advanced (Erweitert) ANMERKUNG: Wenn USB PowerShare aktiviert ist, kann ein Gerät, das zum USB PowerShare-Konnektor verbunden ist, den Computer unter Umständen nicht reaktivieren. Standardeinstellung: Disabled (Deaktiviert) SATA Operation Ermöglicht die Konfiguration des Betriebsmodus des integrierten SATA- Festplatten-Controllers. Standardeinstellung: AHCI Adapter Warnings Ermöglicht Ihnen die Auswahl, ob der Computer Warnmeldungen anzeigen soll, wenn Sie Wechselstromadapter...
- Seite 118 Advanced (Erweitert) Intel Software Guard Extensions Ermöglicht Ihnen das Aktivieren oder Deaktivieren der Intel Software Guard Extensions (Intel Software Guard- Erweiterungen) Standardeinstellung: Disabled (Deaktiviert) BIOS Recovery Ermöglichen Sie dem Benutzer das Wiederherstellen nach gewissen beschädigten BIOS-Bedingungen von einer Wiederherstellungsdatei auf der primären Festplatte des Benutzers Standardeinstellung: Enabled (Aktiviert)
- Seite 119 Security (Sicherheit) Standardeinstellung: Nicht festgelegt Admin Password Ermöglicht die Einstellung des Administrator-Passworts. Das Administrator-Passwort steuert den Zugriff auf das System-Setup- Dienstprogramm. System Password Ermöglicht die Einrichtung des Systemkennworts. Das Systempasswort kontrolliert den Zugriff auf den Computer beim Starten. HDD password Ermöglicht Ihnen das Festlegen, Ändern oder Löschen des Festplattenkennworts...
- Seite 120 Boot (Starten) File Browser Del Boot Option Ermöglicht Ihnen das Löschen der Startoptionen Secure Boot Zum Aktivieren oder Deaktivieren der Funktion Secure Boot (Sicherer Start). Legacy Option ROMs Zum Aktivieren oder Deaktivieren der Legacy-Option-ROMs. Boot Option Priorities (Startoption- Zeigt die Startsequenz. Prioritäten) Boot Option #1 Zeigt die verfügbare erste...
-
Seite 121: Löschen Vergessener Kennwörter
Löschen vergessener Kennwörter Um vergessene Kennwörter zu löschen, wenden Sie sich an den technischen Support von Dell unter www.dell.com/contactdell. Löschen von CMOS-Einstellungen Entfernen Sie die Abdeckung an der Unterseite. Entfernen Sie die Wireless-Karte. Entfernen Sie das Solid-State-Laufwerk. Entfernen Sie die hintere E/A-Abdeckung. -
Seite 122: Startmenü
Klicken Sie auf Drivers & downloads (Treiber und Downloads) → Find it myself (Selbst suchen). Wählen Sie das Betriebssystem aus, das auf Ihrem Computer installiert ist. Führen Sie auf der Seite einen Bildlauf nach unten durch und erweitern Sie BIOS. Klicken Sie auf Download (Herunterladen), um die neueste BIOS-Version für Ihren Computer herunterzuladen. -
Seite 123: Diagnose
Diagnose Betriebs- /Akkuzustandsanzeige: Zeigt den Strom- und Akkuladezustand- Status. Stetig Gelb – Der Computer läuft im Akkubetrieb und der Akku ist weniger als 10 % geladen. Benutzerdefinierte Farbe (AC-Modus) - Netzteil ist angeschlossen und der Akku ist vollständig geladen. Benutzerdefinierte Farbe (Akkumodus) - Computer läuft im Akkubetrieb und der Akku ist mehr als 10 % geladen. - Seite 124 Anzeigemuster Problembeschreibung Fehler bei PCI- oder Videokarte Recovery Image nicht gefunden Recovery Image gefunden aber ungültig Kamerastatusanzeige: Gibt an, ob die Kamera in Betrieb ist. • Stetig weiß leuchtend – Kamera ist in Betrieb. • Aus – Kamera ist nicht in Betrieb. Statusanzeige der Feststelltaste: Gibt an, ob Feststelltaste aktiviert oder deaktiviert ist.
-
Seite 125: Aktualisieren Des Bios
Aktualisieren des BIOS Sie müssen evtl. das BIOS aktualisieren, wenn eine Aktualisierung verfügbar ist oder die Systemplatine ausgetauscht wurde. So aktualisieren Sie das BIOS: Schalten Sie den Computer ein. Rufen Sie die Website www.dell.com/support auf. Klicken Sie auf Produktsupport, geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Submit (Senden). -
Seite 126: Wie Sie Hilfe Bekommen Und Kontaktaufnahme Mit Alienware
Wie Sie Hilfe bekommen und Kontaktaufnahme mit Alienware Selbsthilfe-Ressourcen Über diese Online-Selbsthilfe-Ressourcen erhalten Sie Informationen und Hilfe zu Alienware-Produkten und -Services: Tabelle 9. Alienware-Produkte und Online-Selbsthilfe-Ressourcen Informationen zu Produkten und www.alienware.com Services von Alienware Anwendung Dell Help & Support (Dell... -
Seite 127: Kontaktaufnahme Mit Alienware
Kontaktaufnahme mit Alienware Informationen zur Kontaktaufnahme mit Alienware für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.alienware.com. ANMERKUNG: Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, und bestimmte Dienstleistungen sind in Ihrer Region eventuell nicht verfügbar.
