Reader montieren

Das Vorgehen bei der Montage des Readers ist abhängig von der Einsatzumgebung bzw. der
Montageart.
ACHTUNG
Schutzklasse abhängig von der Montageart
Beachten Sie, dass die Schutzklasse des Readers abhängig von der Montageart ist. Wird der
Reader in einer Wand (Inwandmontage) montiert, verfügt der Reader an der Frontseite über
die Schutzart IP65. Wird der Reader mit Hilfe des Tisch-/Wandgehäuses auf einer Wand oder
einem Tisch (Aufputz-/Tischmontage) montiert, verfügt der Reader über die Schutzart IP41.
Inwand- oder Schrankmontage
ACHTUNG

Einbaubedingungen

• Die Einbauwandstärke der Wand, auf der der Reader montiert wird, muss 2-7 mm betragen.
• Die Einbauöffnung muss die folgenden Abmessungen aufweisen: 76,5 (± 0,3) × 48,5 (± 0,3)
Gehen Sie folgendermaßen vor, um den Reader RF1000 in einer Wand oder einem
Schaltschrank zu montieren:
1. Bei Betrieb über die RS232-Schnittstelle:
Tauschen sie das vormontierte USB-Kabel durch das mitgelieferte RS232-Kabel, wie im
Kapitel "Anschließen (Seite 25)" beschrieben, aus.
2. Optional, bei der Verwendung der Cleanroom-Abdeckung:
Bringen Sie Kondensat-Bohrungen unterhalb der Einbauöffnung an.

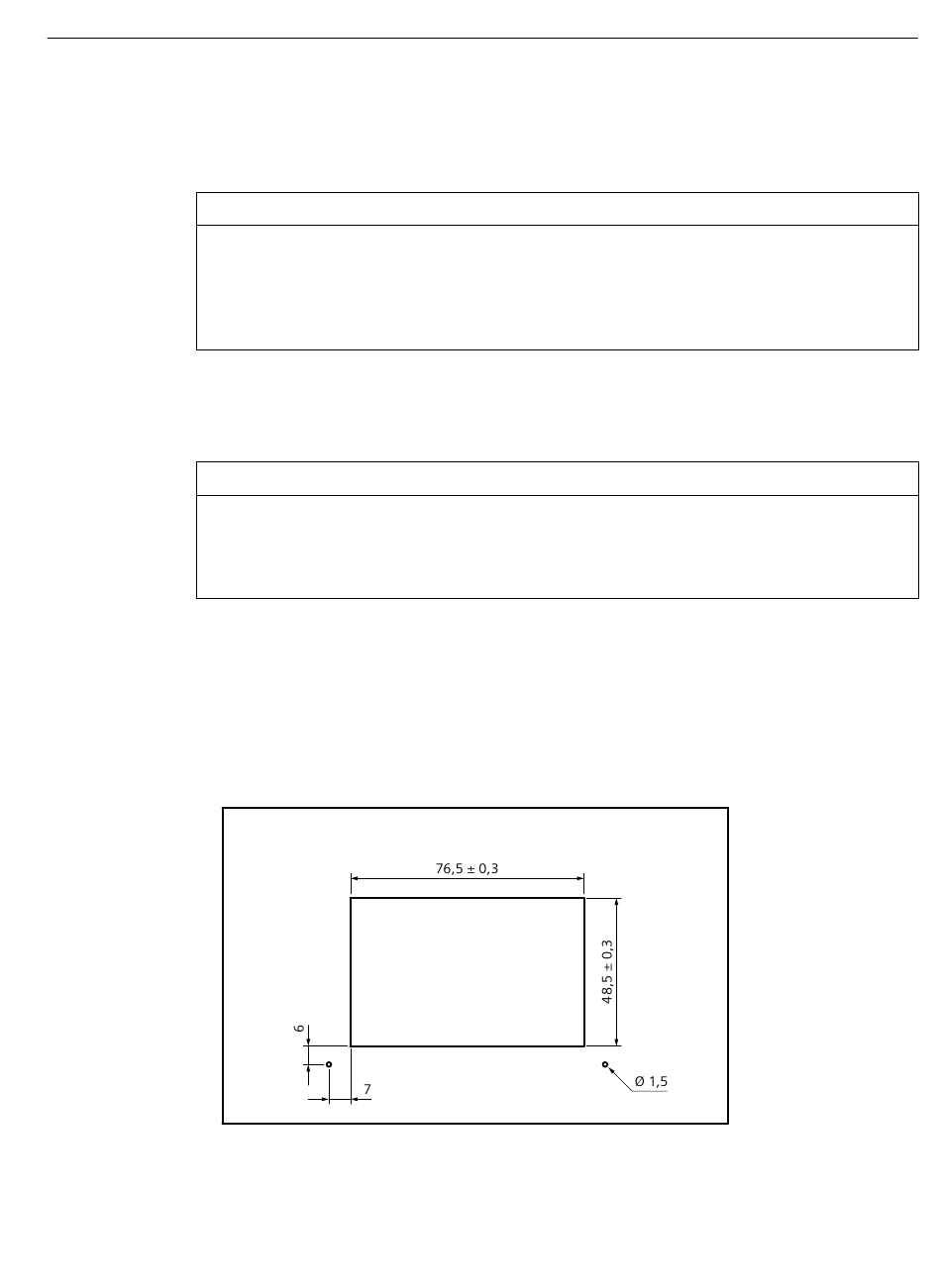

Bild 4-1
SIMATIC RF1000
Betriebsanleitung, 05/2023, C79000-G8900-C432-10
mm
Kondensat-Bohrungen
Montage
19
