Montage

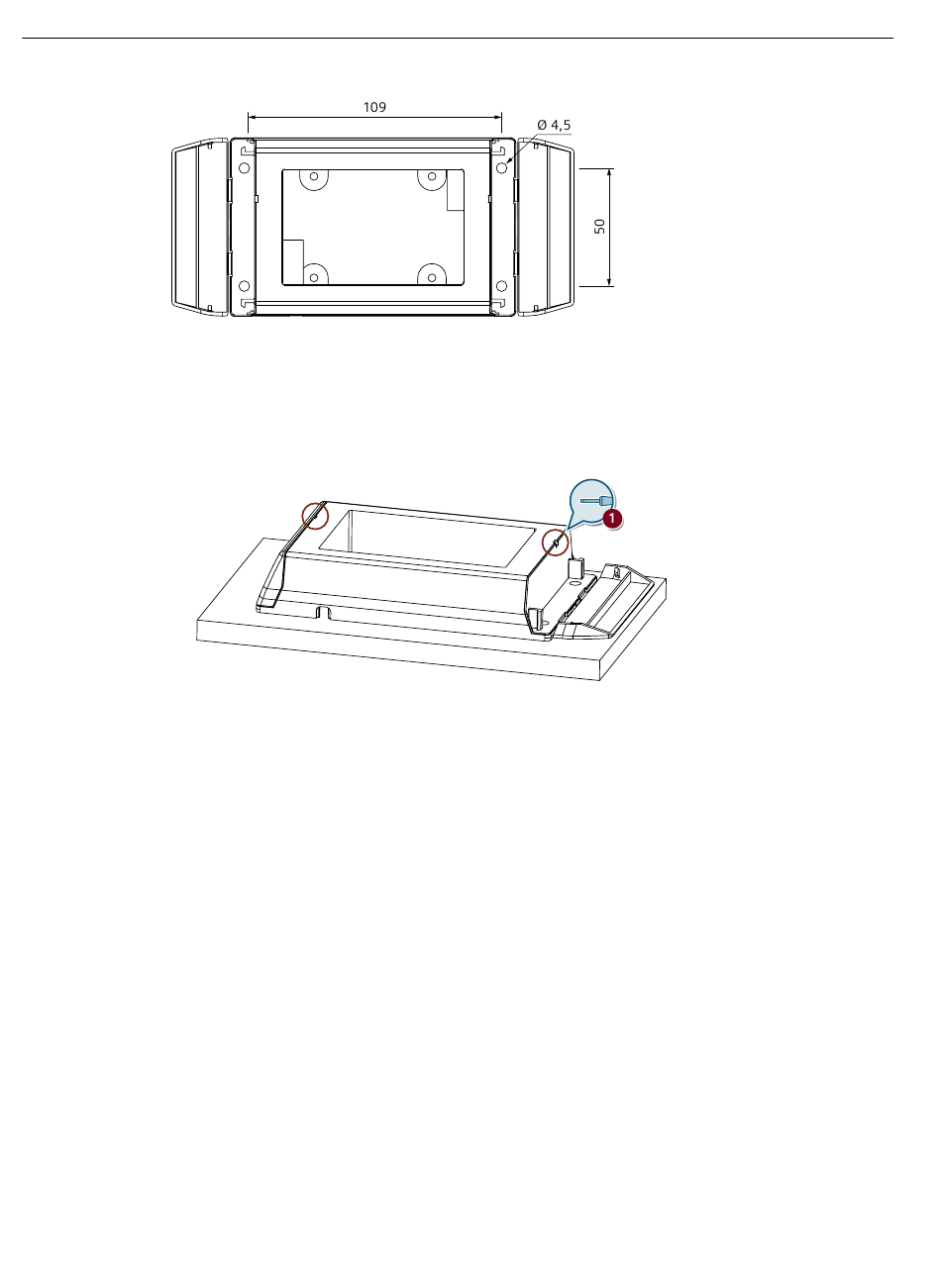

Bild 4-3
Gehen Sie folgendermaßen vor, um den Reader RF1000 auf einer Wand oder einem Tisch zu
montieren:
1. Öffnen Sie das Tisch-/Wandgehäuse, indem Sie den Schlitz-Schraubendreher in die dafür
vorgesehenen Nuten auf der Vorderseite des Tisch-/Wandgehäuse schieben und diese
vorsichtig zur Seite hin aufhebeln
Bild 4-4
2. Optional, bei Betrieb über die RS232-Schnittstelle:
Tauschen sie das vormontierte USB-Kabel durch das mitgelieferte RS232-Kabel, wie im
Kapitel "Anschließen (Seite 25)" beschrieben, aus.
3. Optional, bei Verwendung des Kartenhalters:
Setzen Sie den Kartenhalter seitlich an dem Reader-Gehäuse an und drücken diesen über die
Reader-Front, so dass der Kartenhalter einrastet.
Beachten Sie, dass Sie den Kartenhalter nicht in Kombination mit der Cleanroom-Abdeckung
verwenden können.
4. Schieben Sie den Reader durch die dafür vorgesehene Öffnung in dem Tisch-/Wandgehäuse.
Achten Sie dabei darauf, dass das angeschlossene Kabel durch einen der rechteckigen
Ausschnitte in der Gehäuse-Rückwand geführt wird.
5. Drehen Sie das Tisch-/Wandgehäuse zusammen mit dem darin befindlichen Reader auf die
Vorderseite, sodass die Rückseite des Tisch-/Wandgehäuses oben liegt.
22
Bohrbild für die Aufputzmontage mit dem Tisch-/Wandgehäuse
Öffnen des Tisch-/Wandgehäuses
①
.
